Der Atari TT und seine Verwandten

Atari TT


Inhaltsverzeichnis


Geschichte

1984: Frühe Planungen

Schon vor Erscheinen des Atari ST redete man bei Atari von einem 32-Bit-Computer, Jack Tramiel kündigte eine Vorstellung dieses Computers selbst bereits im November 1984 auf seiner ersten Pressekonferenz in Frankfurt am Main für die Hannover-Messe 1985 an. Zum Zeitpunkt der Messe wurde die Vorstellung jedoch auf Dezember 1985 verschoben. Das Problem? Der eigentlich geplante Prozessor, der 32032 von National Semiconductor, war noch gar nicht lieferbar und sollte es laut Auskunft des Herstellers auch frühestens im 3. Quartal 1985 sein, und selbst dann nur in kleinen Stückzahlen. Daher musste die gesamte Planung gestoppt bzw. überarbeitet werden.

1986: Erste News vom Atari EST

Die deutsche Fachzeitschrift Data Welt schrieb in der Maiausgabe von 1986 weltweit als erstes Magazin über den EST oder ST/E (nicht zu verwechseln mit dem STE, der später erscheint), dieser sollte ab 1987 der lang erwartete 32-Bit-Computer von Atari werden. Ausgerüstet werden sollte er mit dem Motorola-Prozessor 68020 sowie einem Arithmatik-Coprozessor, 4 MB Arbeitsspeicher einer 20 MB-Festplatte und dem Betriebssystem AT&T UNIX System V, für das bereits eine Lizenz erworben wurde. Hinzukommen sollten sechs neue Custom-Chips, darunter die EST MMU, der neue Grafikchip Shifter II und der Grafik-Coprozessor Blitter II. Das Gehäusedesign stammt von Ivor Willing und baut im Wesentlichen auf dem Design der ST-Serie auf. Es wurde später in veränderter Form beim Mega ST wiederverwendet. In der Grundkonfiguration sollte der Computer bereits ab Frühjahr 1987 zu einem Preis von etwa 3000 DM zu haben sein. Letztendlich erschien der EST jedoch nicht und es sollten noch etwas mehr als zwei Jahre vergehen, bevor wieder ein 32-Bit-Modell gezeigt wurde.

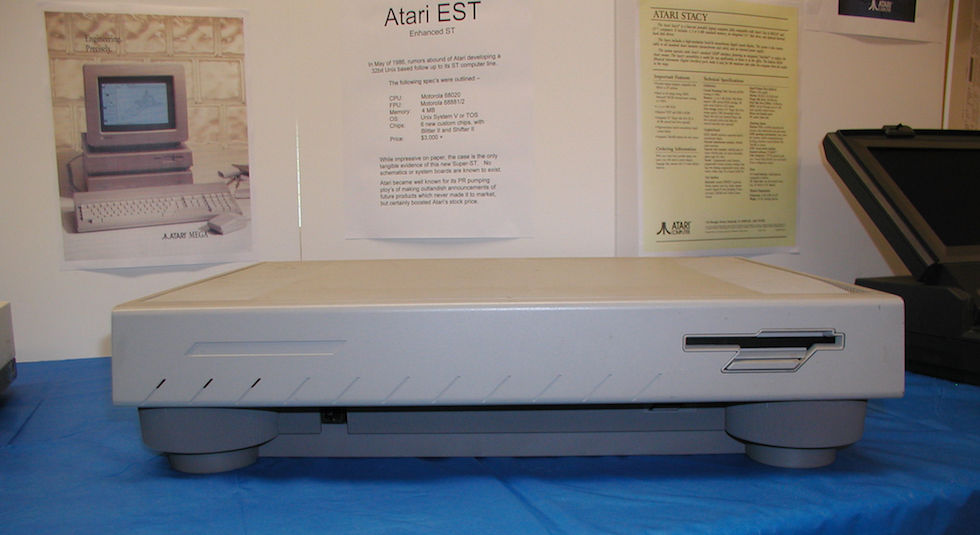

Atari EST
Atari EST
Bildnachweis:
Atari EST: Mit freundlicher Genehmigung von VintageComputer.net


Ab 1988: Die TT-Serie – TT030, TT/X und TT030/X

Eine erste Ankündigung des nun TT getauften Computers fand im März 1988 gegenüber Fachpublikum in einem Hinterzimmer auf der CeBIT in Hannover statt, einen Prototyp gab es hier zwar zu sehen, aber noch mit 68020-Prozessor. Geplant war zu diesem Zeitpunkt eine Auslieferung des Systems mit einer Portierung des Betriebssystem AT&T UNIX System V 3 von UniSoft – zu dieser Zeit wurde UNIX von der Fachwelt noch als das Betriebssystem der Zukunft angesehen. Ein erster Prototyp wurde aber erst ein Jahr später auf der selben Messe vorgestellt, allerdings noch mit modifiziertem TOS 1.04 und auch wieder im Verborgenen. Erst auf der Atari-Messe im August 1989 wurde der TT einem breiten Publikum erstmals präsentiert, hier noch mit 16 MHz Taktfrequenz, 30 MB-Festplatte und 2 MB Arbeitsspeicher. In dieser Konfiguration sollte er ab 1990 für rund 6500 DM zu haben sein, womit er zu dieser Zeit durchaus im normalen Preissegment für Computer dieser Leistungsklasse lag. Ein Amiga 3000 kostete etwa 6000 DM, ein 386er mit Festplatte um die 6500 DM. Ein UNIX-TT ist zu diesem Zeitpunkt nach wie vor fest in der Produktplanung vorgesehen. Im November 1989 wird der TT erstmals in den USA auf der COMDEX vorgestellt, im März 1990 wird die geplante Produktpalette noch um den TT030/X erweitert. Diese umfasst nun den TT030 als Basismodell, den TT030/X im selben Gehäuse mit dem Betriebssystem ATX (Atari UniSoft UNIX System V 3.1) und den TT/X im geräumigen Towergehäuse mit mehreren VME-Steckplätzen. Der TT030 soll in der Konfiguration mit 2 MB Arbeitsspeicher und 40 MB-Festplatte bereits ab Mai ais TT030/2-40 in Westdeutschland zu haben sein, der TT/X ab August. Jedoch werden die Modelle zum 15. Mai 1990 nochmals zurückgehalten und der Prozessortakt von 16 auf 32 MHz erhöht. Im August 1990 schließlich wird der TT030 auf der Atari-Messe zum Verkauf freigegeben, es gibt ihn ab sofort mit 2, 4, 6 oder 8 MB Arbeitsspeicher sowie mit einer 48 MB-Festplatte zu kaufen. Zwar wird auf dieser Messe auch immer noch ein TT/X mit ATX gezeigt, von den Atari-Verantwortlichen jedoch bereits bestätigt, dass diese Konfiguration so nicht auf den Markt kommen wird, stattdessen soll Unix nun als Atari UniSoft UNIX System V 4.0 auf den Markt kommen und auf einem Standard-TT030 lauffähig sein, ein TT im Tower ist gar nicht mehr vorgesehen. Ab November 1990 ist der TT dann auch in den Vereinigten Staaten zu haben, dort in den Konfigurationen TT030/2-50, TT030/4-50 und TT030/8-80. Speichererweiterungen auf 8 bzw. 16 MB TT-RAM werden im März 1991 erstmals vorgestellt. Im September 1991 kommt das überarbeitete Modell des TT030 auf den Markt, bei dem nun das gesamte System auf 32 MHz arbeitet und nicht mehr nur Haupt- und Coprozessor, außerdem wird nun ein HD-Diskettenlaufwerk eingebaut statt des DD-Laufwerks. Außerdem wurde die massive Stahlblechabschirmung gegen eine im Inneren des Gehäuses aufgesprühte Abschirmung ausgetauscht. Im März 1992 stellt Atari das Betriebssystem MultiTOS erstmals vor und im August 1992 gibt das Management bekannt, dass es keine UNIX-Adaption aus dem Hause Atari für den TT mehr geben wird. Im November 1993 wird die Produktion des zuletzt von der EFA Corporation gefertigten TT endgültig eingestellt.

Atari TT


Modelle

Drei Modelle sind im Lauf der Zeit angekündigt geworden, nur eines erschien jedoch auf dem Markt.

Bilder

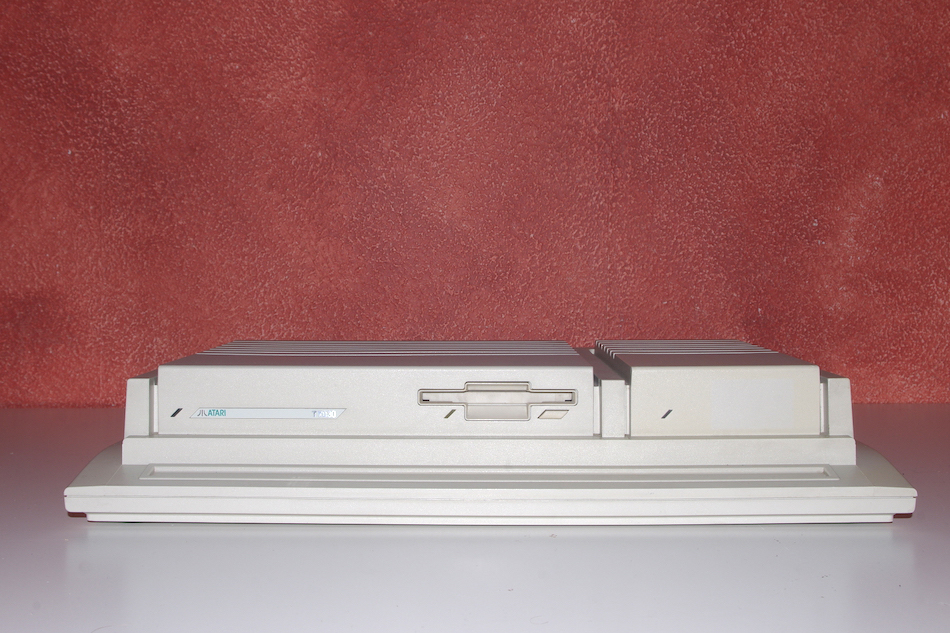

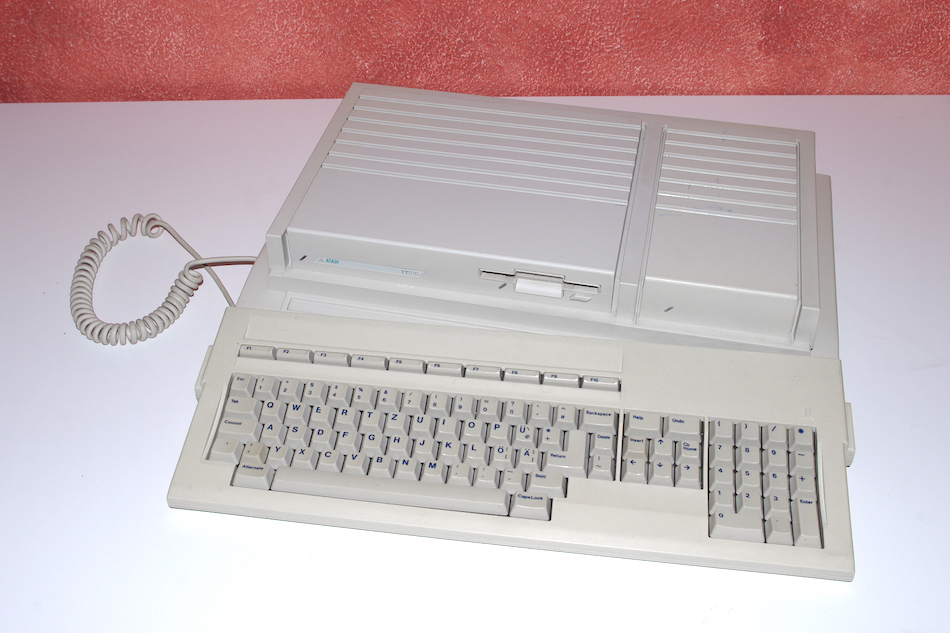

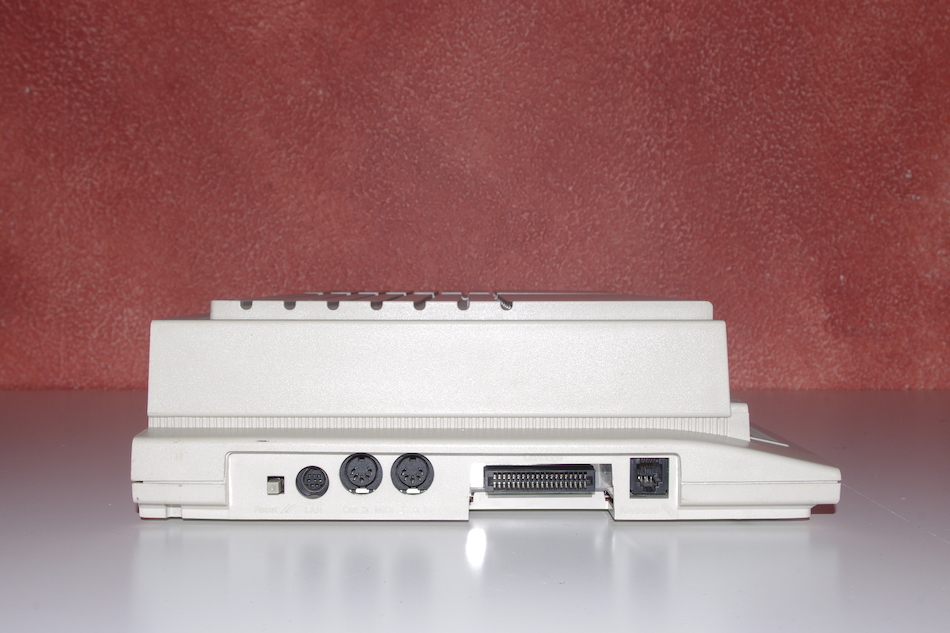

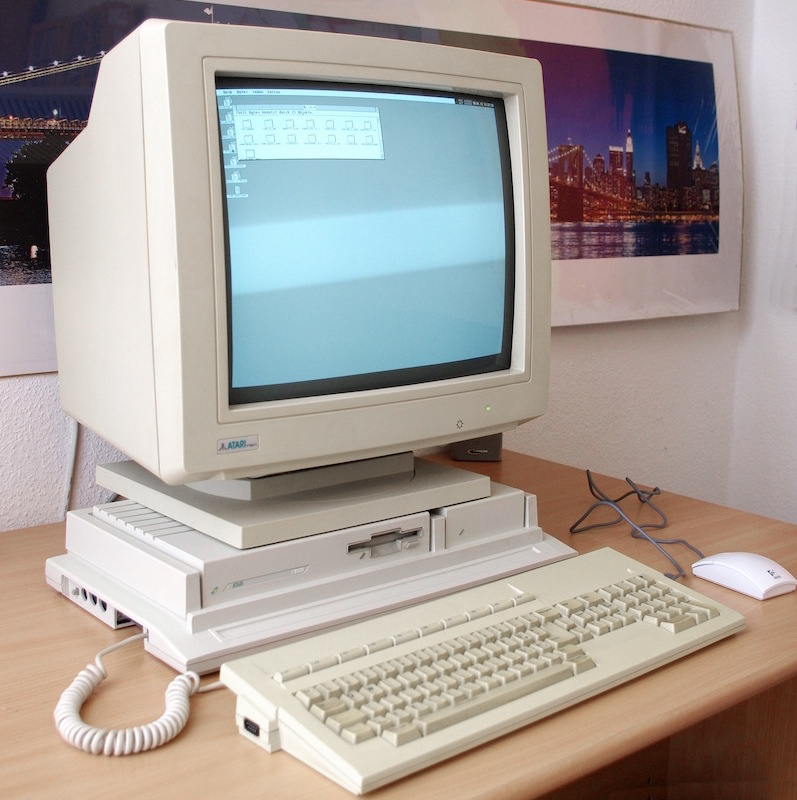

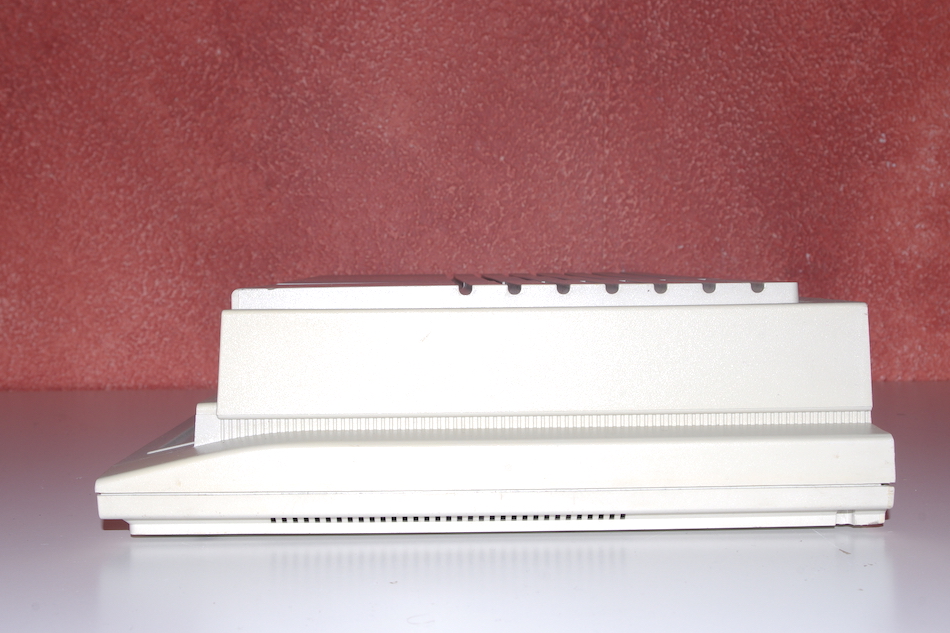

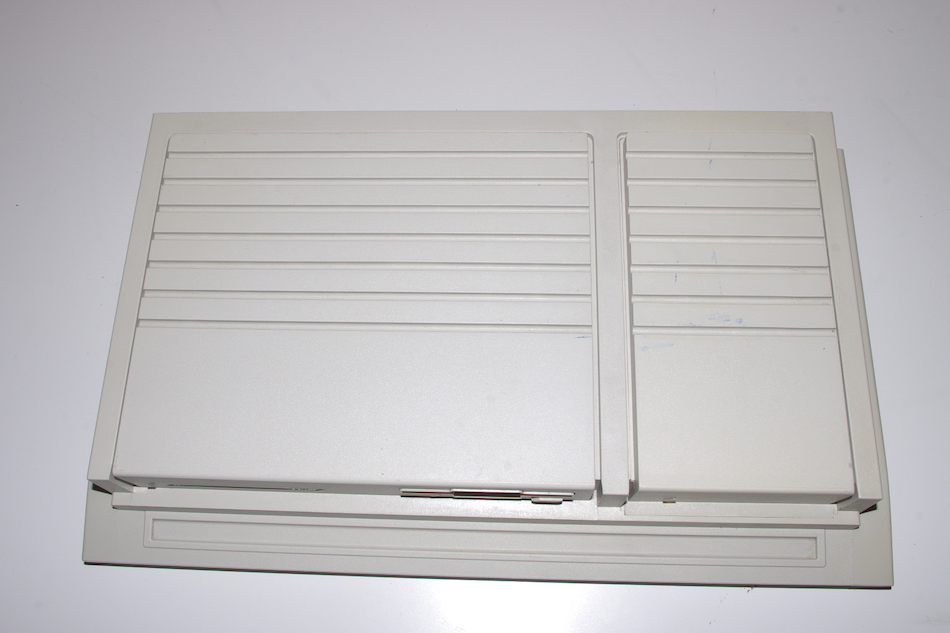

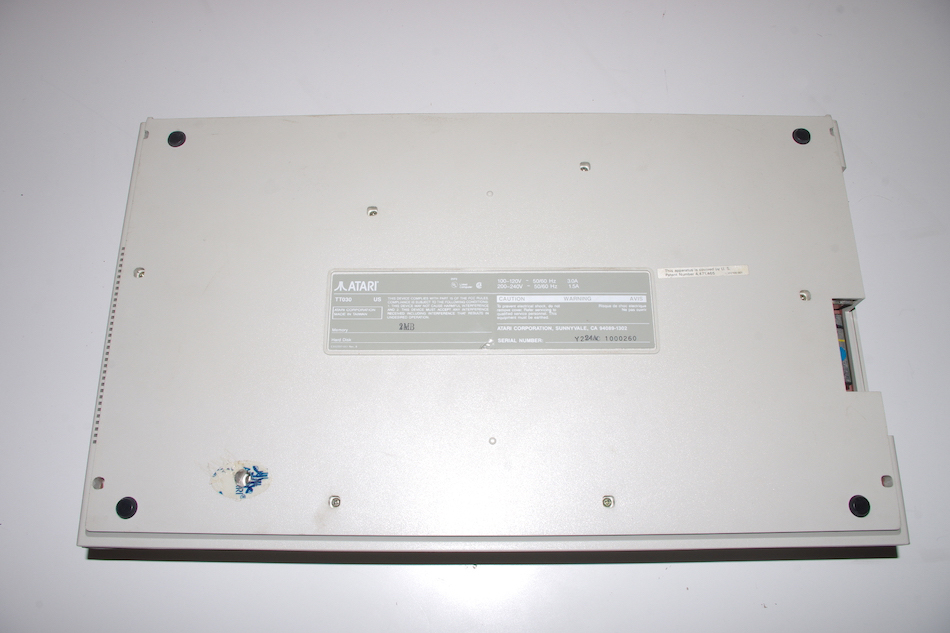

Atari TT030
Einzelne Bilder zum Vergrößern anklicken

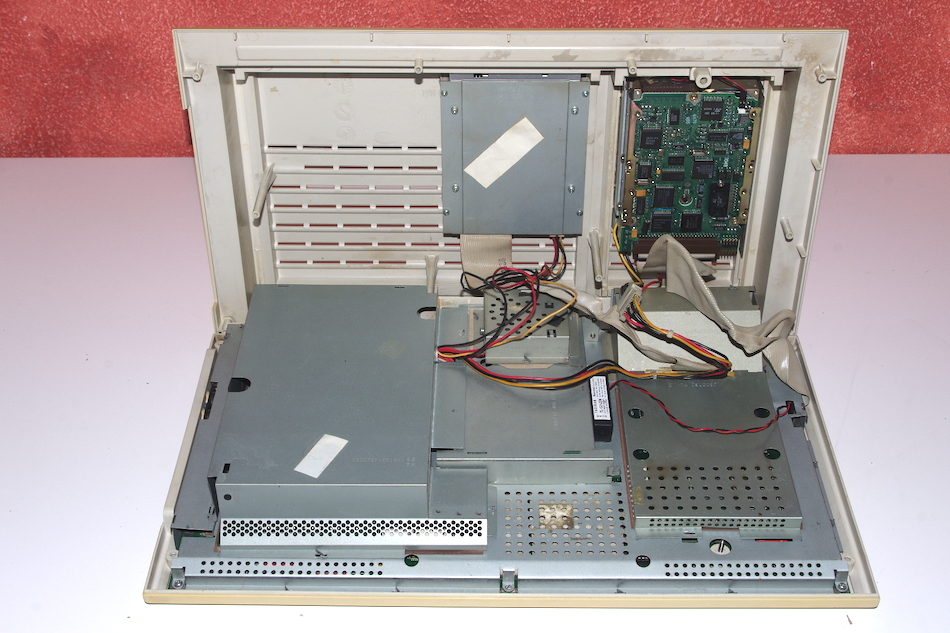

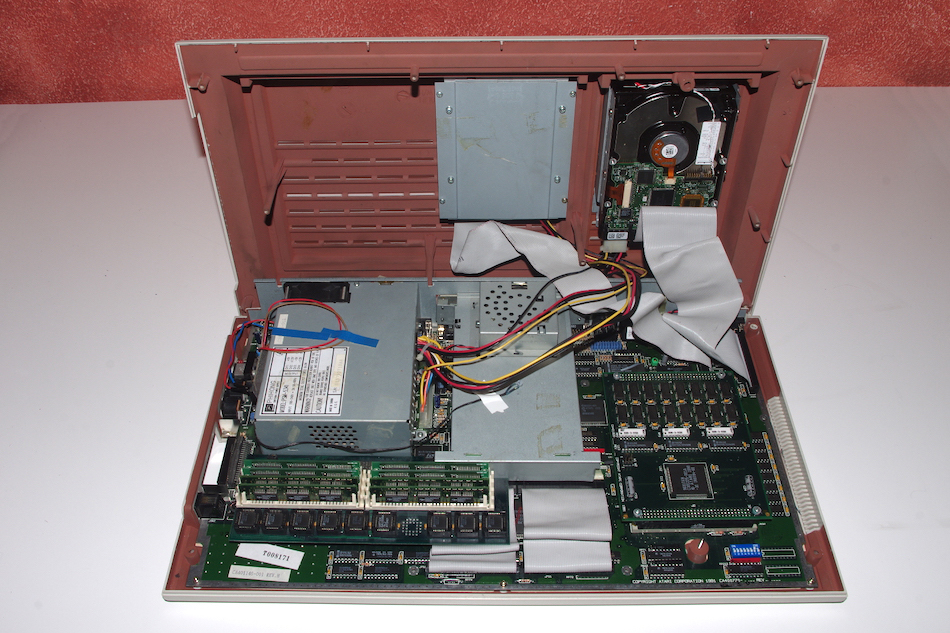

Aufbau

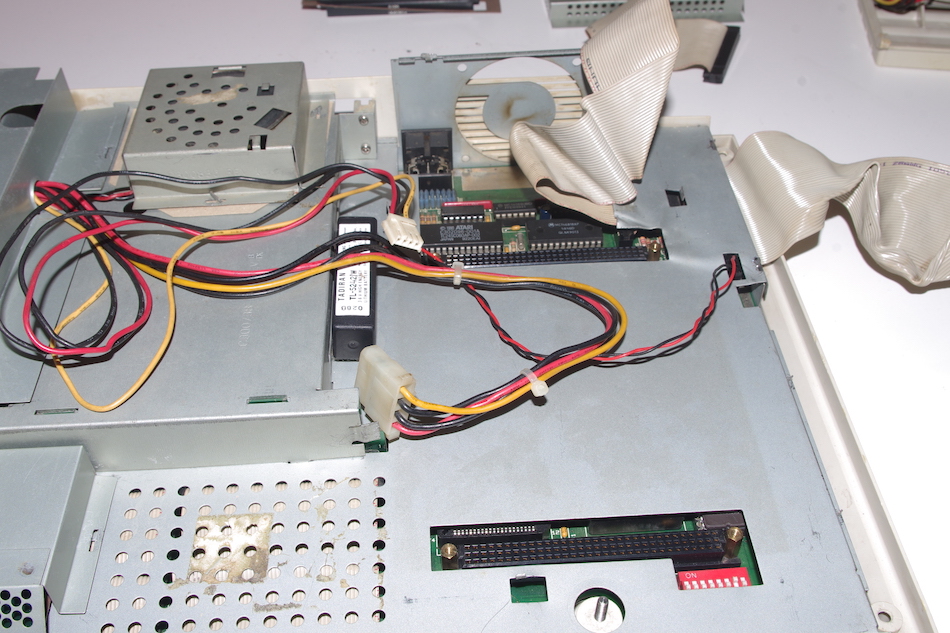

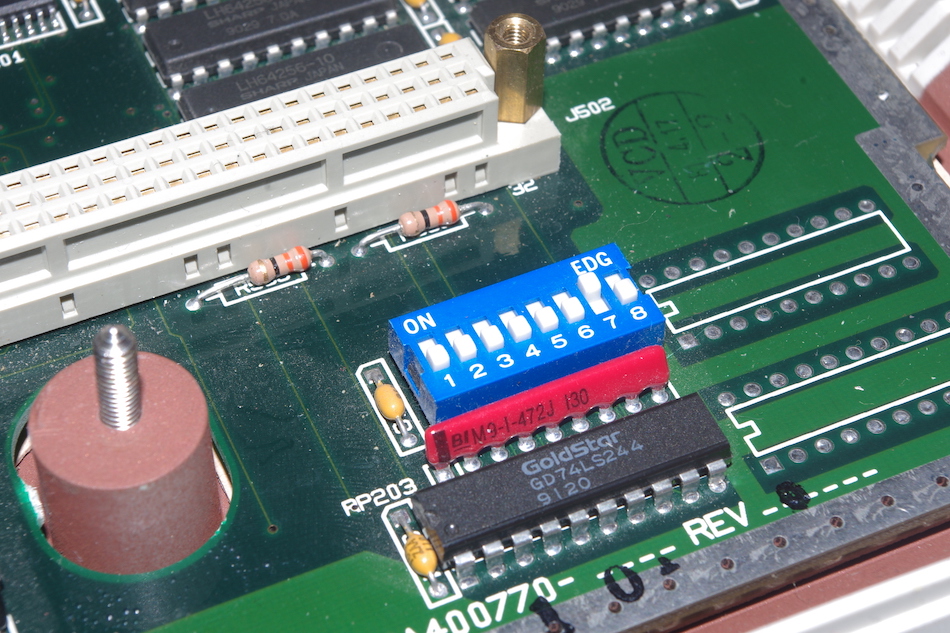

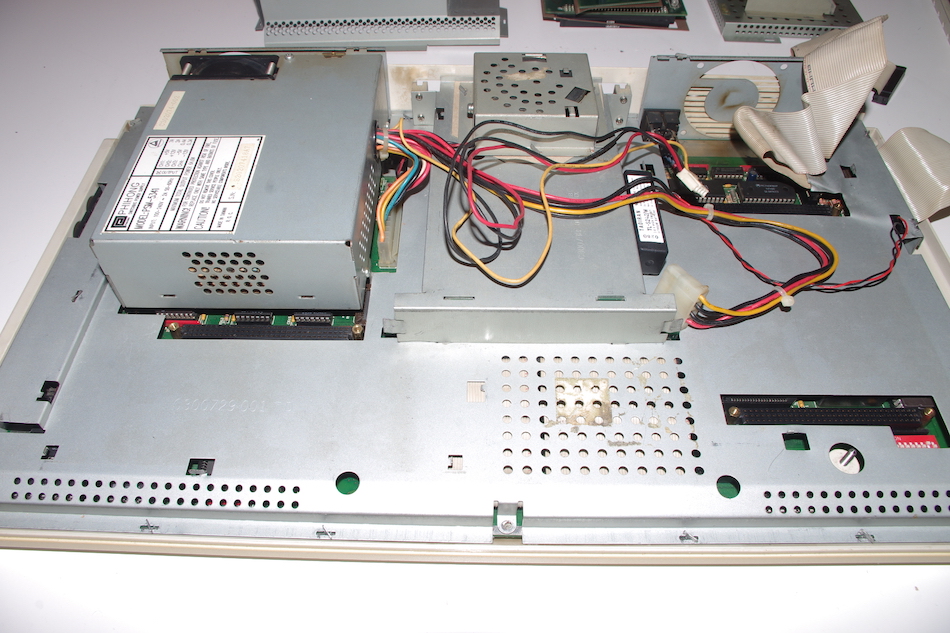

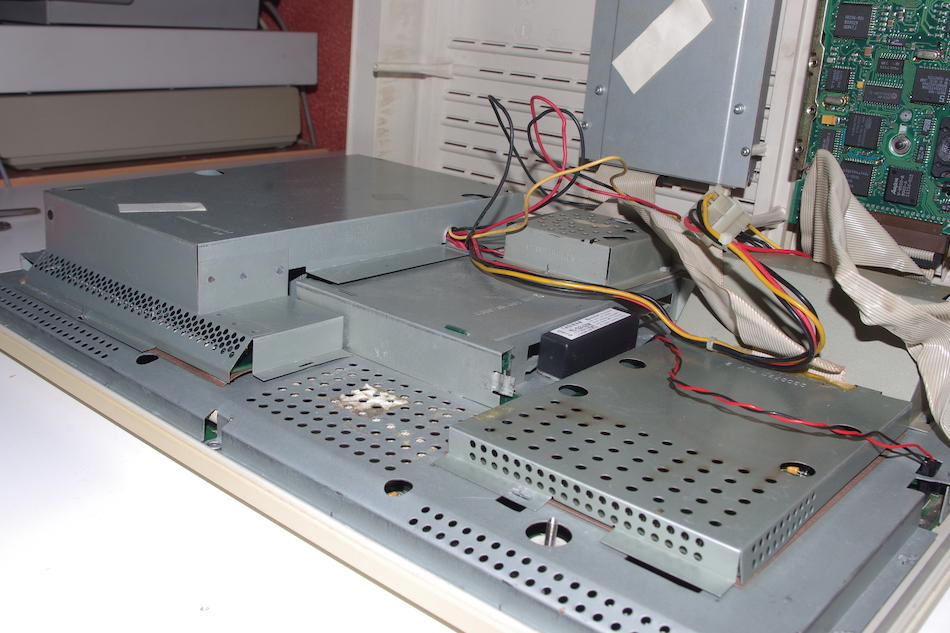

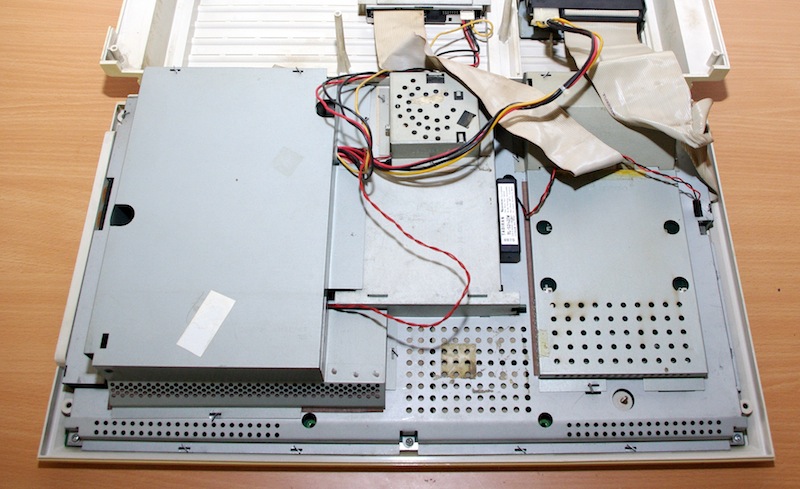

Allgemeines

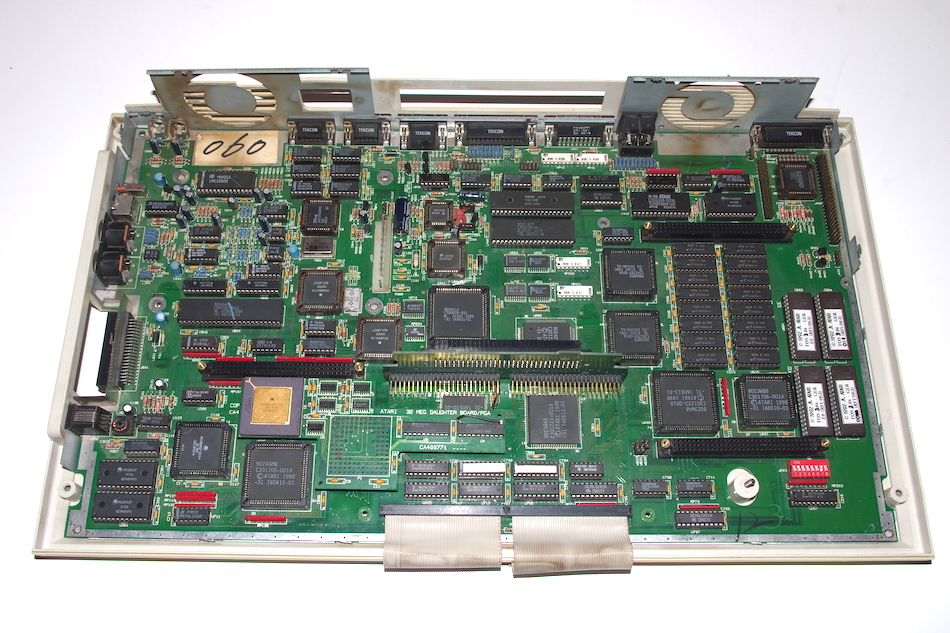

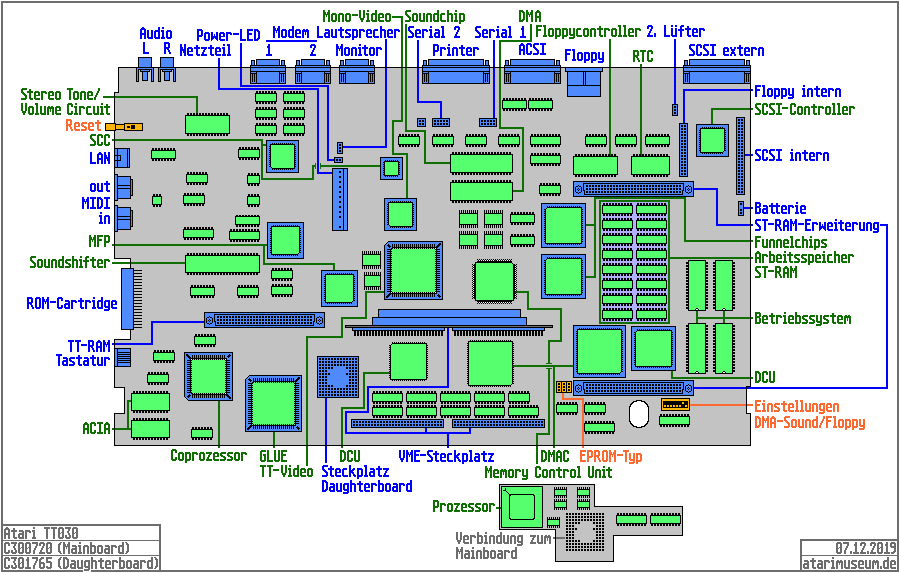

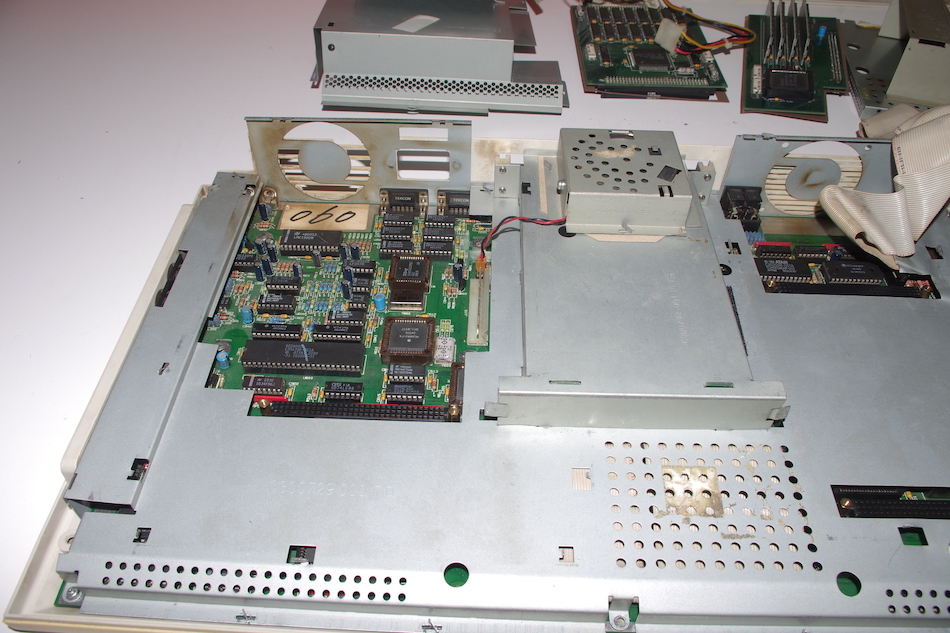

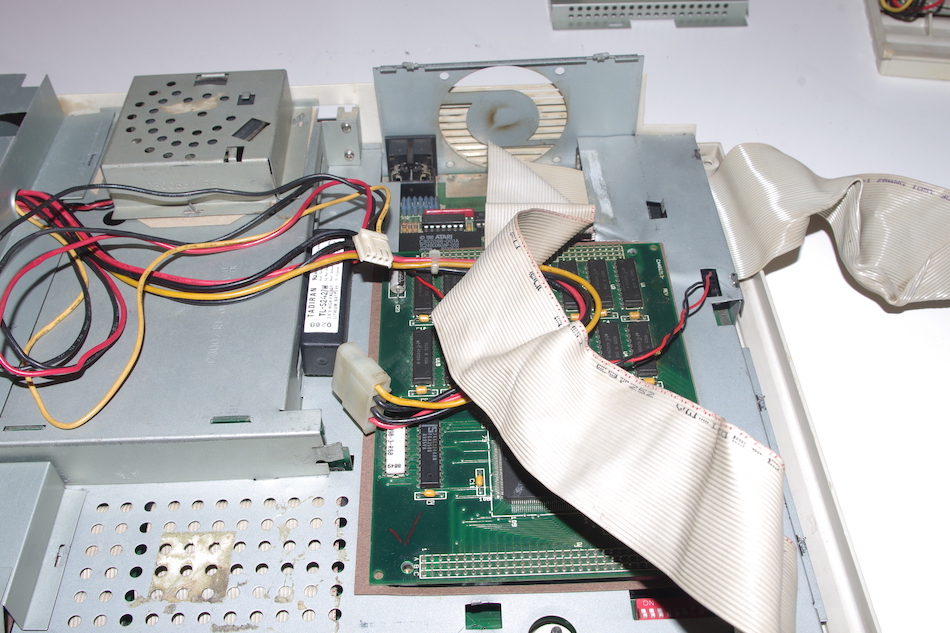

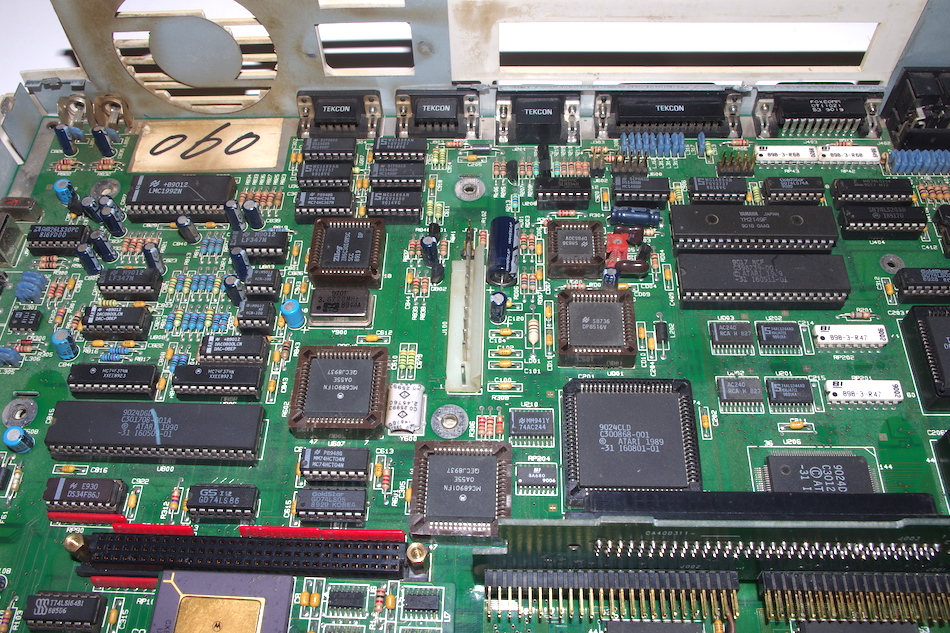

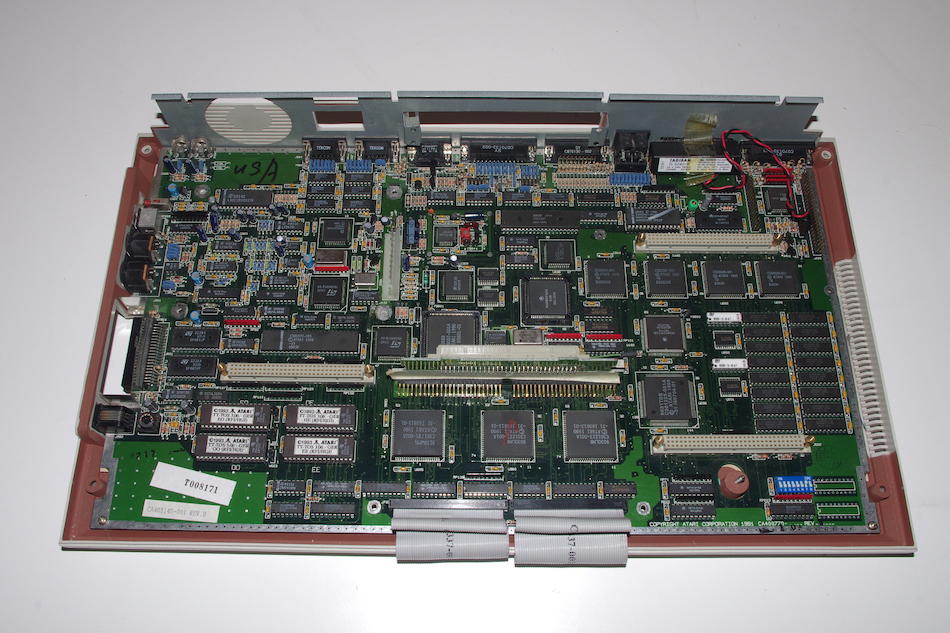

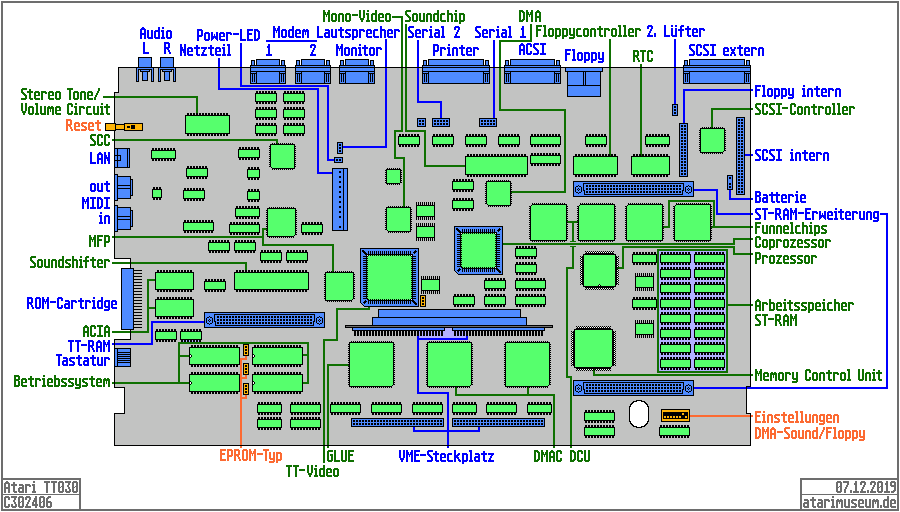

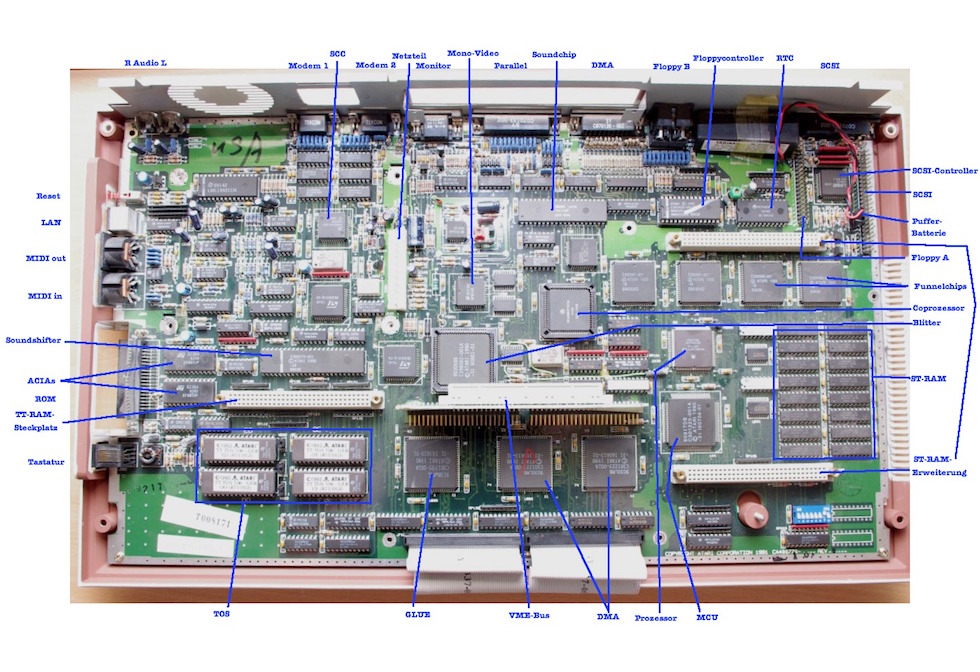

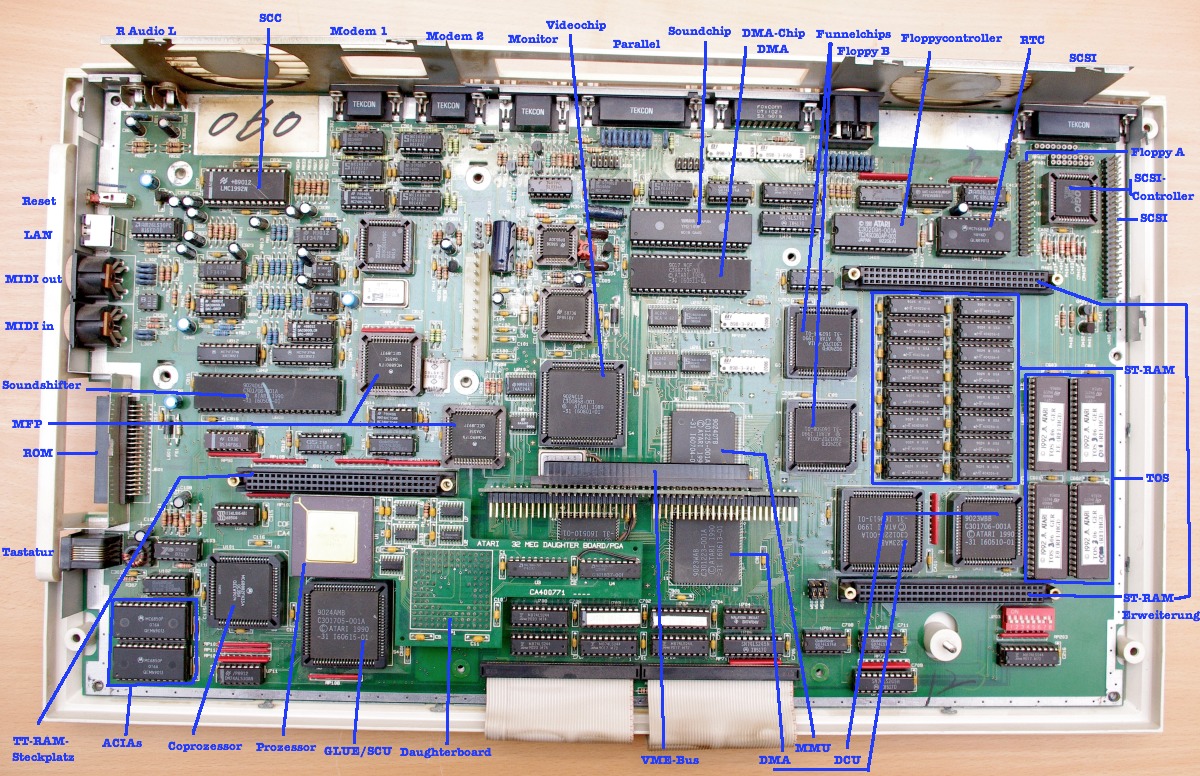

Atari TT030 Mainboard-Layouts

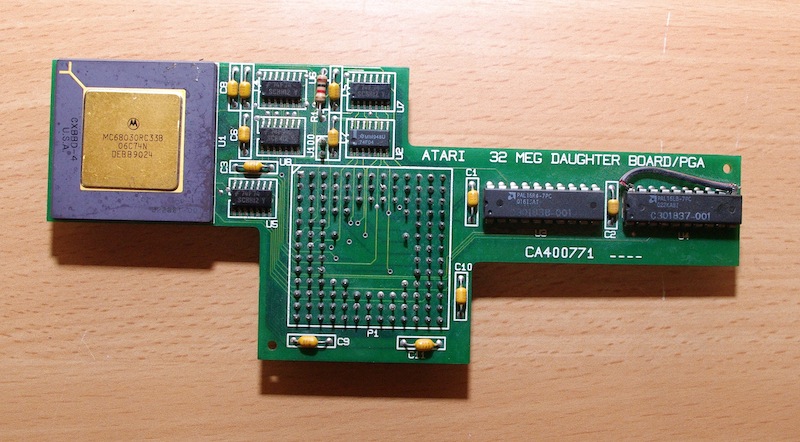

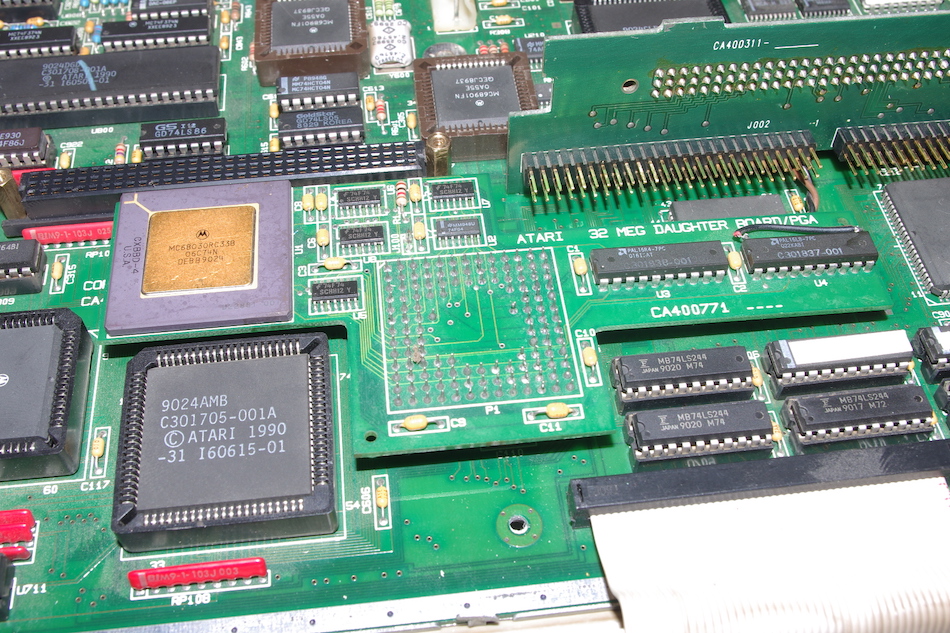

Atari TT, Daughterboard-Version
Atari TT, Standardversion

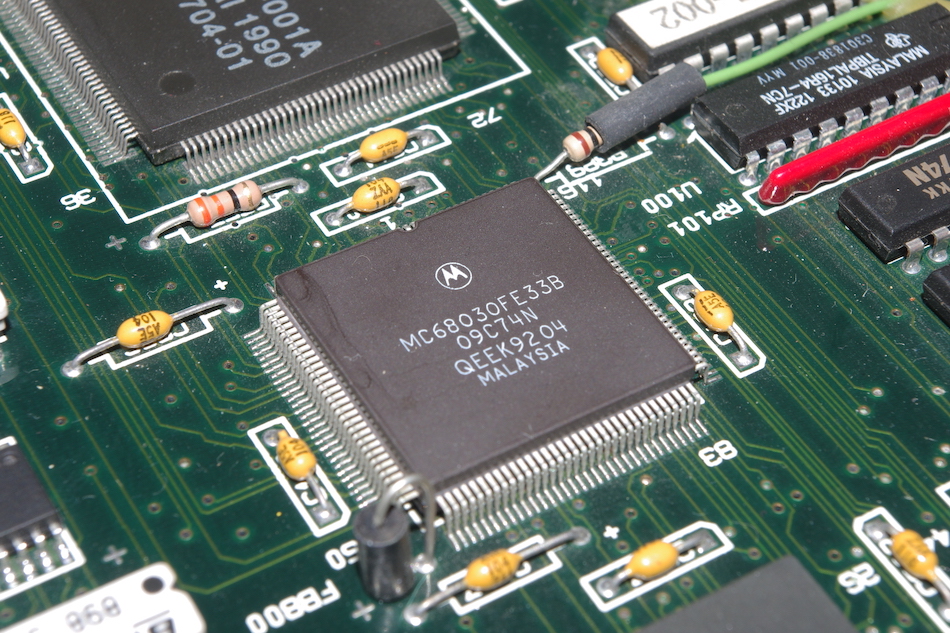

Auch wenn der TT weitgehend zum ST kompatibel ist, so gibt es doch eine ganze Reihe von Neuerungen. Als Hauptprozessor kommt der 1987 erschienene Motorola 68030 mit einer Taktfrequenz von 32 MHz zum Einsatz. Anfangs waren nur 16 MHz geplant, nachdem Amiga 3000 und einige 386er aber bereits mit 25 MHz ausgeliefert wurden, entschied man sich im Juli 1990 für die Erhöhung des Takts. Anfangs betraf dies aber ausschließlich den Prozessor und den Coprozessor und wurde mit einer Steckkarte realisiert, die in den Prozessorsockel eingesteckt wurde. Erst mit der neuen Baureihe ab September 1991 standen dem gesamten System 32 MHz zur Verfügung. Der 68030 besteht aus 273000 Transistoren und besitzt einen 256 Byte großen Level-1-Cache. Bei 50 MHz schafft der Prozessor etwa 18 MIPS, im TT mit 32 MHz also etwa 11,5 MIPS – zum Vergleich: Der Motorola 68000 schafft bei 8 MHz 1 MIPS, hochgerechnet auf 32 MHz würde man so auf 4 MIPS kommen.

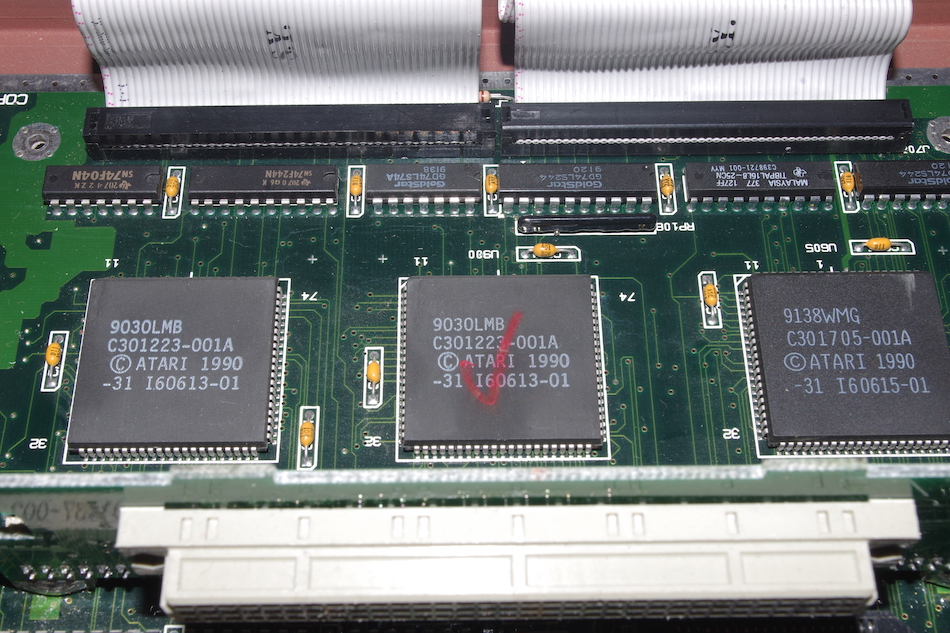

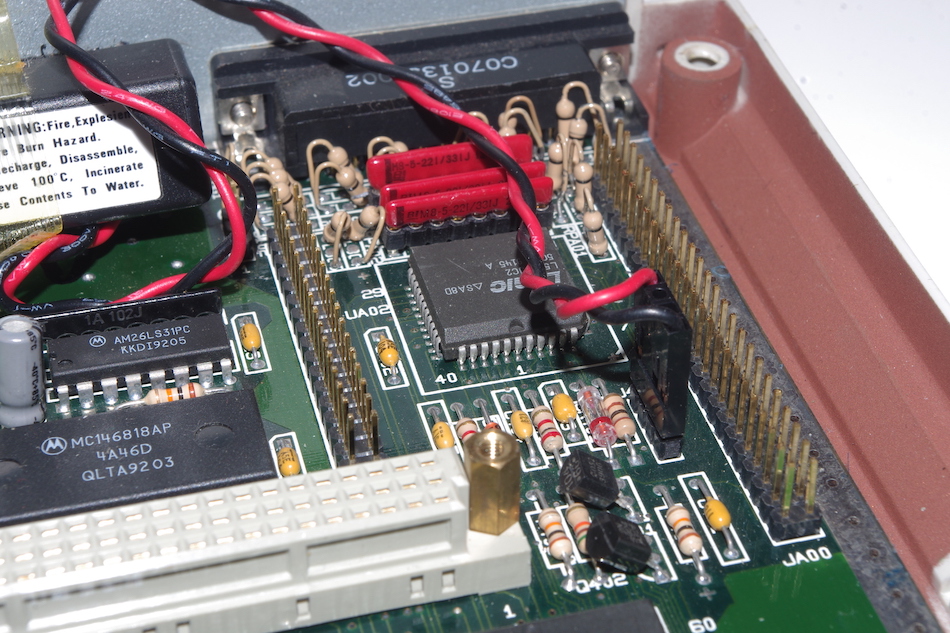

Zum Einsatz kommen im TT die schon vom ST bekannten Custom-Chips GLUE (hier als TT GLU) und DMA (gleich in zweifacher Ausführung), der Soundchip YM2149, die beiden ACIA-Chips und anfangs auch der WD1772-Floppycontroller, der 1991 durch den Atari AJAX ersetzt wurde. Dazu kommen die Memory Control Unit als Nachfolger der MMU, eine batteriegepufferte Echtzeituhr vom Typ Motorola MC146818A und ein SCSI-Controller-Chip. Der Grafikchip Shifter wird durch den Soundshifter ersetzt, der zusätzliche Aufgaben im Audiobereich wahrnimmt. Abgerundet wird das Ganze durch zusätzliche Funnelchips, den SCC und einen Mono-Video-Chip, der für das ECL-Signal zuständig ist. Die Möglichkeitn, einen arithmetischen Coprozessor vom Typ Motorola 68882 einzusetzen, ist ebenfals gegeben. Auf den Grafik-Coprozessor Blitter wurde allerdings verzichtet, da er im ST zwar für eine wesentlich schnellere Bildausgabe sorgt, sich im viermal schnelleren TT aber eher als Flaschenhals erwiesen hätte. Die Entwicklung eines 32-Bit-Blitters sparte man sich.

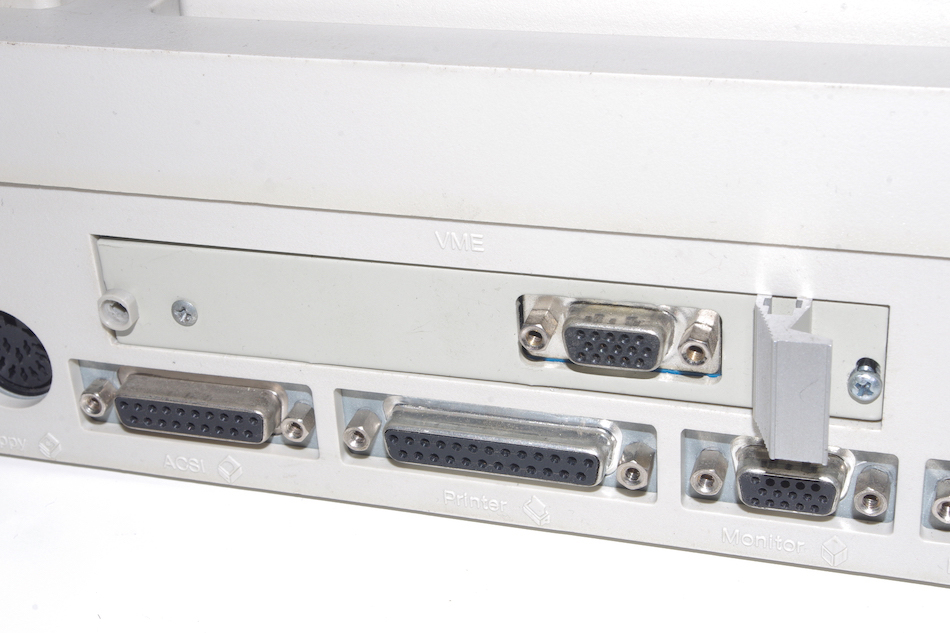

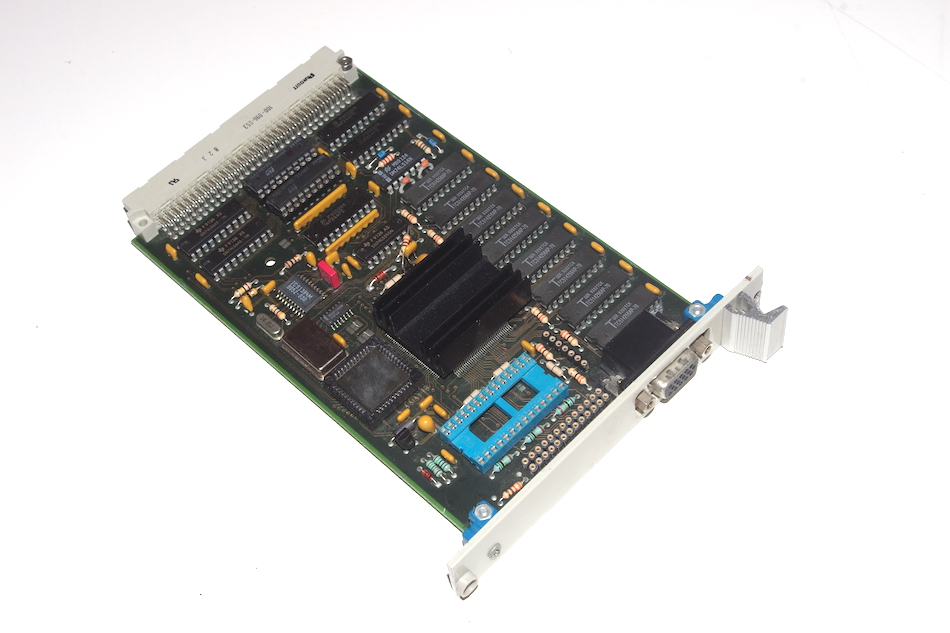

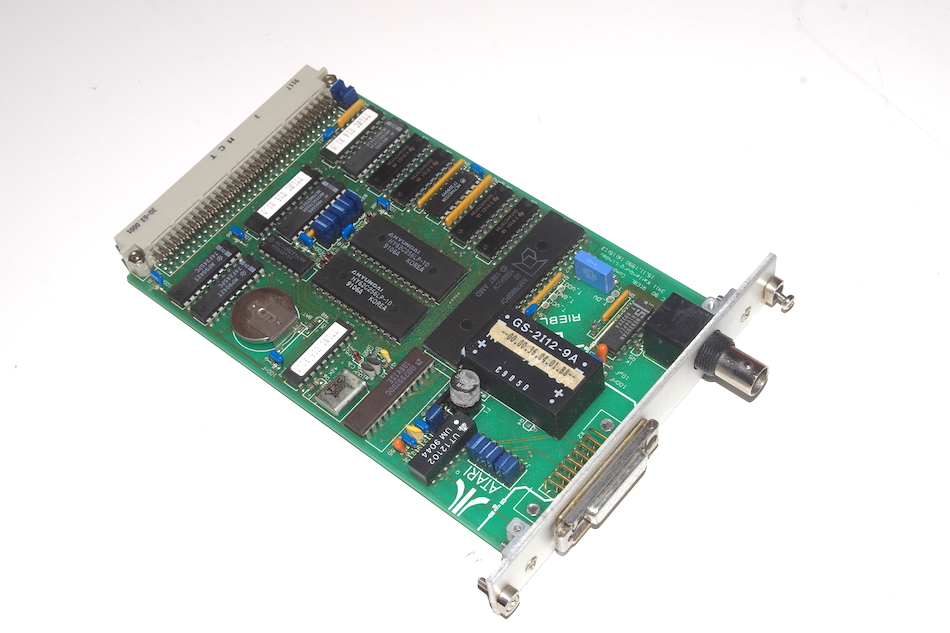

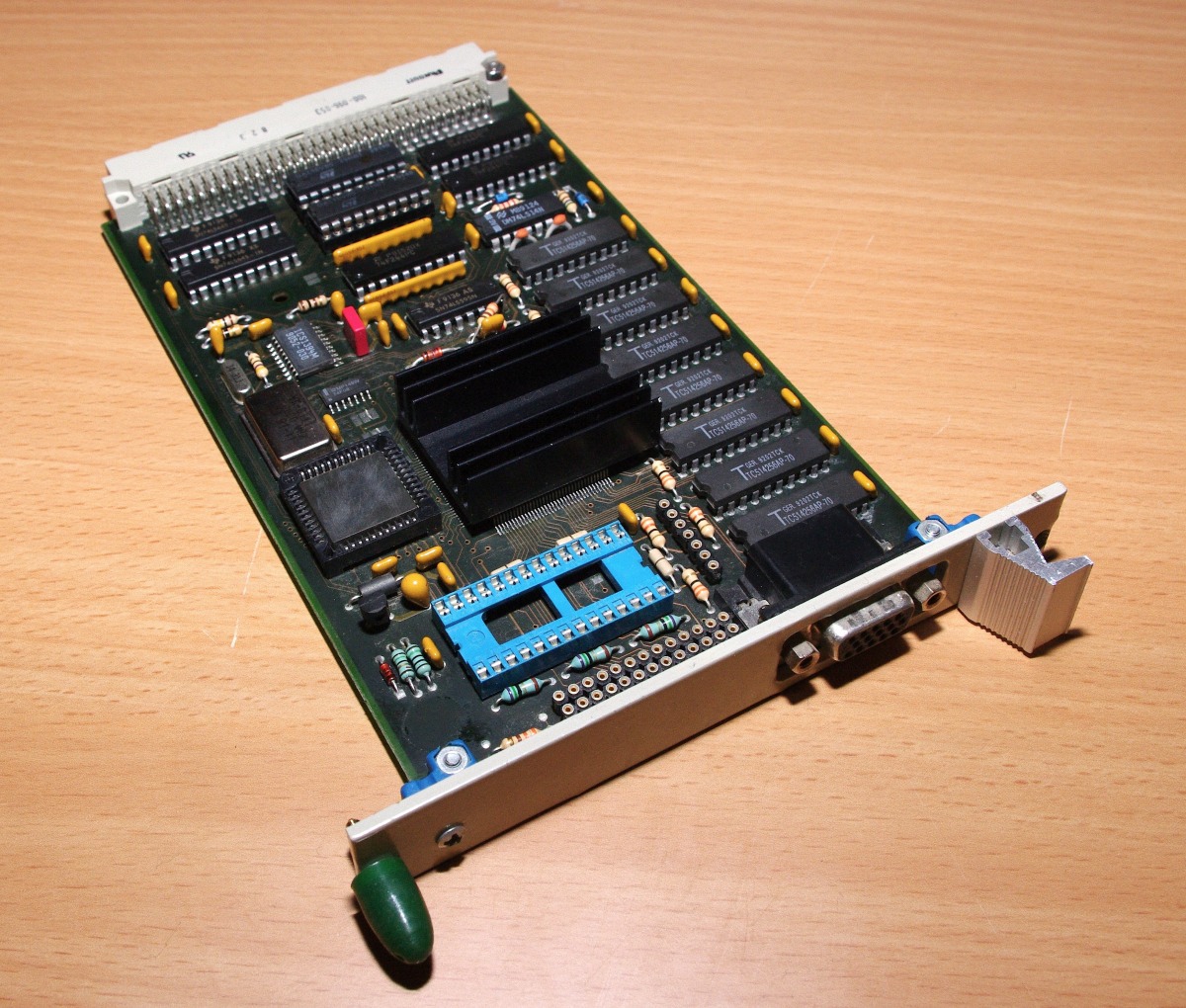

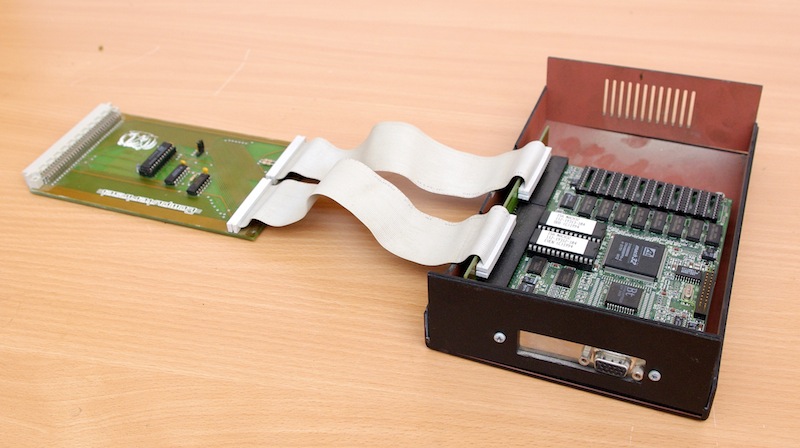

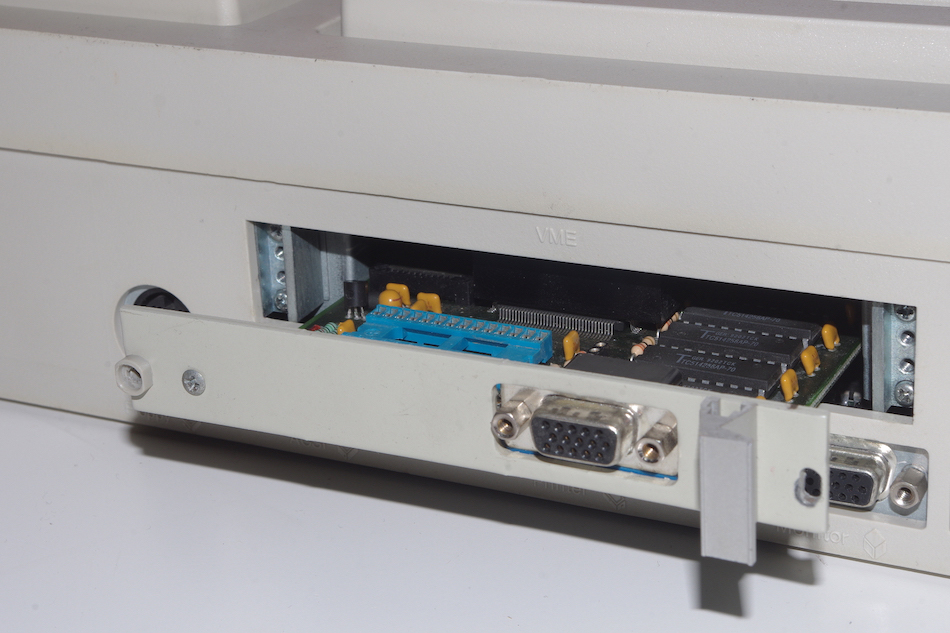

Neu ist der 96-polige VMEbus oder Europakarten-Steckplatz, der zur Aufnahme von Erweiterungen wie Netzwerklösungen oder Grafikkarten dient. Dem System stehen zu den noch vom ST bekannten Schnittstellen zusätzlich drei weitere serielle Schnittstellen sowie eine AppleTalk-kompatible LAN-Schnittstelle zur Verfügung. Der ST-Monitorport wurde durch einen VGA-konformen Videoausgang ersetzt, ein HF-Modulator entfällt, da der TT nicht als „Spielcomputer“ vorgesehen war, sondern als professionelle Workstation, dementsprechend werden auch eher hohe Auflösungen benötigt und kein flackerndes Fernsehbild. Auch eine SCSI-Schnittstelle wurde integriert, um nicht nur auf Atari-eigene externe Laufwerke zurückgreifen zu müssen. Platz für eine 3½″-Festplatte ist im System ebenfalls vorhanden.

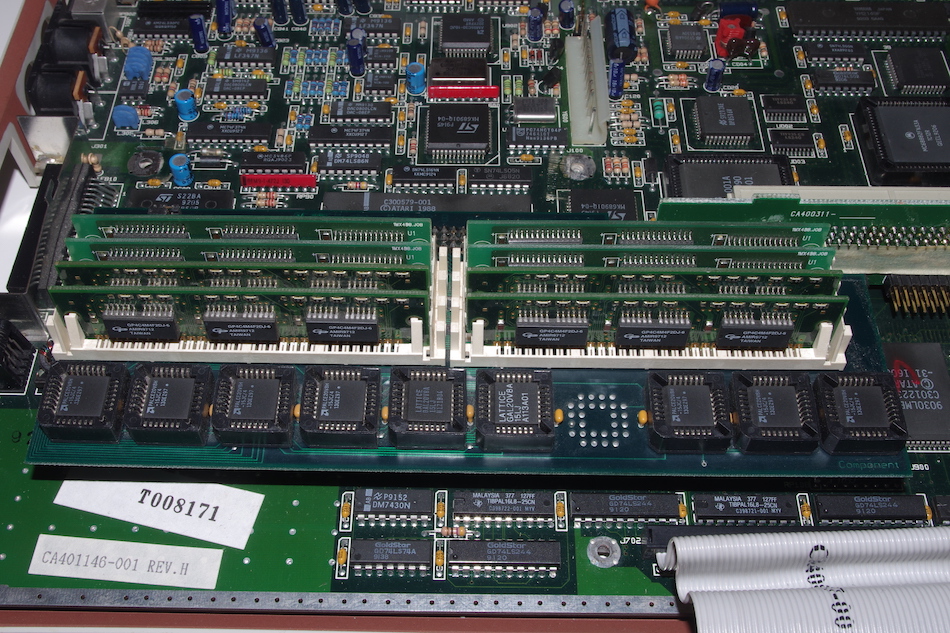

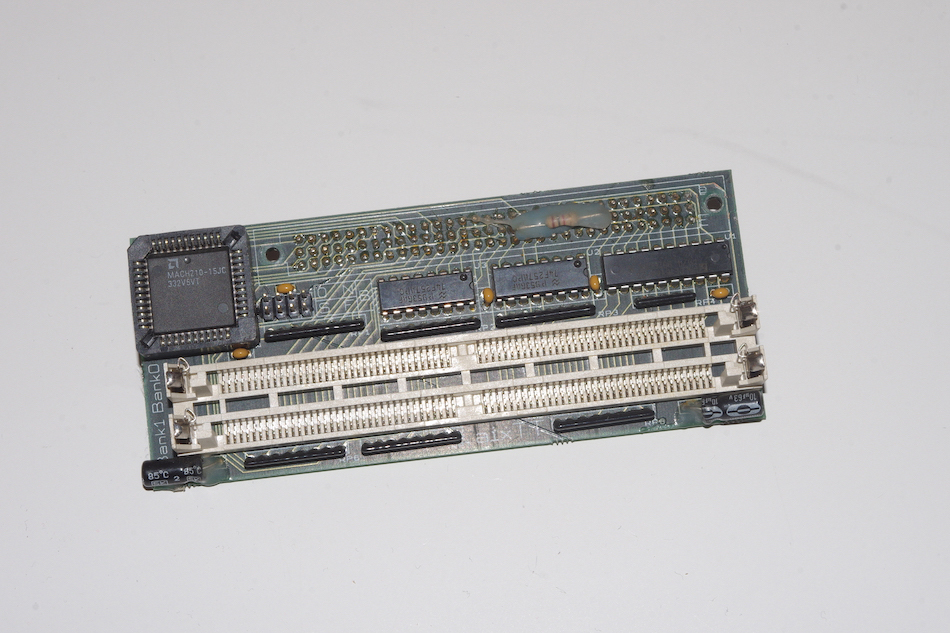

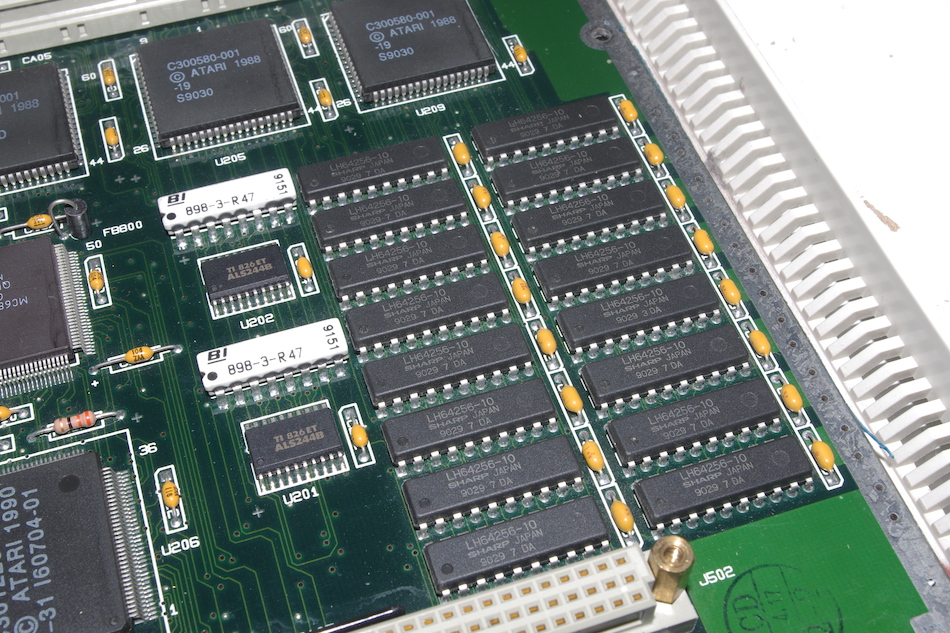

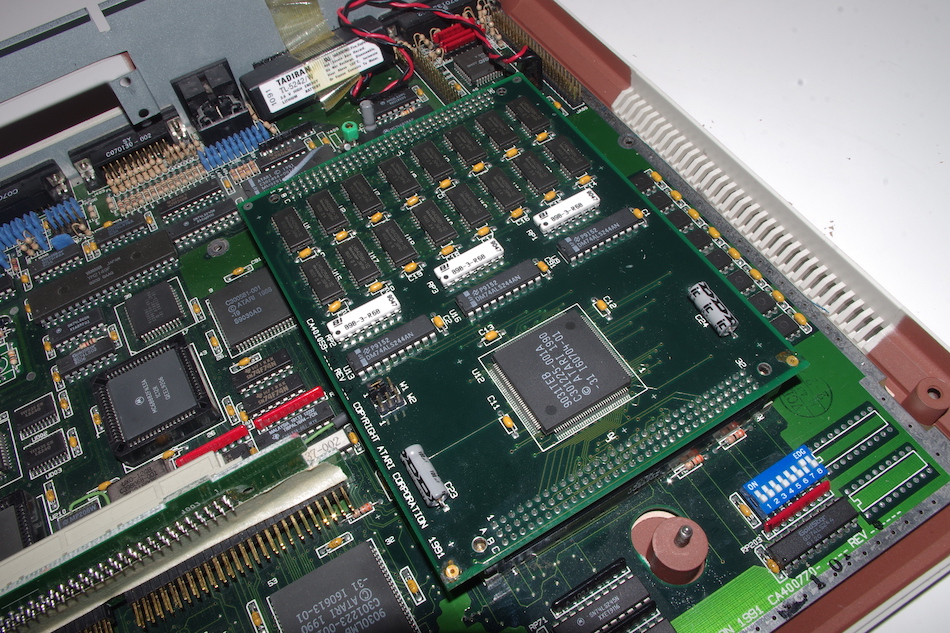

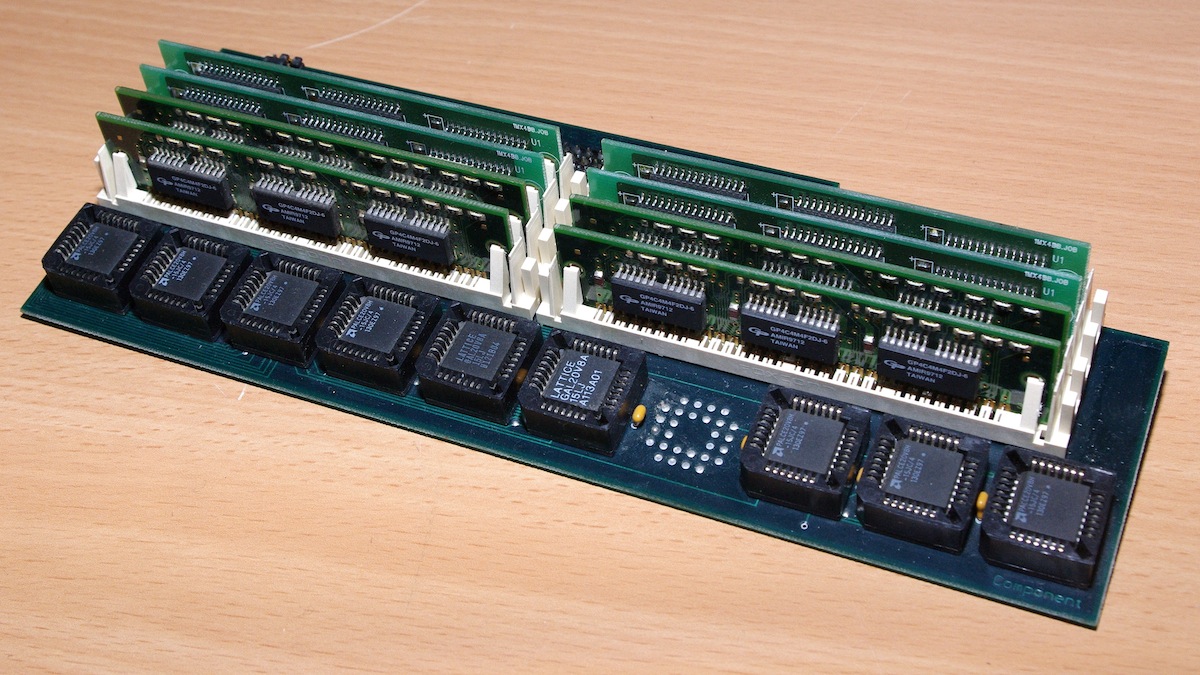

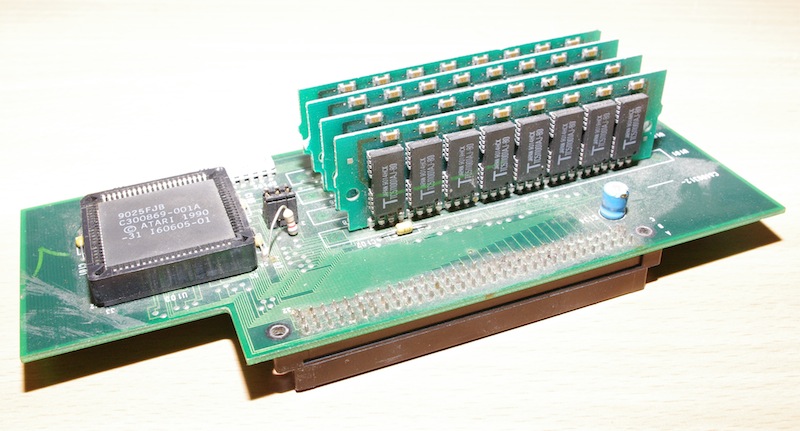

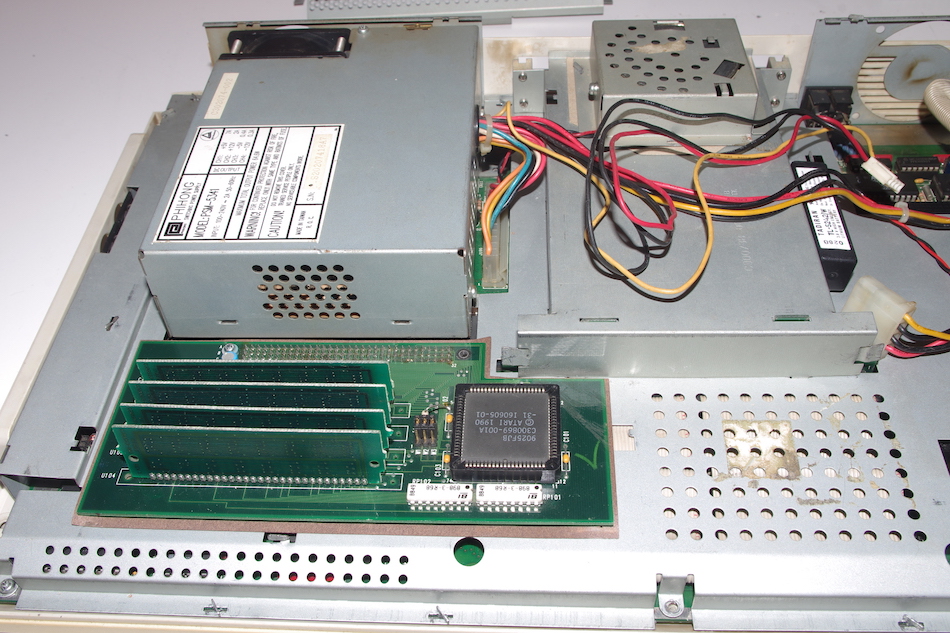

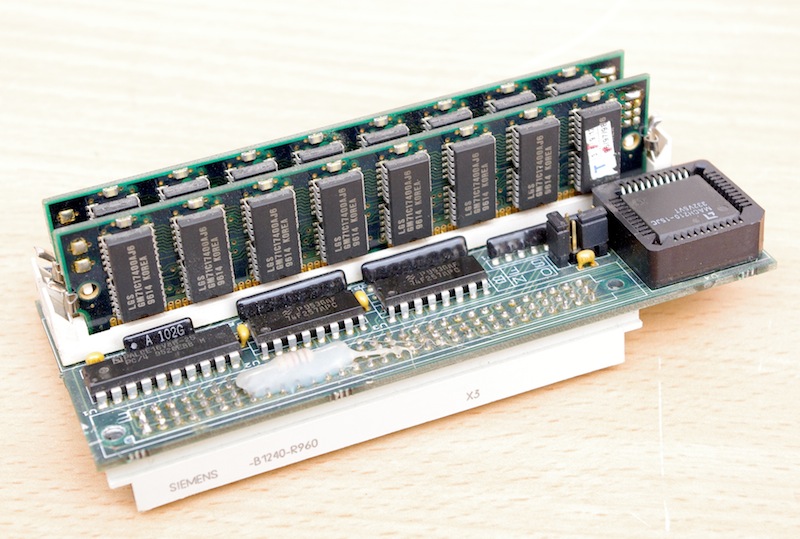

Ebenfalls neu ist die Unterscheidung zwischen zwei verschiedenen Arbeitsspeicherarten, ganz ähnlich wie beim Commodore Amiga. Das ST-RAM, welches bis auf maximal 10 MB ausgebaut werden kann (theoretisch sind sogar 16 MB möglich), und das wesentlich schnellere TT-RAM mit einer theoretischen Größe von 256 MB – für damalige Verhältnisse noch unvorstellbar viel Arbeitsspeicher. Die Aufteilung wurde nötig, um den TT mit einem eigens abgegrenzten Arbeitsspeicherbereich möglichst ST-kompatibel zu gestalten. Dabei liegt das ST-RAM an derselben Speicheradresse wie im ST, nämlich innerhalb der ersten 16 MB im Adressraum, hier ist auch der Videospeicher enthalten. Der ST-DMA-Chip, der im TT integriert ist, kann nur auf diese ersten 16 MB zugreifen. Der TT ist außerdem zwar ohne TT-RAM, jedoch nicht ohne ST-RAM lauffähig, weshalb auf dem Mainboard grundsätzlich 2 MB verbaut sind. Eine Aufrüstung erfolgt mittels Steckkarten, die in den Größen 2, 4, 6 und 8 MB erhältlich waren. Das TT-RAM steht dem Prozessor vollständig zur Verfügung, ausgeliefert wurden die Computer meist mit 2 oder 4 MB TT-RAM. Auch hier erfolgt eine Aufrüstung mittels Steckkarten, oftmals von Fremdherstellern, auf die dann auch modernere SIMM72-Riegel passen.

Zu den bereits vom ST bekannten Grafikauflösungen kommen nun noch drei weitere hinzu: 320×200 mit 256 gleichzeitig darstellbaren Farben, 640×480 mit 16 Farben (VGA-Standard) und – mit entsprechendem ECL-Großbildschirm – 1280×960 in monochromer Darstellung. Die Farbpalette des TT beträgt wie beim STE 4096 Farben.

Chips

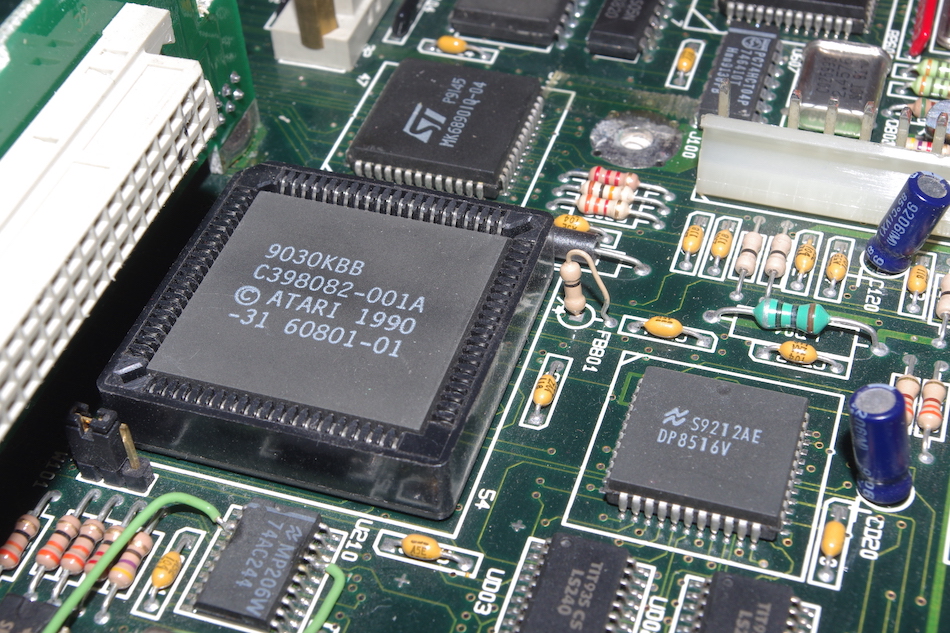

TT Video Shift Register Chip („Shifter“)
Arbeitet mit einem 64 Bit breiten Datenbus mit Zugriff auf den Systemspeicher und On-Chip-Buffer für hohe Bandbreiten. Im ST-Modus stehen dem Chip 32 kB Bildschirmspeicher zur Verfügung, im TT-Modus bis zu 154 kB.

TT Generalized Logic Unit („TT GLU“)
Wie die GLUE beim ST hält dieser Chip das System zusammen.

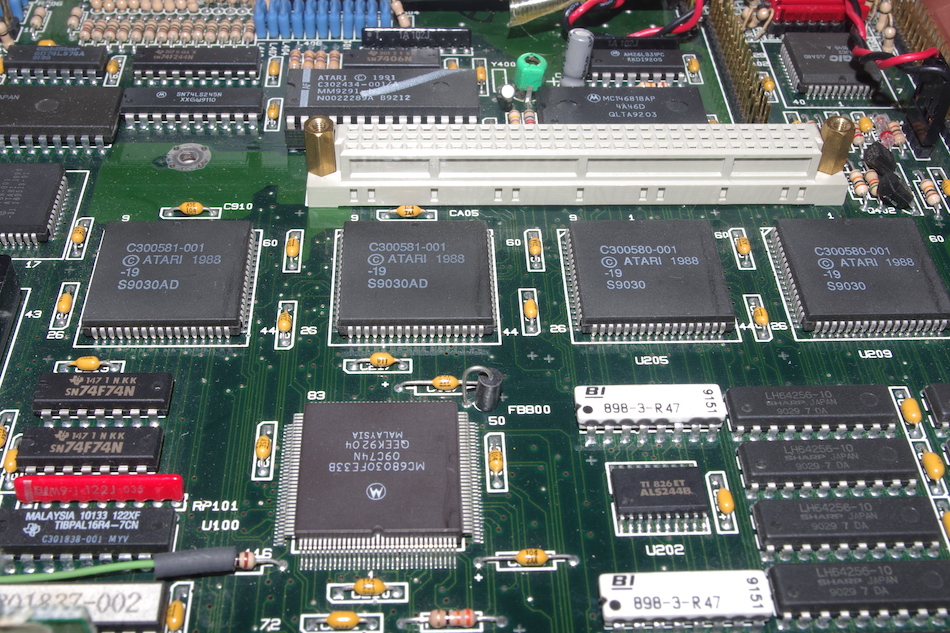

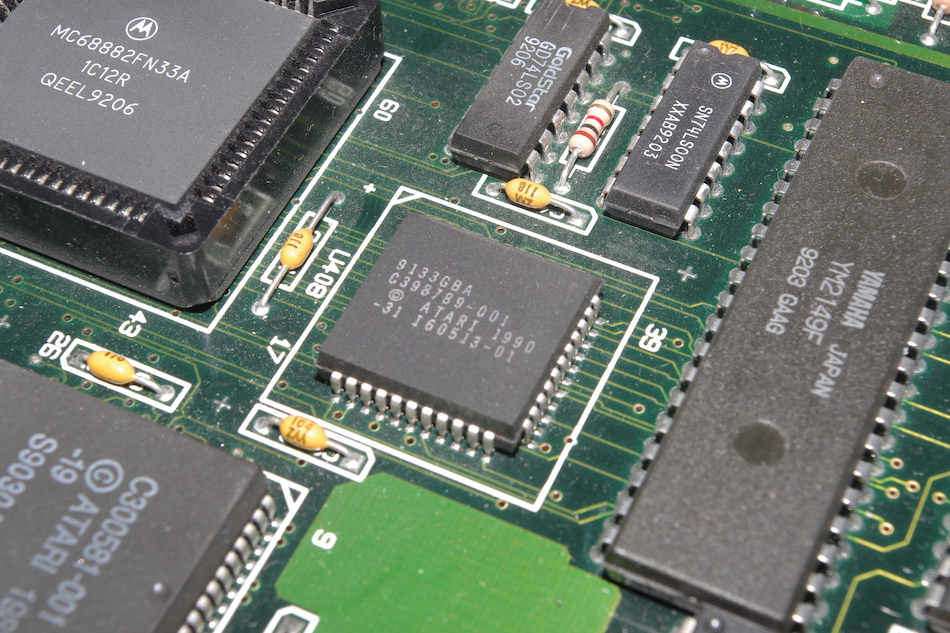

Direct Memory Access („DMA“)
Der DMA-Chip arbeitet auf drei voneinander unabhängigen Kanälen – einer übernimmt die Datenübertragungen des Diskettenlaufwerks und der internen Festplatte, der zweite Kanal den externen SCSI-Anschluss und der dritte den vom SCC 85C30 angetriebenen Netzwerkanschluss. Der DMA hat direkten Speicherzugriff, im TT ist der Chip in zweifacher Ausfertigung verbaut, wobei einer aus Kompatibilitätsgründen vollständig dem ST-DMA entspricht.

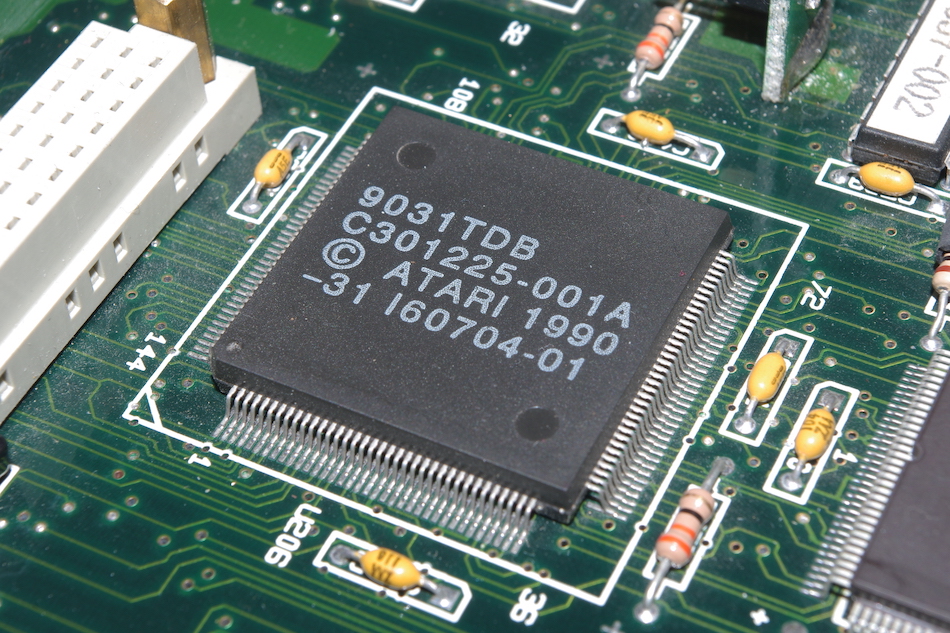

Memory Control Unit („MCU“)
Nachfolger der vom ST bekannten Memory Management Unit (MM), sie regelt die Speicherverwaltung.

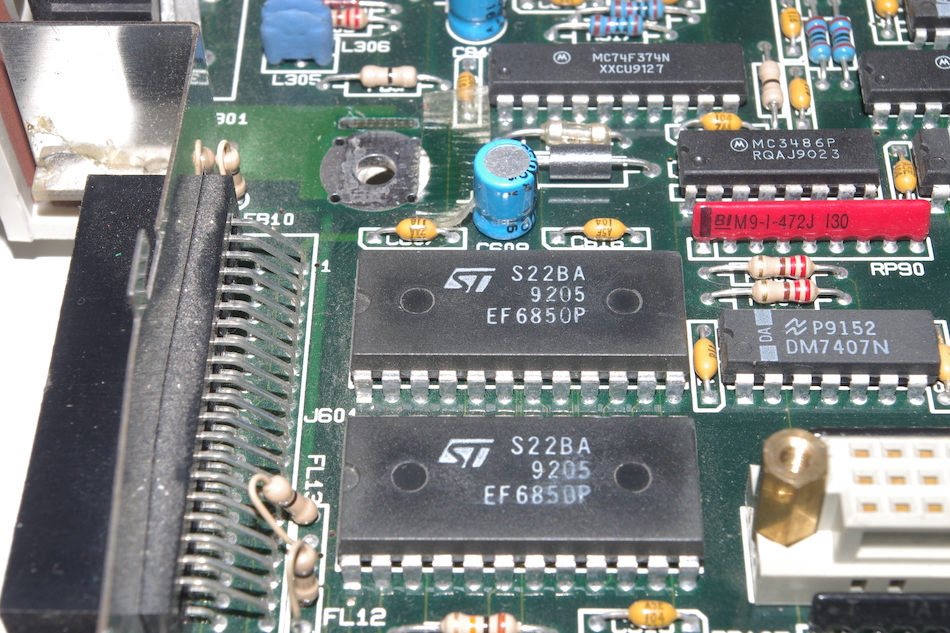

Asynchronous Common Interface Adapter („ACIA“)
Diese Chips vom Typ Motorola 6850 ermöglichen es dem Computer, direkt mit den MIDI-Anschlüssen und der Tastatur zu kommunizieren, für jeden dieser Bereiche ist einer der beiden Chips verantwortlich. Die Übertragungsraten betragen 31,25 kilobaud für die MIDI-Schnittstellen und 7812,5 Bit/s für die Tastatur.

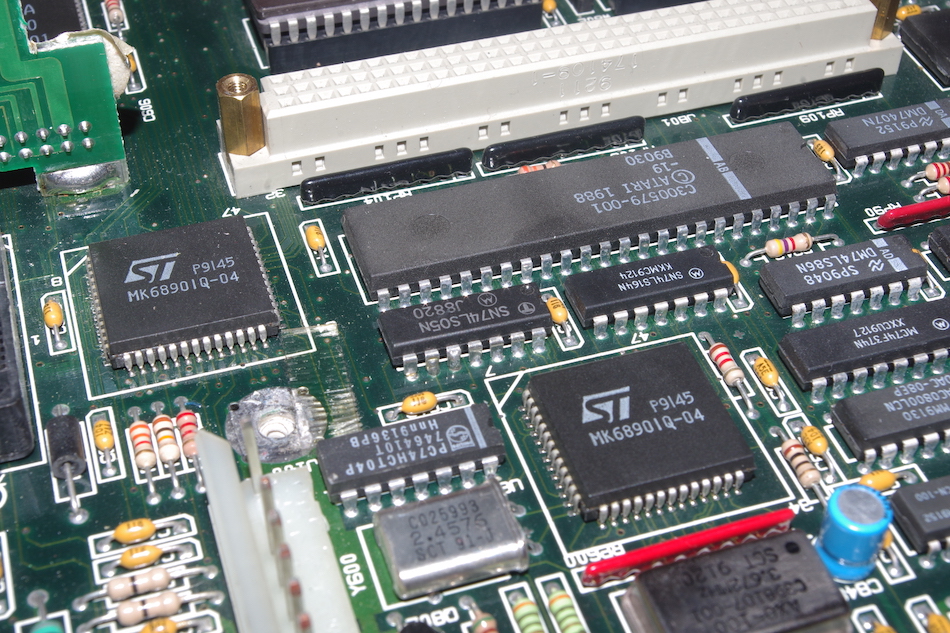

Multi Function Peripheral („MFP“)
Der hierfür verwendete Motorola 68901 dient als Interruptcontroller und Timer und verwaltet die seriellen Schnittstellen.

SCSI-Controller NCR5380
Übertragungsrate maximal 4 MB/s, asynchrone Übertragung auf einem 8 Bit breiten Datenbus.

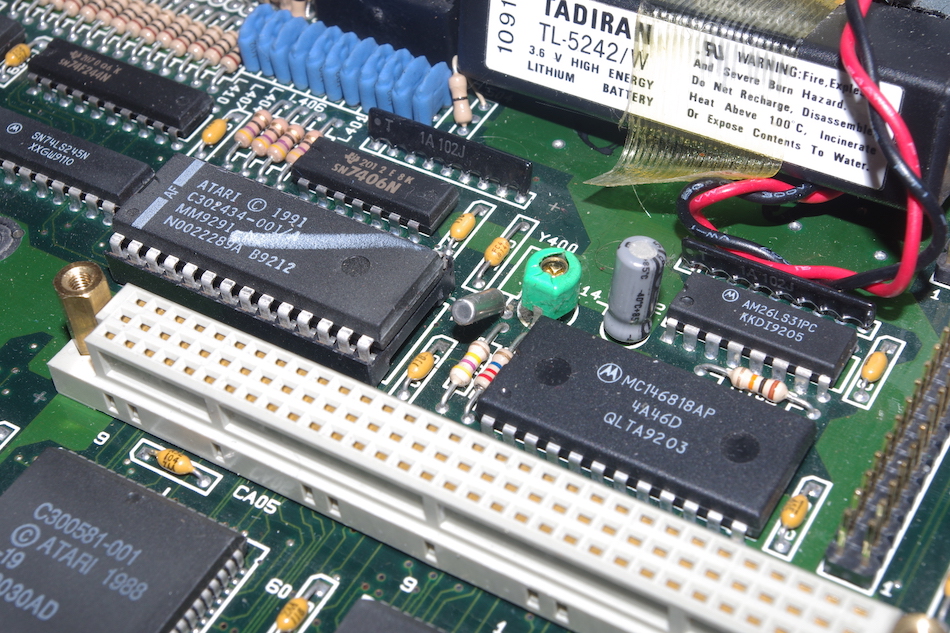

Floppycontroller Western Digital WD1772 bzw. Atari AJAX
Übernimmt die Kontrolle der Diskettenlaufwerke. Im September 1991 wurde der maximal DD-fähige 1772 gegen den AJAX ausgetauscht, welcher auch HD- und theoretisch sogar ED-Diskettenlaufwerke unterstützt.

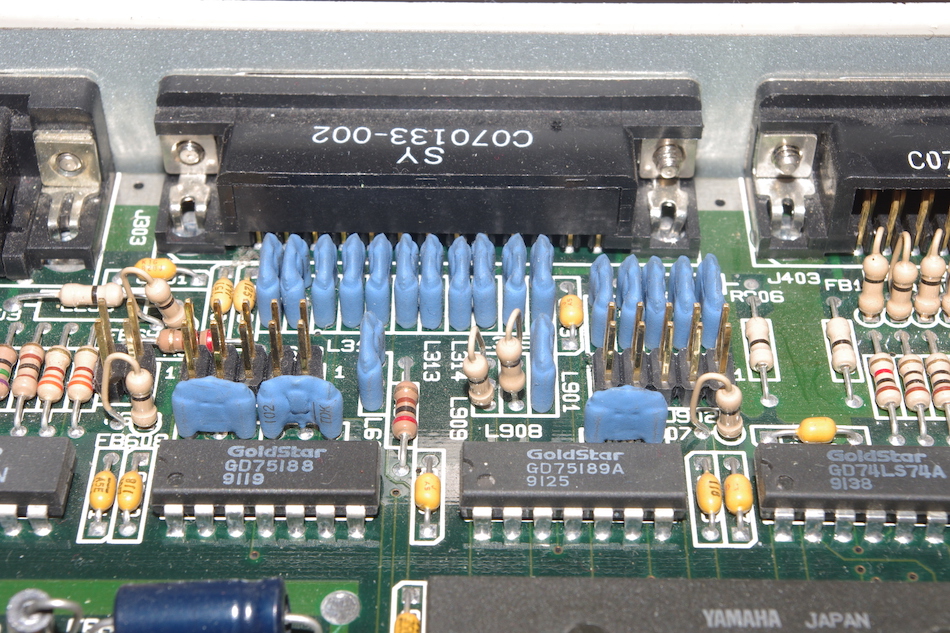

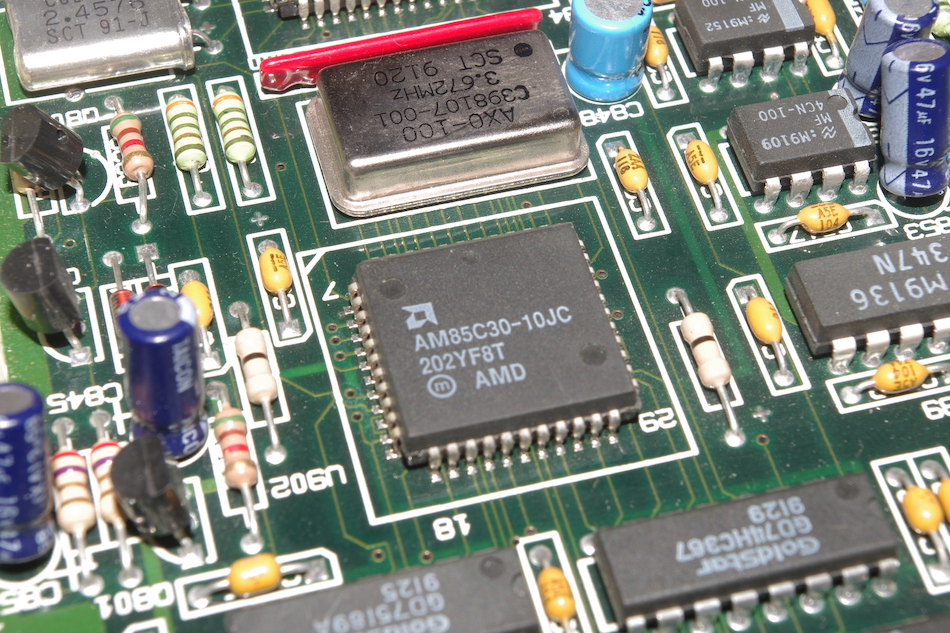

Serial Communications Controller („SCC“) Der Zilog 85C30 verwaltet die beiden schnellen seriellen Schnittstellen, die sich in der Standardkonfiguration des TT im Abdeckblech des VMEbus befinden.

Programmable Sound Generator Der Soundchip des ST, der Yahama YM2149F, kommt auch hier zum Einsatz und bietet den bewährten 3-Kanal-Sound, außerdem verwaltet er die Signale des Diskettenlaufwerks und der parallelen Schnittstelle. Unterstützt wird der Chip vom National LMC1992.

Tastaturprozessor
Wie im ST kommt hier der HD6301VP aus dem Hause Hitachi zum Einsatz, er befindet sich getrennt von der Zentraleinheit im Gehäuse der Tastatur. Ihm obliegen die Verwaltung von Tastatur, Maus und Spielcontrollern.


Schnittstellen

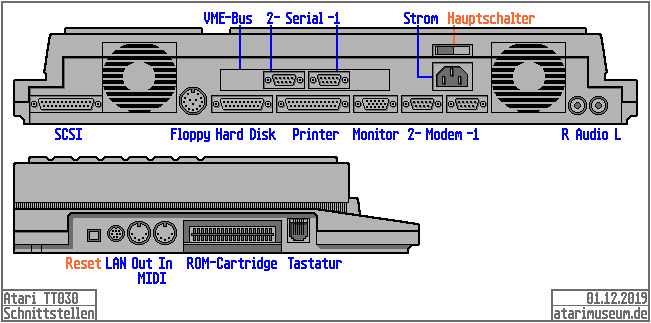

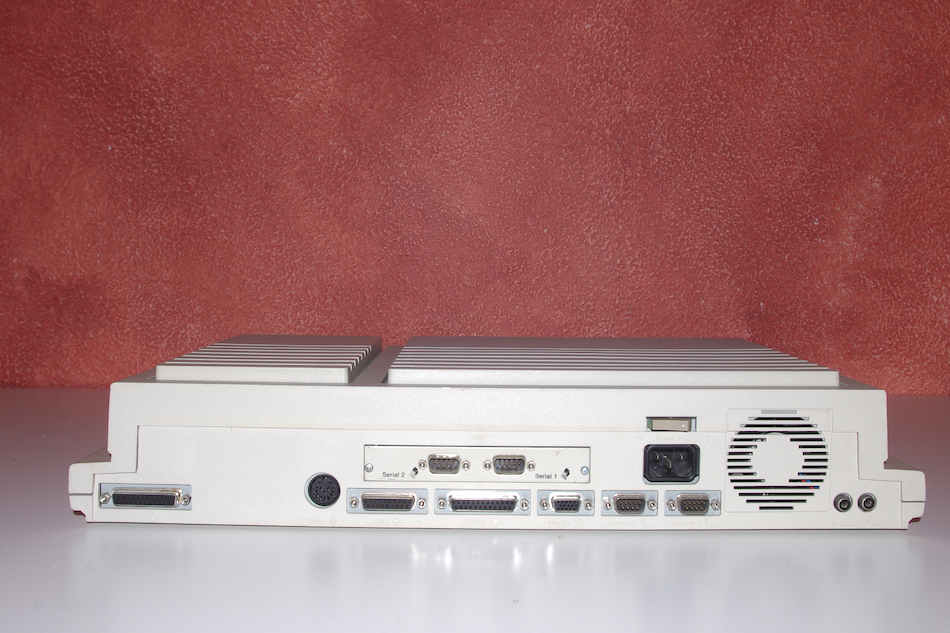

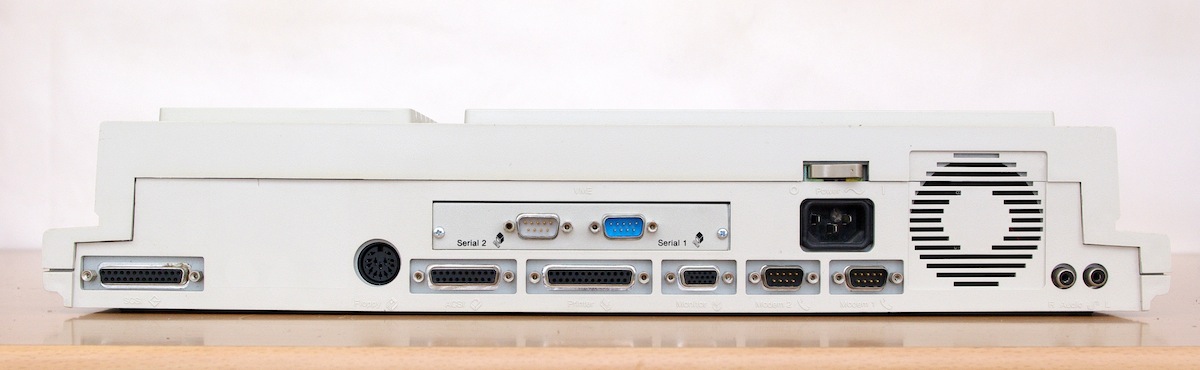

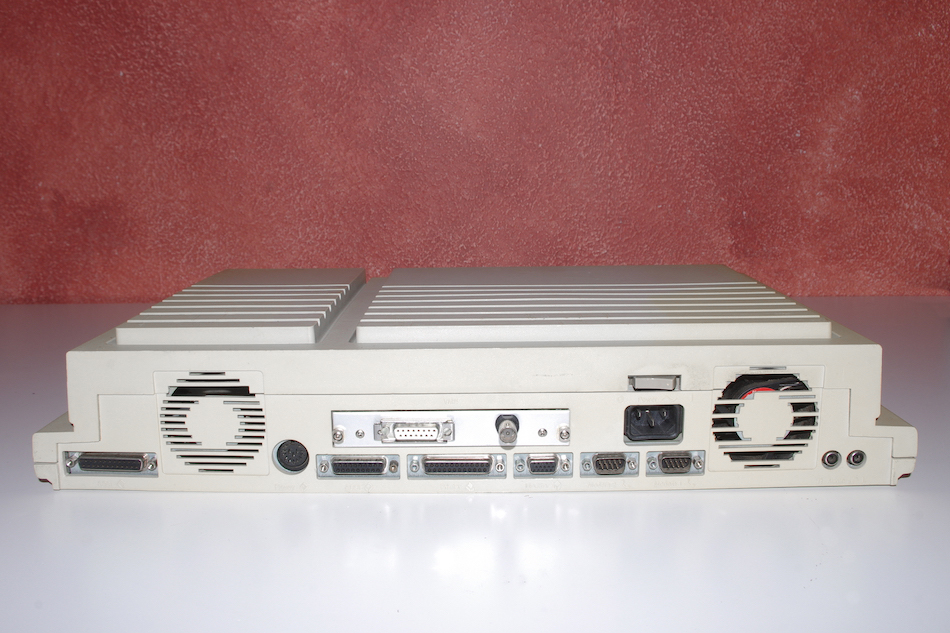

Atari TT030 Schnittstellen
Schnittstellen Atari TT030
Schnittstellen-Bezeichnung Schnittstellen-Typ Anschluss für…

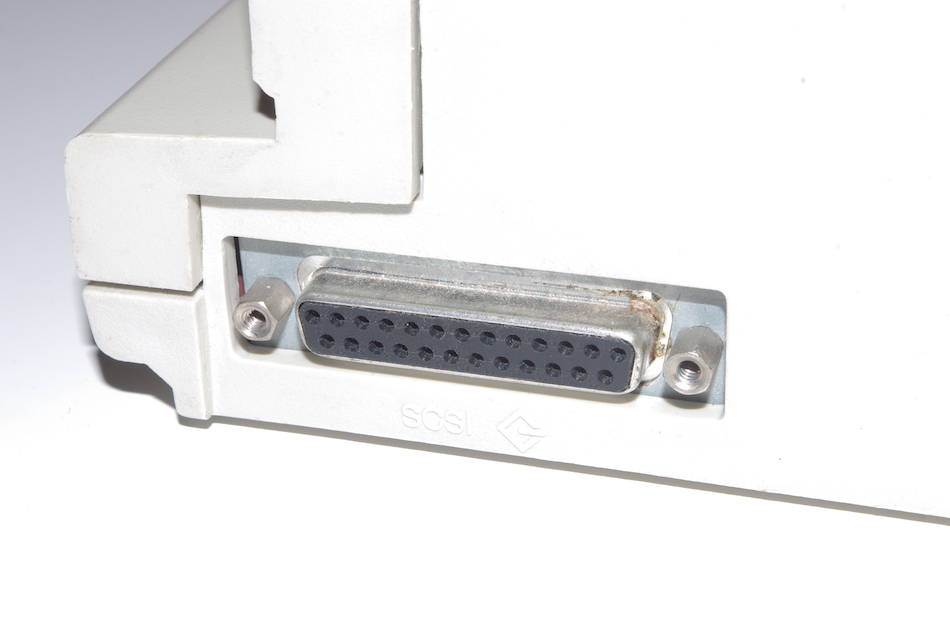

SCSI D-Sub-Buchse weibl., 25-polig externe SCSI-Geräte wie CD-ROM, Festplatten etc.
Floppy Disk DIN-Rundbuchse, 14-polig externe Diskettenlaufwerke
Hard Disk D-Sub-Buchse weibl., 19-polig Festplatten, CD-ROM-Laufwerke
Printer D-Sub-Buchse weibl., 25-polig Drucker, andere parallel arbeitende Geräte

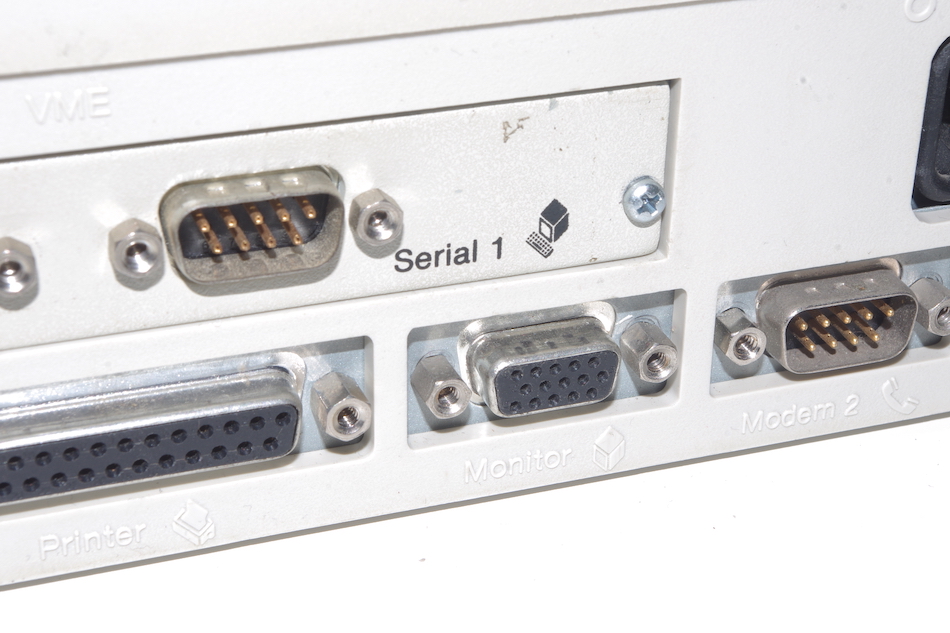

Monitor D-Sub-Buchse weibl., 15-polig, hohe Dichte VGA-Bildschirme
Modem 2 D-Sub-Buchse männl., 9-polig Modems, serielle Geräte
Modem 1 D-Sub-Buchse männl., 9-polig Modems, serielle Geräte
Serial 2 (im VME-Slotblech) D-Sub-Buchse männl., 9-polig Modems, serielle Geräte
Serial 1 (im VME-Slotblech) D-Sub-Buchse männl., 9-polig Modems, serielle Geräte
VME Pfostensteckbuchse nach DIN 41612, Typ C, 96-polig Grafikkarten, Netzwerkkarten, ISA-Adapter etc.
Power Kaltgerätebuchse, Typ IEC-60320 C14 Kaltgerätekabel mit IEC-60320 C13-Kupplung
Audio R Cinch-Buchse Verstärker
Audio L Cinch-Buchse Verstärker

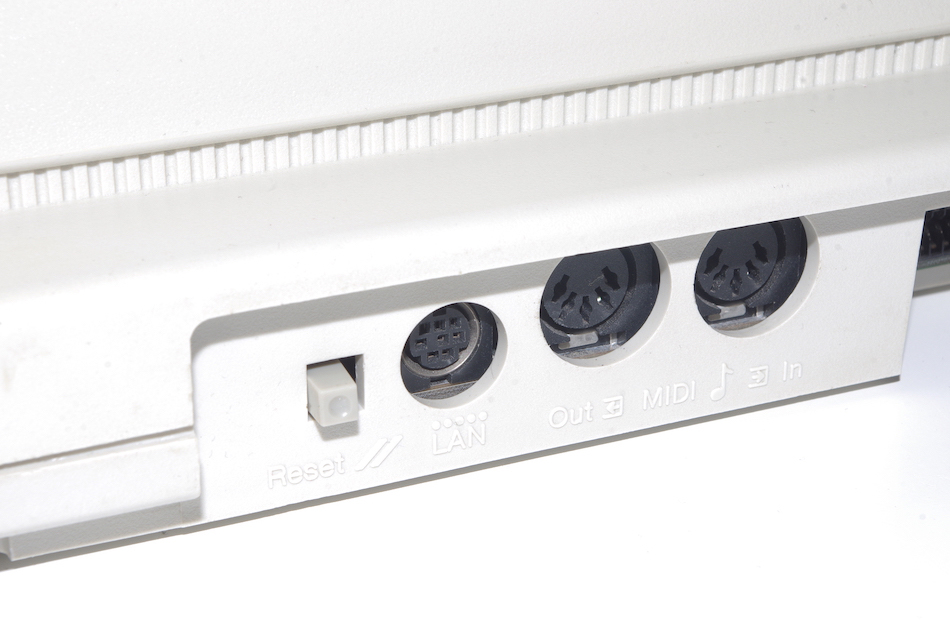

LAN Mini-DIN Rundbuchse, 8-polig AppleTalk-kompatible Geräte
MIDI out DIN-Rundbuchse, 5-polig Musikinstrumente, MIDI-Netzwerk
MIDI in DIN-Rundbuchse, 5-polig Musikinstrumente, MIDI-Netzwerk
ROM-Cartridge Platinensteckbuchse 2-reihig, 40-polig, Raster 2,54 mm / 0,1″ Steckmodule
Keyboard RJ11-Buchse, 6-polig (6P6C) Tastatur
Mouse / Joystick 0 (an der Tastatur) D-Sub-Buchse männl., 9-polig, ohne Schraubbolzen Maus, Gamecontroller aller Art, Trackball
Joystick 1 (an der Tastatur) D-Sub-Buchse männl., 9-polig, ohne Schraubbolzen Gamecontroller aller Art


Technische Daten

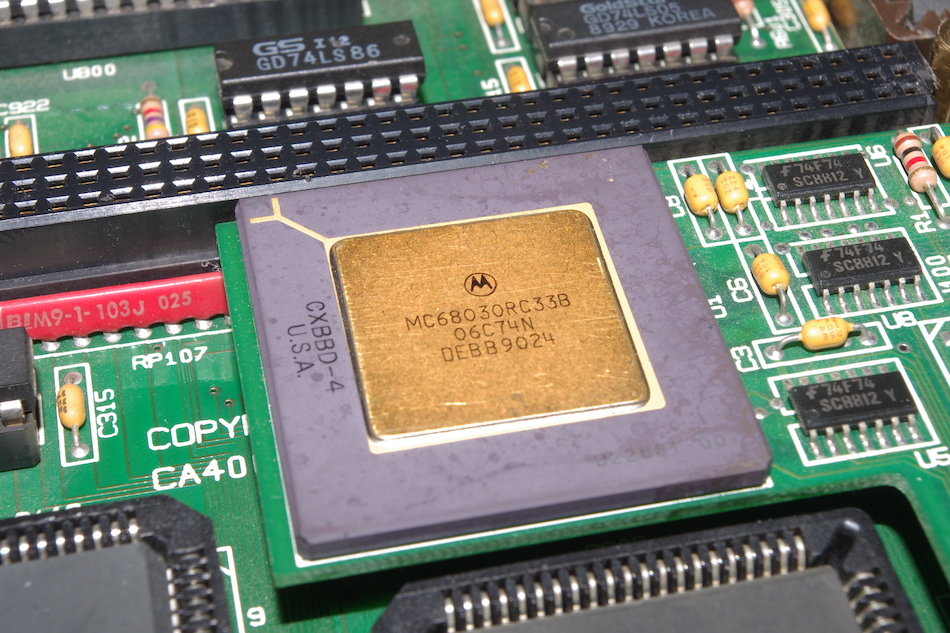

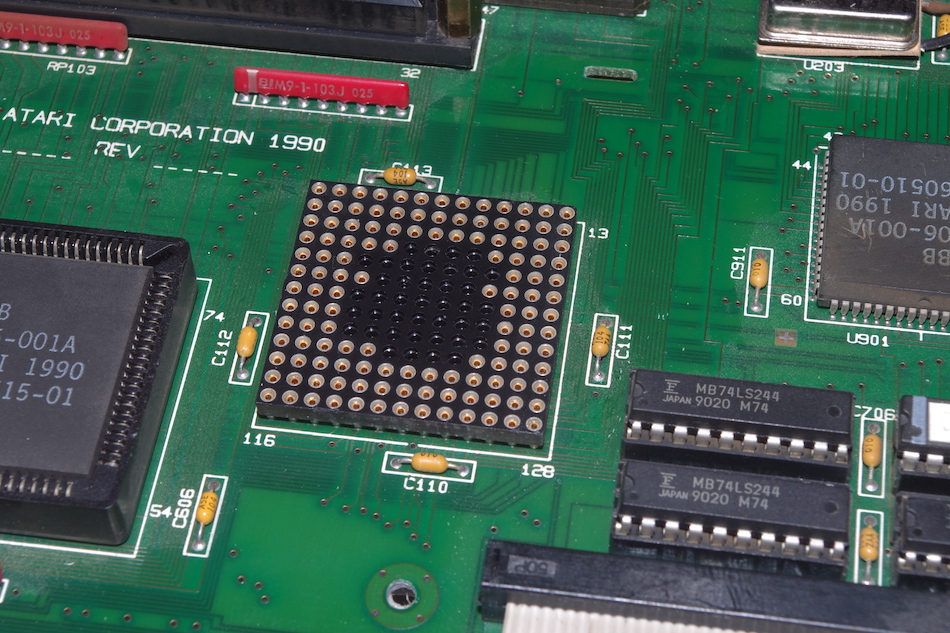

Prozessor Motorola 68030: 273000 Transistoren, 64 Pins, 256 Bytes Level-1 Datencache, Bauform PPGA oder CPGA
Systemtakt frühe Modelle: Prozessor 32 MHz, Systembus 16 MHz
spätere Modelle durchgehend 32 MHz
Rechenleistung 11,5 MIPS

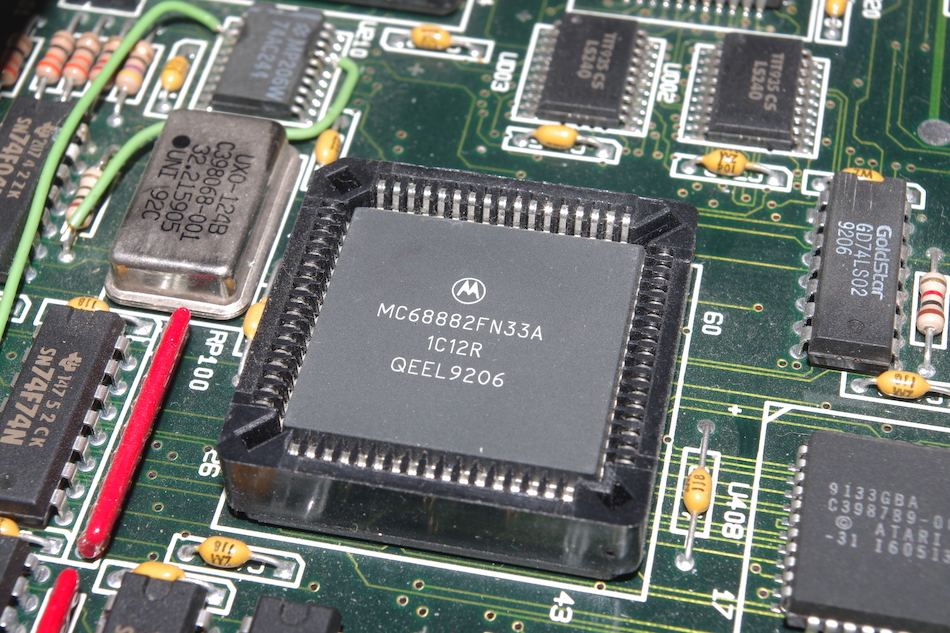

Coprozessor Motorola 68882 (optional), PLCC-Gehäuse

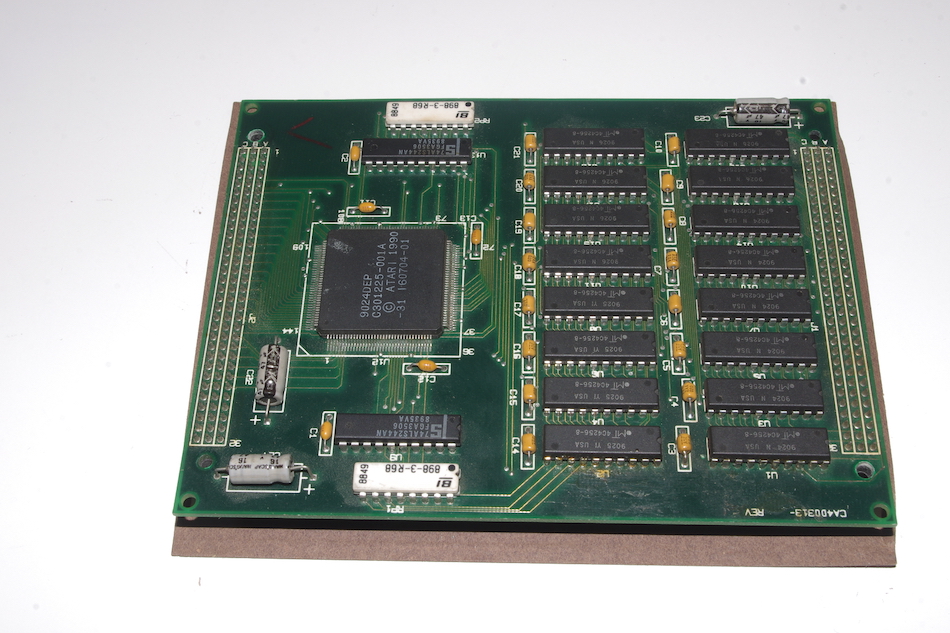

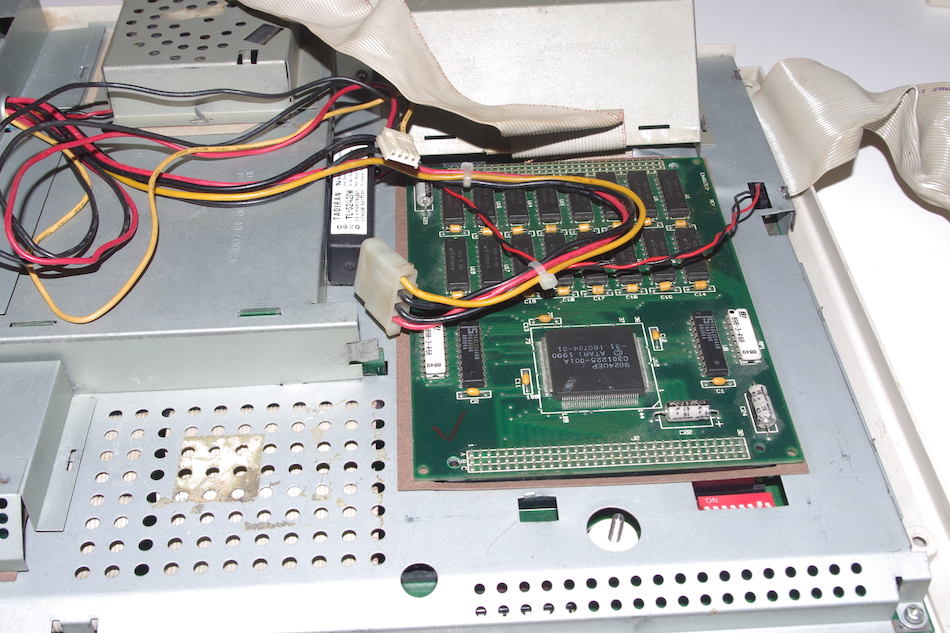

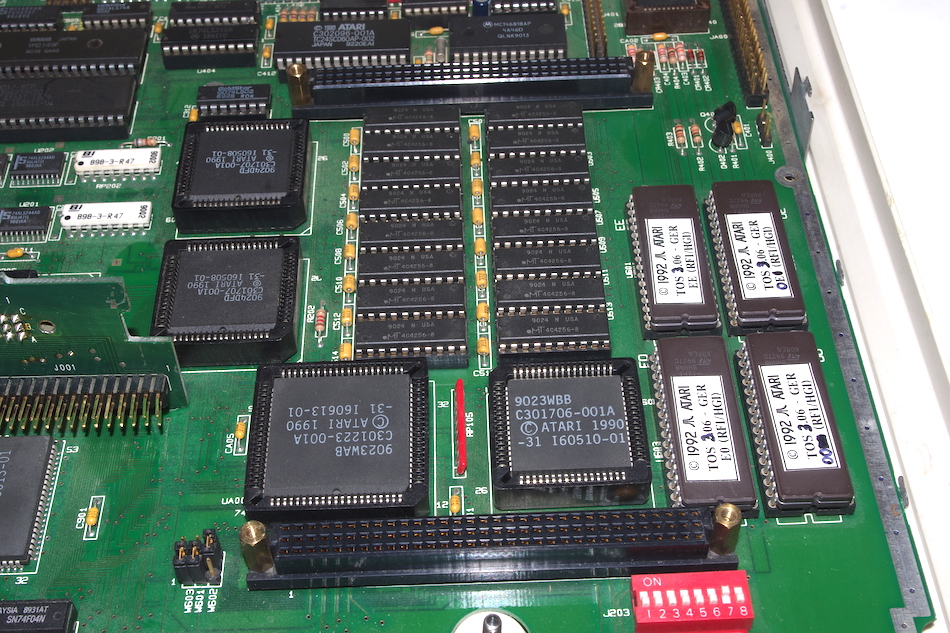

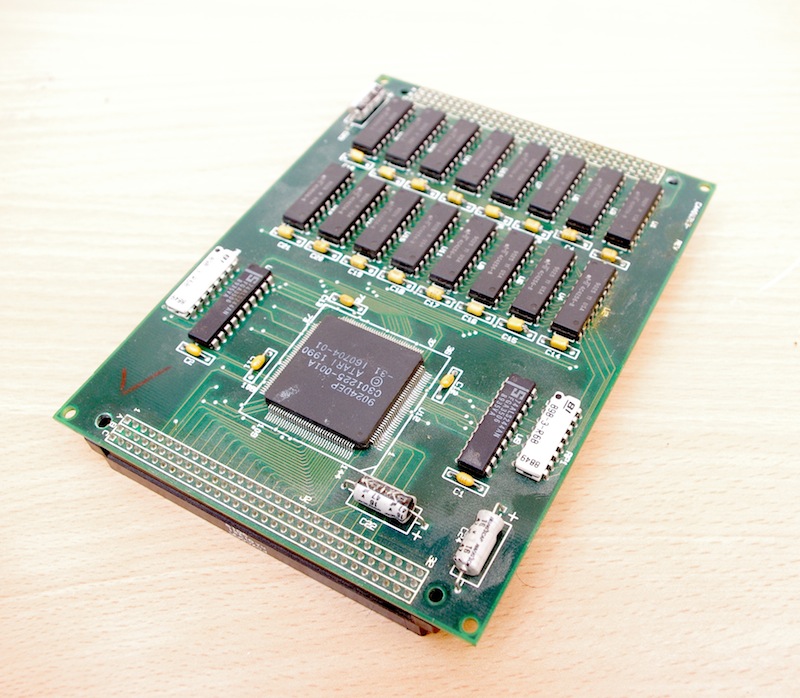

Arbeitsspeicher (RAM) 2–10 MB ST-RAM (2 MB auf dem Mainboard fest installiert, Rest über Steckkarte)

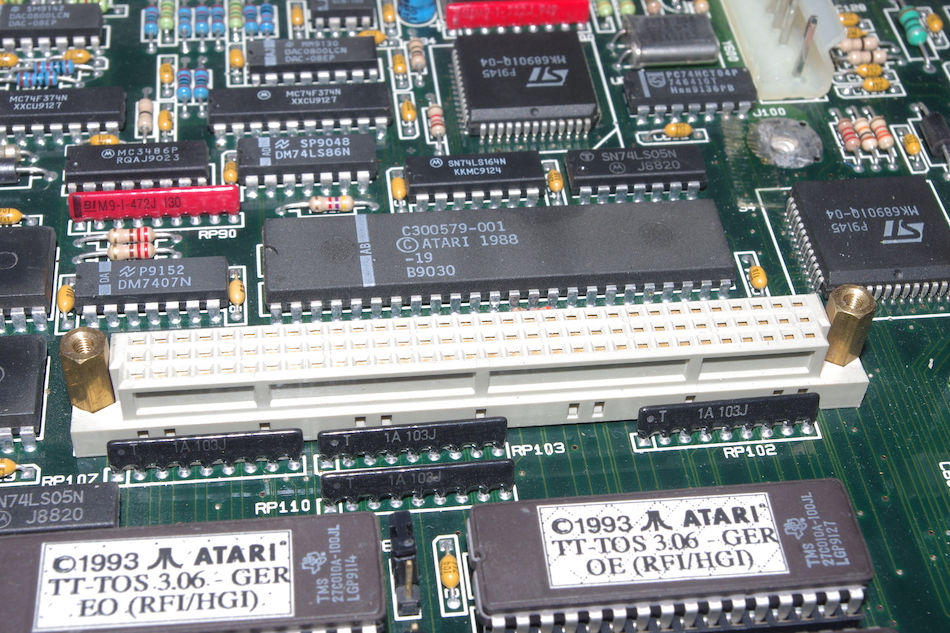

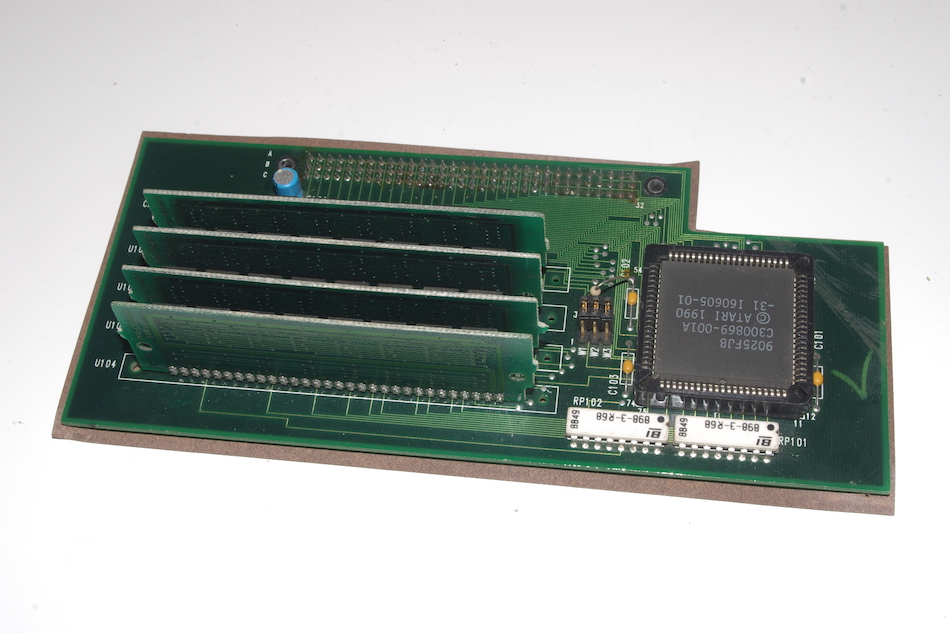

0–256 MB TT-RAM (über Steckkarte)

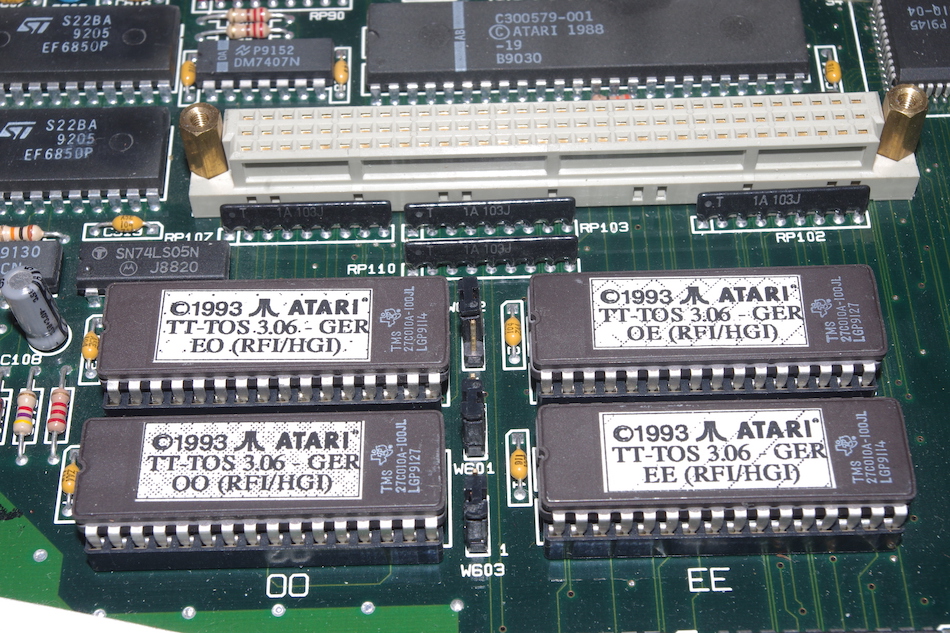

Festspeicher (ROM) 512 kB
Betriebssystem TOS 3.01 (bis Dezember 1990)
TOS 3.05 (bis September 1991)
TOS 3.06 (ab September 1991)
Grafikchip Atari TT Video Shifter
Auflösungen (Farben) ST low: 320×200 (16)
ST medium: 640×200 (4)
ST high: 640×400 (monochrom)
TT low: 320×240 (256)
TT medium: 640×480 (16)
TT high: 1280×960 (monochrom) – nur mit ECL-Bildschirmen
Farbpalette 4096
Soundchip Yamaha YM2149F
Soundkanäle 3 programmierbare Soundgeneratoren (PSG) + Rauschgenerator
Tastatur Schreibmaschine, 85 Tasten + 10 Funktionstasten (extern)
Massenspeicher ab Werk Diskettenlaufwerk 3,5″ DS-DD 720 kB (bis September 1991)
Diskettenlaufwerk 3,5″ HD 1,44 MB (ab September 1991)

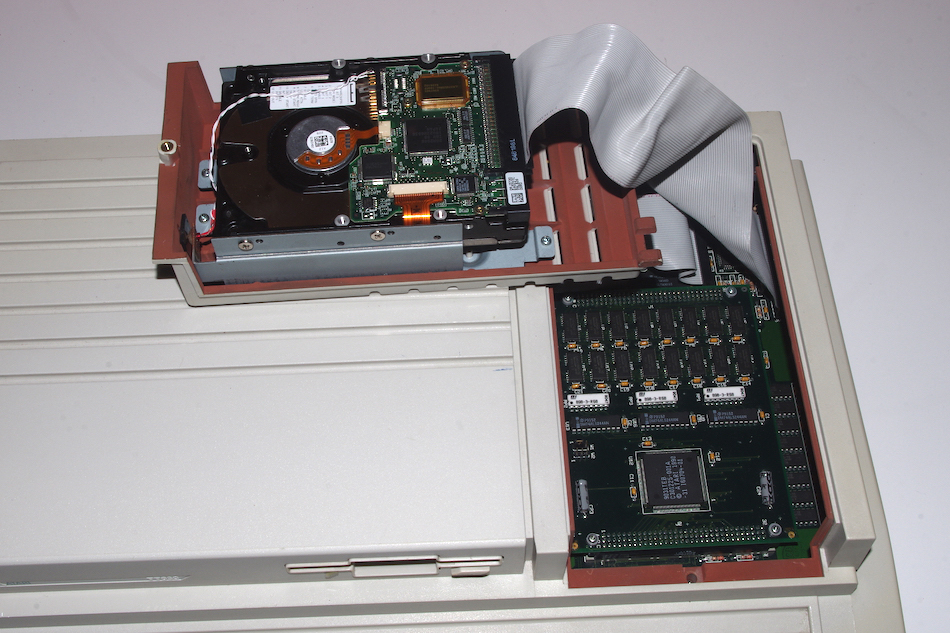

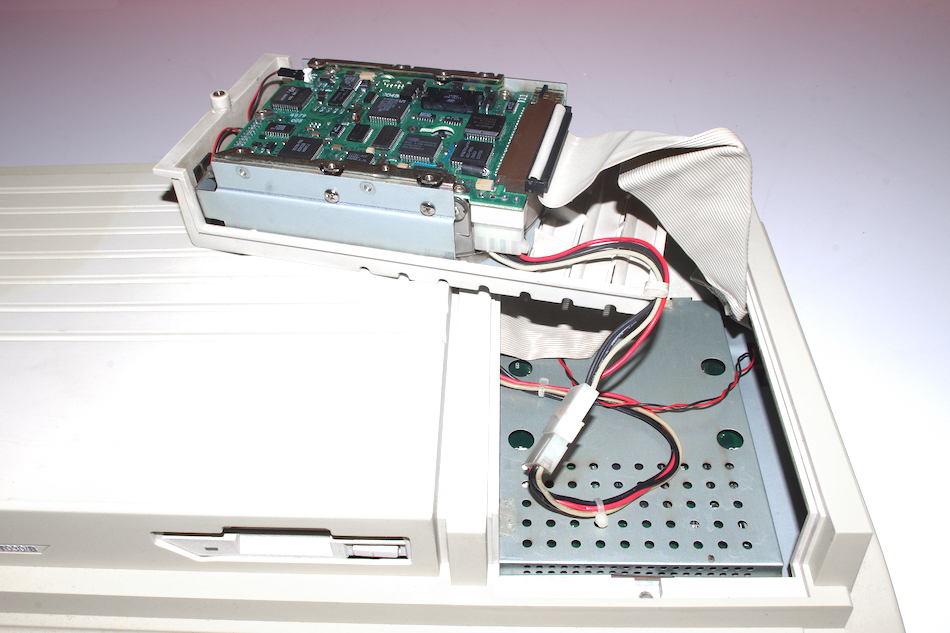

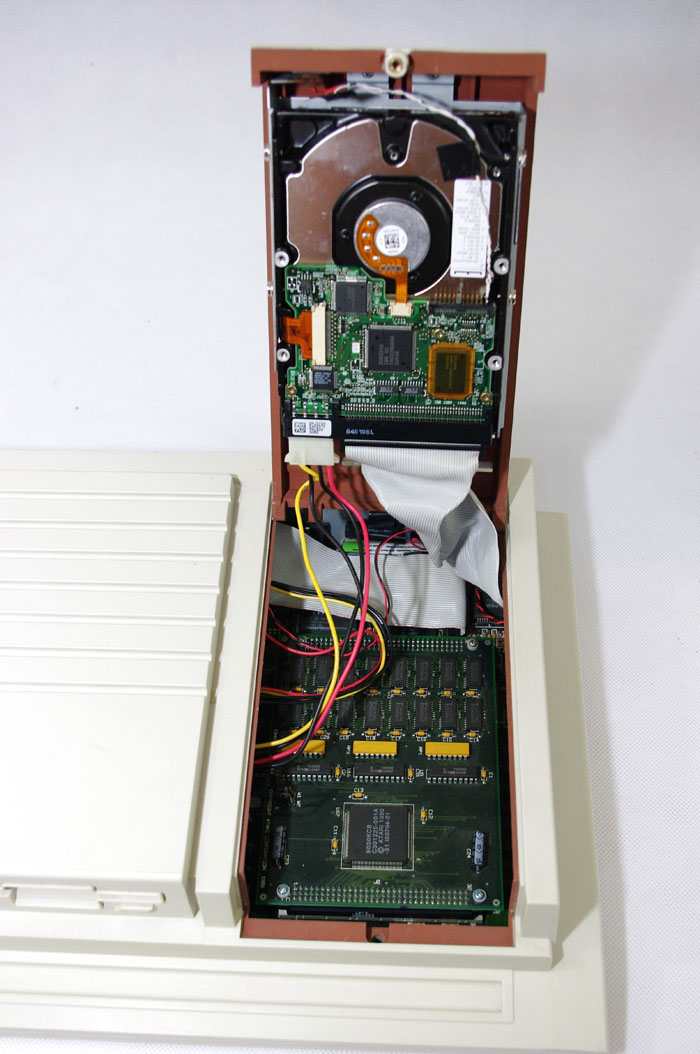

optional: Festplatte SCSI 3,5″ 48 oder 80 MB
Hersteller Atari Taiwan Manufacturing Corp.
31 Min-Chu Road
Tamshui, New Taipei City
Republik China Republik China
(Factory Code A1)

EFA Corporation
Werk Chung Li
Taipeh
Republik China Republik China
(Factory Code Y2)
Ankündigung 16. März 1988, CeBIT '88, Hannover (Prototyp mit 68020-Prozessor)
2. September 1988, Atari Messe, Düsseldorf (TT, TT/X)
Vorstellung 8. März 1989, CeBIT '89, Hannover (privat, mit modifiziertem TOS 1.04)
25. August 1989, Atari-Messe Düsseldorf (TT030/2-30)
13. November 1989, Fall COMDEX, Las Vegas (TT030/2)
Im Handel Deutschland 24. August 1990 (TT030/4-50, TT030/6-50, TT030/8-50)
USA Dezember 1990 (gewerblicher Gebrauch, FCC Class A)
USA Januar 1993 (Privatgebrauch, FCC Class B)
Einstellung der Produktion November 1993
Neupreis Deutschland
TT030/2-50 + PTC1426: 6498 DM (8/90) (2022: ca. € 5899)
TT030/4-50 + PTC1426: 7498 DM (8/90) (2022: ca. € 6806)
TT030/6-50 + PTC1426: 8198 DM (8/90) (2022: ca. € 7441)
TT030/8-80 + PTC1426: 8698 DM (8/90) (2022: ca. € 7895)
TT030/4-50: 4298 DM (12/90) (2022: ca. € 3901)
TT030/6-50: 4798 DM (12/90) (2022: ca. € 4355)
TT030/8-80: 5298 DM (12/90) (2022: ca. € 4809)

USA
TT030/2-50: $2998 (11/90) (2022: ca. $6800 / € 7050)
TT030/2-50: $2399,95 (1/91) (2022: ca. $5251 / € 4979)
TT030/4-50: $2799,95 (1/91) (2022: ca. $6126 / € 5808)
TT030/8-80: $3499,95 (1/91) (2022: ca. $7658 / € 7261)
TT030/8-80: $3799,95 (2/91) (2022: ca. $8314 / € 7883)

KAnada
TT030/2-40: C$3995 (6/90) (2022: ca. C$7730 / €5404)
Werbematerial Prospekt Atari TT  Prospekt Atari TT  Prospekt Atari TT  Prospekt Atari TT Information Atari TT/030X  Information Atari System V
Downloads 📖 Service Manual Atari TT



Peripherie

Atari-Modell Art Anschluss per
CDAR504 CD-ROM-Laufwerk Hard Disk
Megafile 20 Externe Festplatte Hard Disk
Megafile 30 Externe Festplatte Hard Disk
Megafile 44 Wechselplattenlaufwerk Hard Disk
Megafile 60 Externe Festplatte Hard Disk
PTC1426 VGA-Farbbildschirm Monitor
PTM144 VGA-Monochrombildschirm Monitor
SF314 Diskettenlaufwerk Floppy
SF354 Diskettenlaufwerk Floppy
SH204 Externe Festplatte Hard Disk
SH205 Externe Festplatte Hard Disk
SLM605 Laserdrucker Hard Disk, über Controller SLMC804
SLM804 Laserdrucker Hard Disk, über Controller SLMC804
SMM804 Matrixdrucker Printer
STM1 Maus Controller 0
SX212 Analogmodem Modem
TTM194 ECL-Großbildschirm Monitor
TTM195 ECL-Großbildschirm Monitor
nicht erschienene Hardware:
AtariFile 200 Festplatte SCSI
CDAR505 CD-ROM-Laufwerk SCSI
SLM406 Laserdrucker SCSI
