| Bildschirme |
| Atari PCM124 |
Der PCM124 erschien zusammen mit dem PC1 im September 1987 und gilt von allen PC-Bildschirmen der Marke Atari als der am weitesten verbreitete. Bei der Vorstellung im Januar 1987 auf der Winter CES war er noch als Grünmonitor gezeigt, das Serienmodell hat dagegen eine bernsteinfarbene Anzeige. Produziert wurde der Monitor von Samsung bis etwa Herbst 1989.

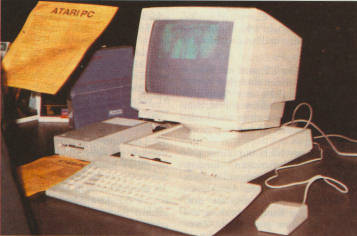

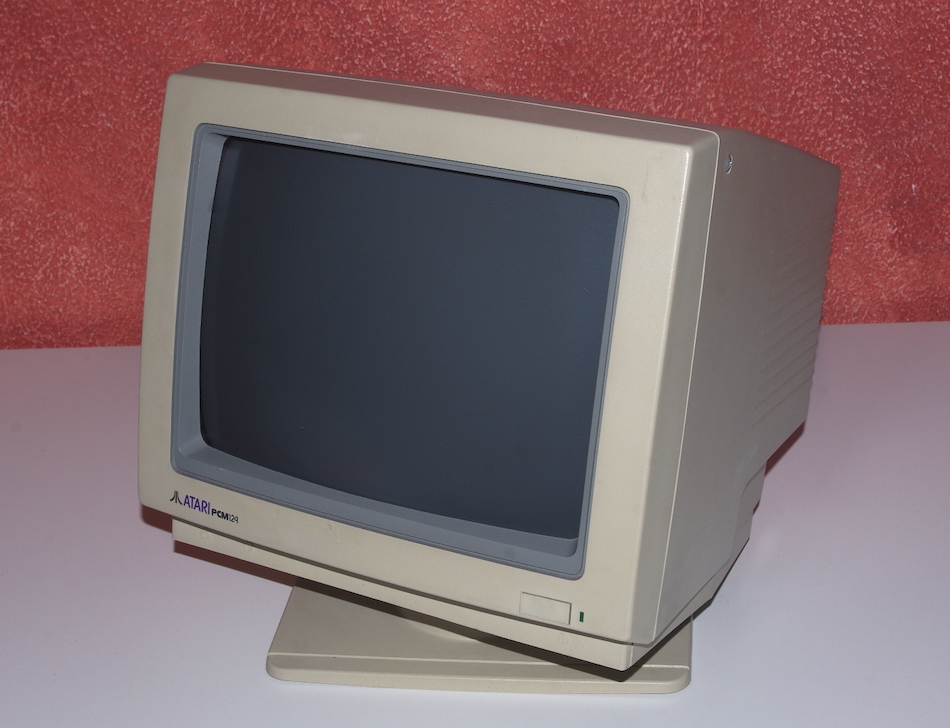

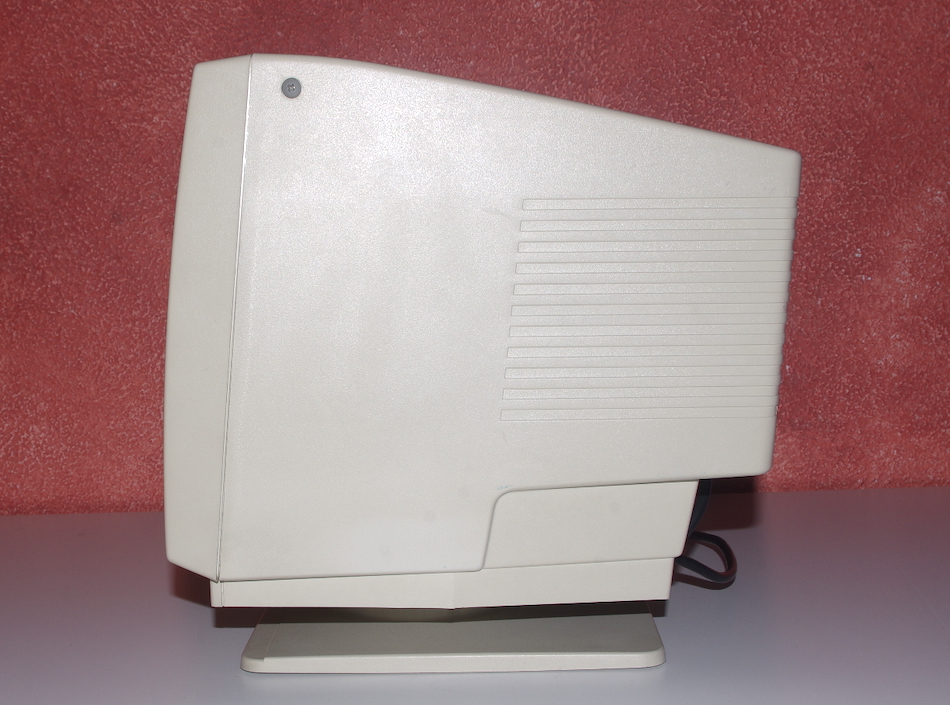

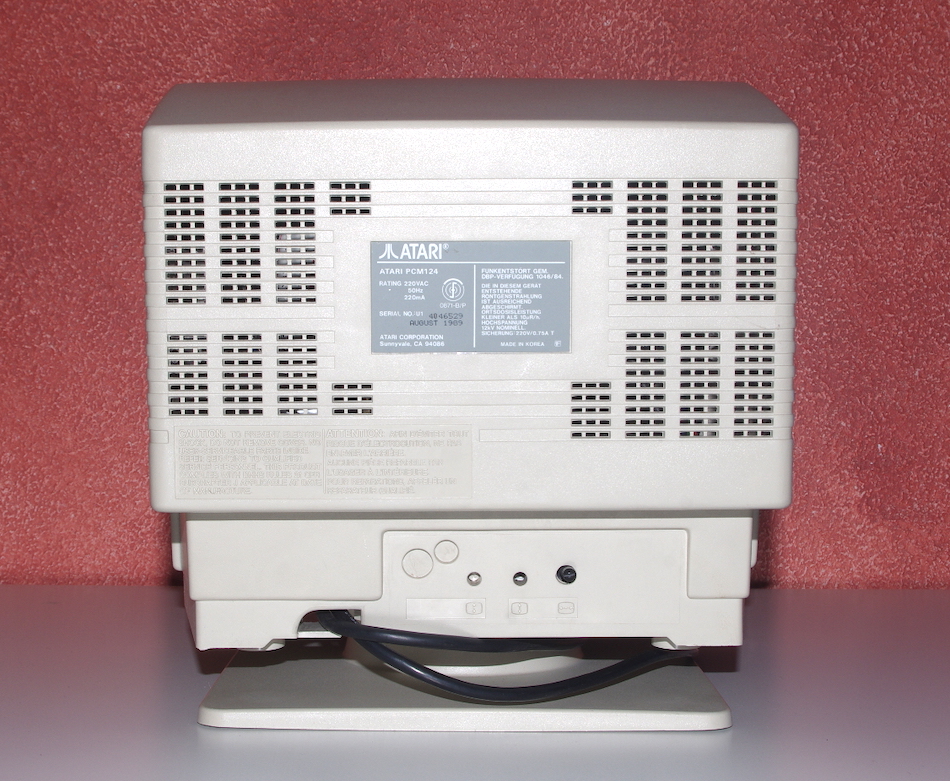

| Atari PCM124 Einzelne Bilder zum Vergrößern anklicken |
||
 |
||
 |
 |
 |
| Allgemeine Informationen | ||
| Modell | PCM124 | |
| Hersteller |
 Samsung Electronics Co. Ltd. 129 Samsung-ro Yeongtong-gu Suwon Gyeonggi, 16677  Republik Korea |
|
| Factory Code | U1 |
|
| Erstvorstellung | 08.01.1987 (Winter CES,  Las Vegas) |
|
| im Handel |
 03.09.1987 09/1987 12/1987
|
|
| Produktion eingestellt | 1990 | |
| verwendbar an | allen Computern mit CGA/EGA-Anschluss Atari: PC1, PC2, PC3, PC4, ABC286 / ABC286/30 |
|
| Technische Informationen | ||
| Bildschirmtyp | Kathodenstrahlröhre, monochrom | |
| Stromaufnahme | 45 W | |
| Bildschirmdiagonale | 12″ (30,48 cm) | |
| Grafikmodi | CGA: 640×200 + 320×200 EGA: 640×350 MDA/Hercules: 720×350 |
|
| Zeilenfrequenz | CGA: 15,75 kHz EGA: 21,8 kHz MDA/Hercules: 18,43 kHz |
|
| Bildwiederholrate | 50/60 Hz | |
| Ablenkungswinkel | 90° | |
| Videosignal | TTL | |
| Bildröhre | entspiegelt | |
| Einstellmöglichkeiten | Vorderseite: Helligkeit, Kontrast Rückseite: Bildgröße horizontal, Bildgröße vertikal |
|
| Anschluss | D-Sub-Stecker 9-polig, Kabel fest verdrahtet | |
| Abmessungen B×H×T | 30,3 × 30,5 × 29 cm | |
| Gewicht | 6800 g | |
↑ Nach oben

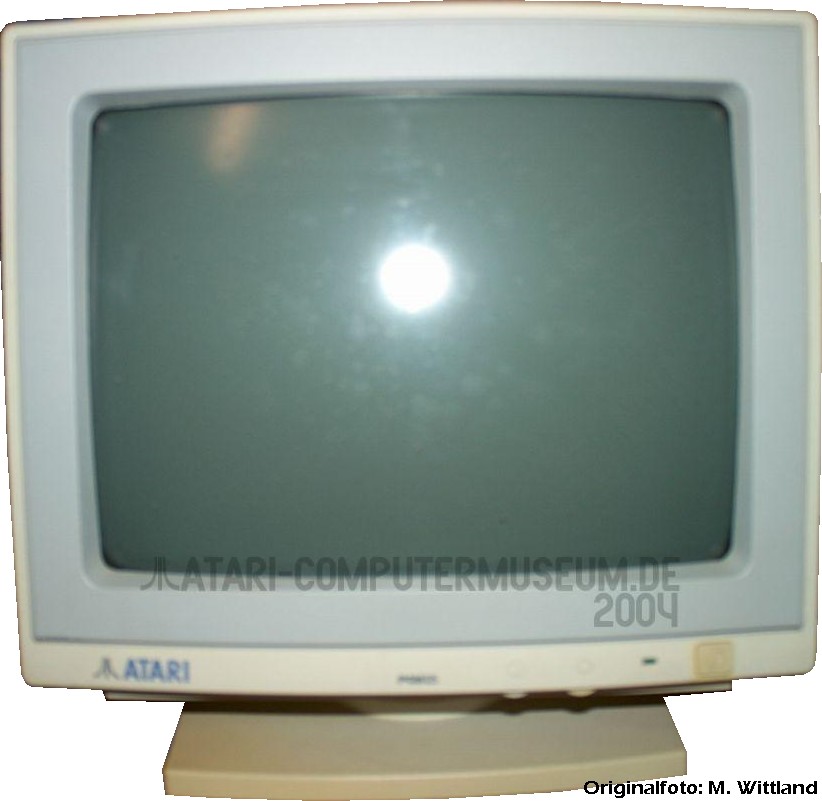

| Atari PCM125 |
| Atari PCM125 | ||
 |
||
| Bildquelle: Mit freundlicher Genehmigung von Matthias Wittland |
||
| Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari PCM125 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Modell | PCM125 | |
| Erstvorstellung | 16.10.1989 (Systems '89, München) |
|
| im Handel | 16.10.1989 |
|
| Produktion eingestellt | 1991 | |
| verwendbar an | allen Computern mit CGA/EGA-Anschluss Atari: PC1, PC2, PC3, PC4, ABC286 |
|
| Technische Informationen | ||
| Bildschirmtyp | Kathodenstrahlröhre, monochrom | |
| Bildschirmdiagonale | 12″ (30,48 cm) | |
| Grafikmodi | CGA: 640×200 + 320×200 EGA: 640×350 MDA/Hercules: 720×350 |
|
| Zeilenfrequenz | CGA: 15,75 kHz EGA: 21,8 kHz MDA/Hercules: 18,43 kHz |
|
| Bildwiederholrate | 50/60 Hz | |
| Ablenkungswinkel | 90° | |
| Videosignal | TTL | |
| Bildröhre | entspiegelt | |
| Anschluss | D-Sub-Stecker 9-polig | |
↑ Nach oben
| Atari PCM144 |

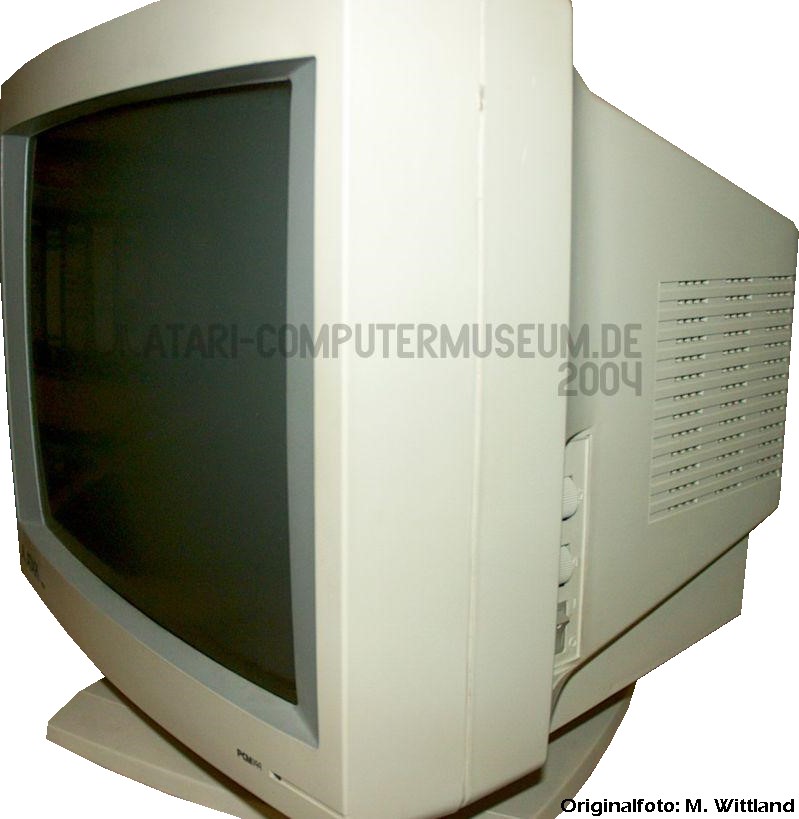

Mit dem Aufkommen des VGA-Grafikstandards und der Integration in den höheren IBM-Kompatiblen wie PC4, PC5 und der ABC-Serie wurde auch ein neuer Bildschirm nötig, da die bisherigen Modelle PCM124 und PCM125 auf Grund des völlig anderen Videosignals nicht an diesen verwendet werden können. Dazu erschien 1991 der 14″-Monitor PCM144, der bis etwa 1992 produziert wurde.
| Atari PCM144 | ||
 |
||
| Bildquelle: Mit freundlicher Genehmigung von Matthias Wittland |
||
| Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari PCM144 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Modell | Atari PCM144 | |
| Hersteller | ||
| im Handel |  November 1991 |
|
| Produktion eingestellt | Sommer 1992 | |
| verwendbar an | allen Computern mit VGA-Anschluss Atari: PC4, PC5, ABC286, ABC386, TT030, Falcon 030 |
|
| Bildschirmtyp | Kathodenstrahlröhre | |
| Bildschirmdiagonale | 14″ (35,56 cm) | |
| Auflösung | max. 640×480 | |
| Videosignal | VGA analog | |
| Bildröhre | entspiegelt | |
| Anschluss | D-Sub-Stecker 15-polig (hohe Dichte) | |
↑ Nach oben
| Atari PCM145 |

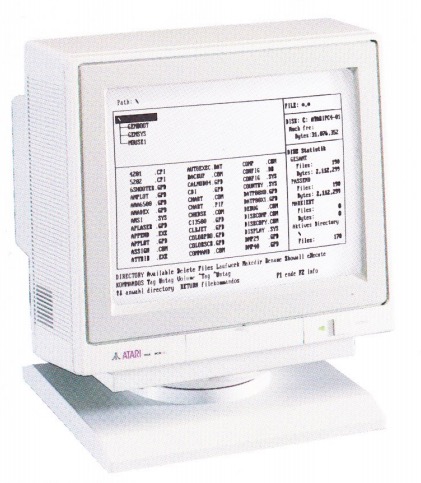

| Atari PCM145 | ||
 |
||
| Bildquelle: Offizielles Produktfoto der Atari Corporation |
||
| Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari PCM145 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Modell | PCM145 | |
| Erstvorstellung | 16.10.1989 (Systems '89, München) |
|
| im Handel | 16.10.1989 |
|
| Produktion eingestellt | 11/1991 | |
| verwendbar an | allen Computern mit VGA-Anschluss Atari: PC4, PC5, ABC286, ABC386SX, ABC386SX/DXII, TT030, Falcon 030 |
|
| Technische Informationen | ||
| Bildschirmtyp | Kathodenstrahlröhre | |
| Stromaufnahme | 30 W | |
| Bildschirmdiagonale | 14″ (35,56 cm) | |
| Auflösung | max. 640×480 | |
| Zeilenfrequenz | 31,467 kHz | |
| Bildwiederholrate | 60–70 Hz | |
| Ablenkungswinkel | 90° | |
| Videosignal | VGA analog | |
| Bildröhre | entspiegelt | |
| Anschluss | D-Sub-Stecker 15-polig (hohe Dichte) | |
| Abmessungen B×H×T | 33 × 30,3 × 31 cm | |
| Gewicht | 7000 g | |
↑ Nach oben
| Atari PTM144 |

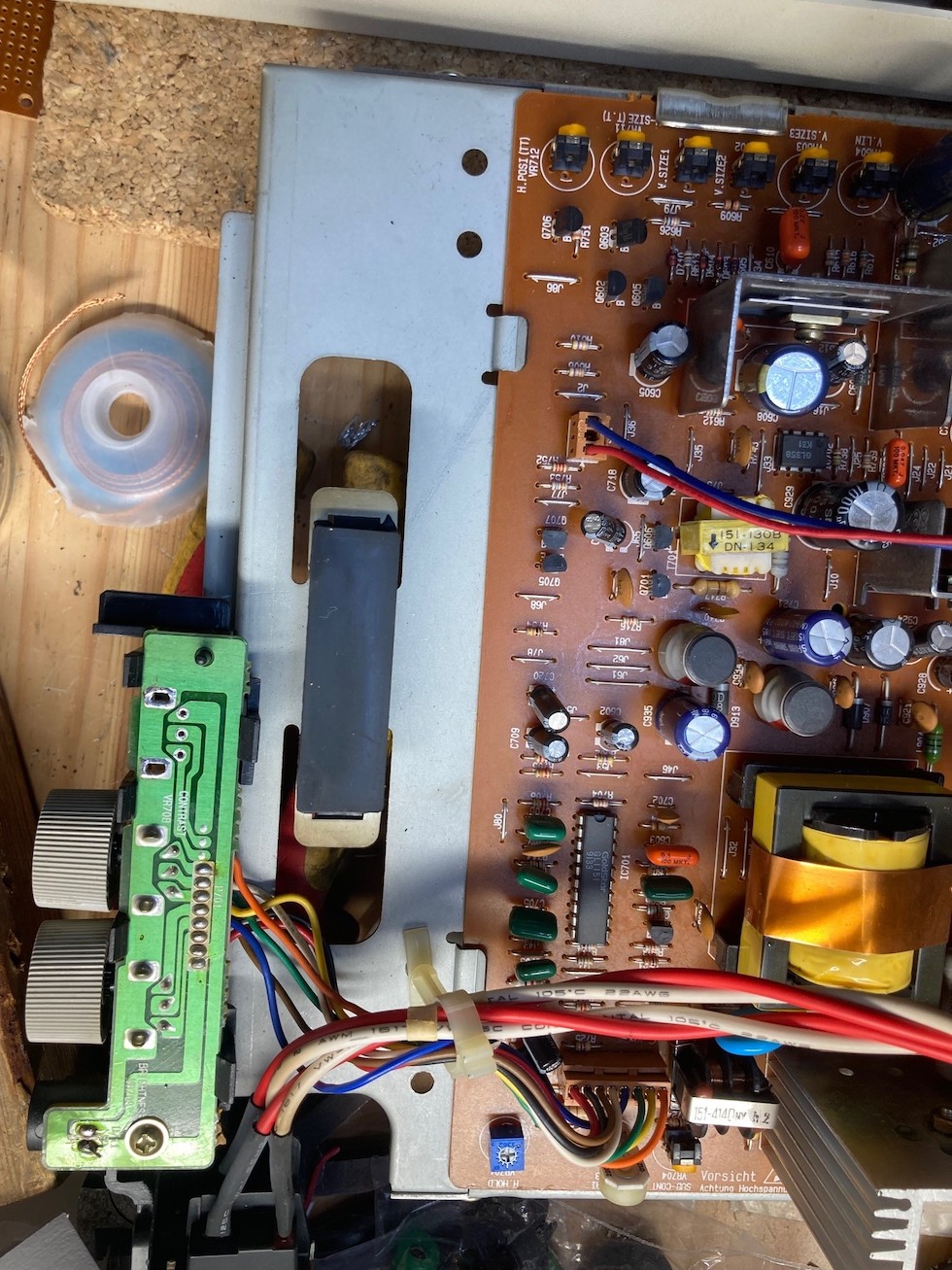

Hierbei handelt es sich um einen VGA-Monochrombildschirm mit 14″-Bildröhre, der an Atari TT und Falcon sowie an allen anderen Computern mit VGA-Anschluss verwendet werden kann. Die maximale Auflösung beträgt 640×480 Bildpunkte. Wie bei SM144 und SM146 ist hier ein auf das Gehäuse von TT und Mega STE passender Standfuß enthalten.

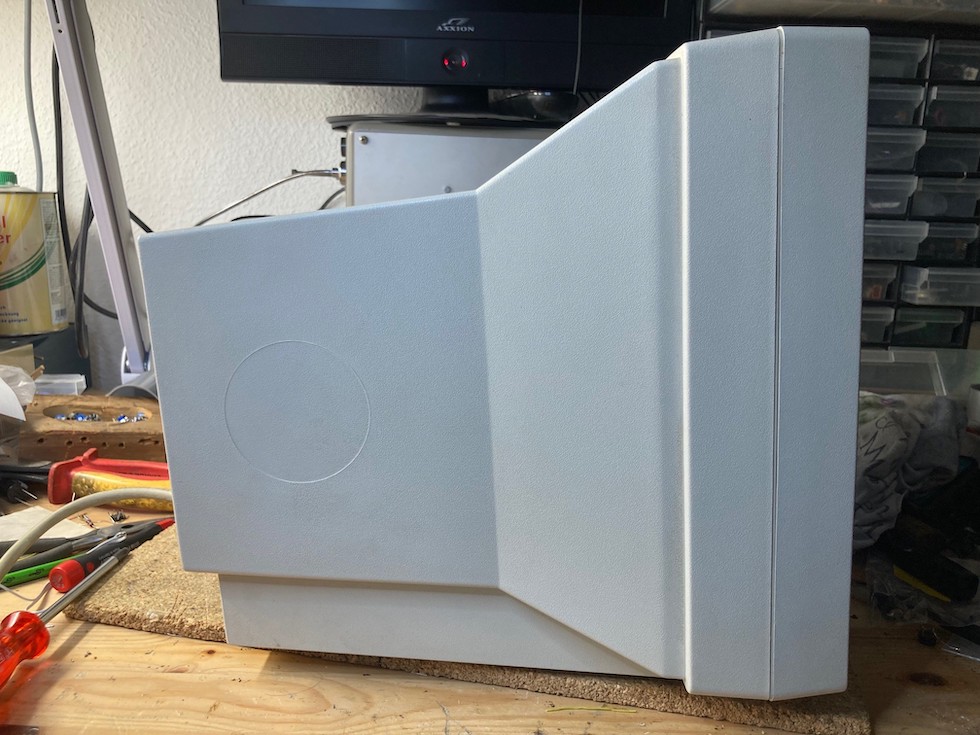

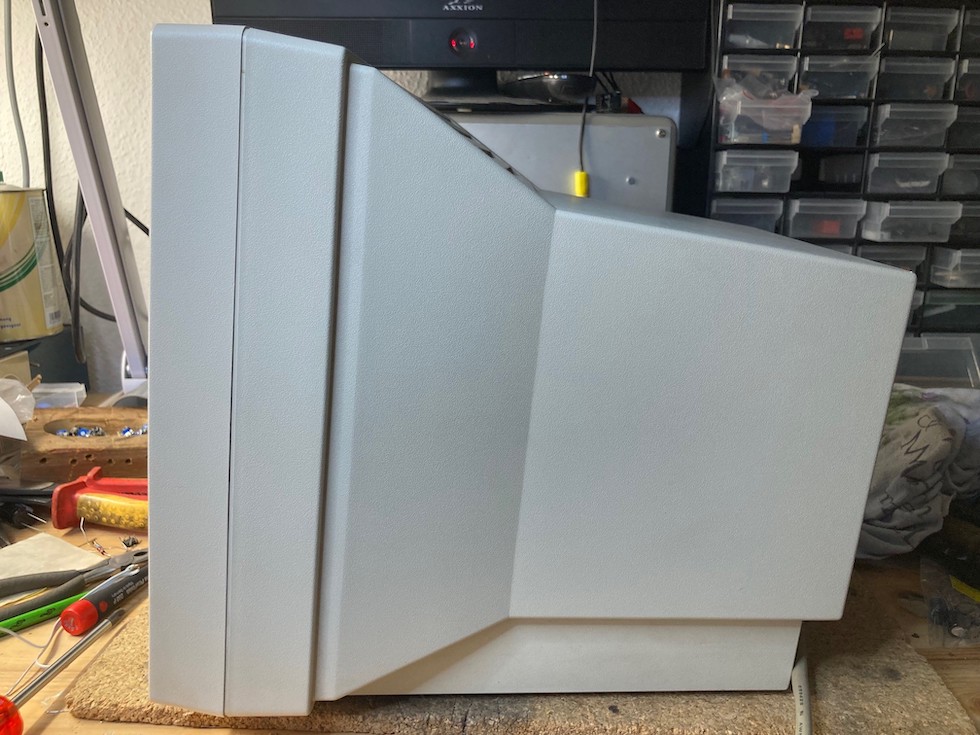

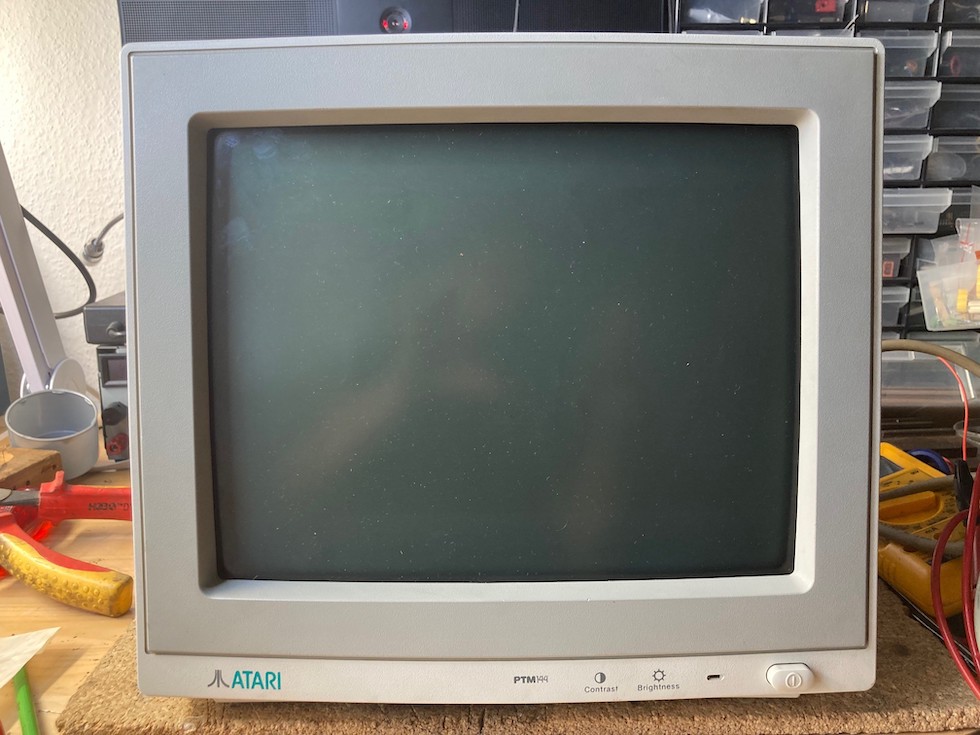

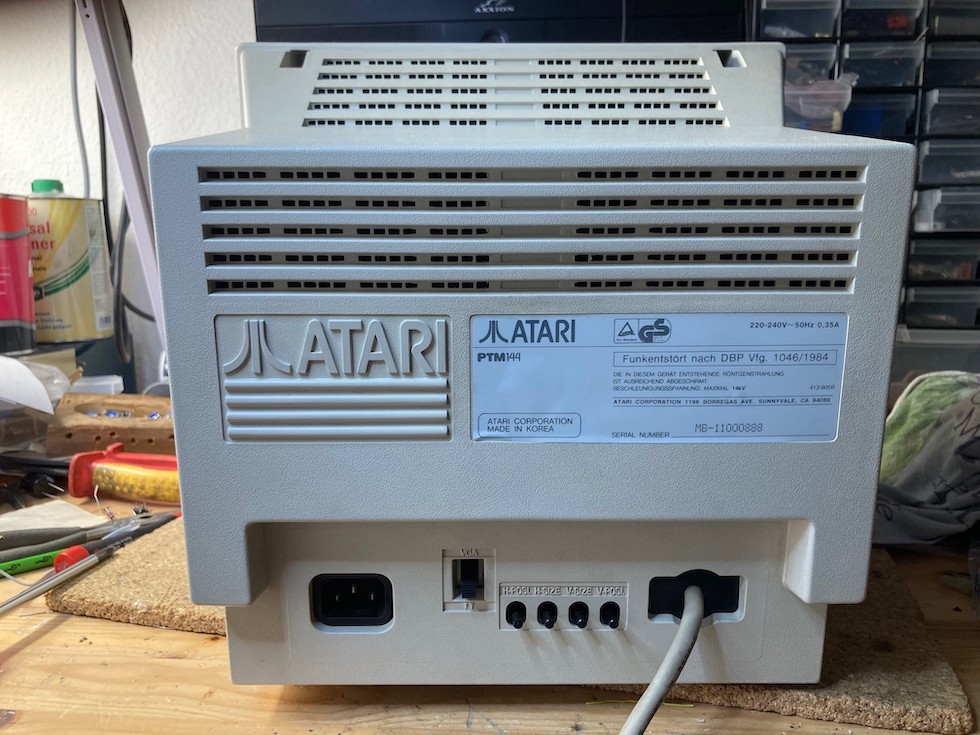

| Atari PTM144 Einzelne Bilder zum Vergrößern anklicken |
||
 |
||
 |
 |
 |
 |
|
 |

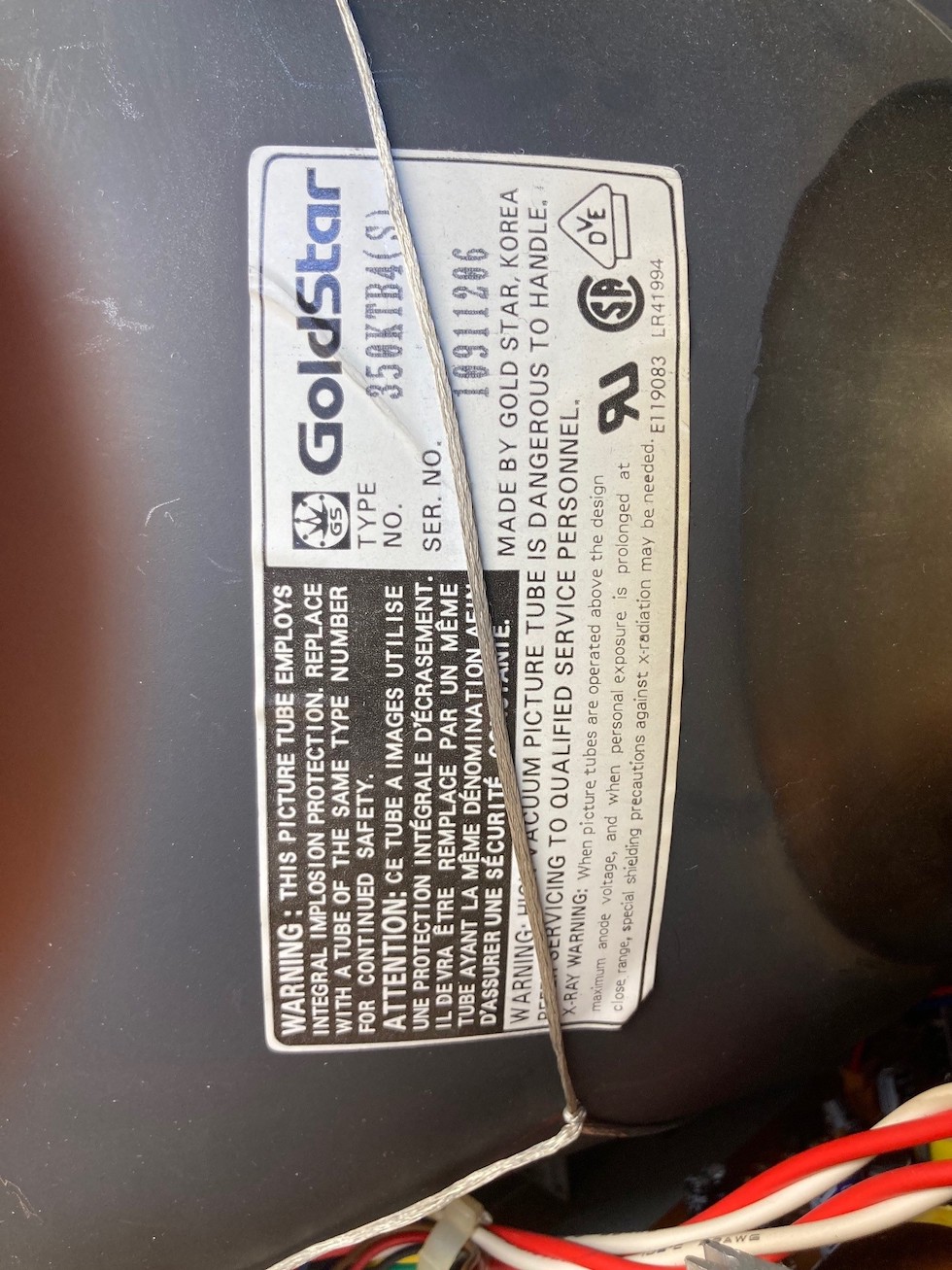

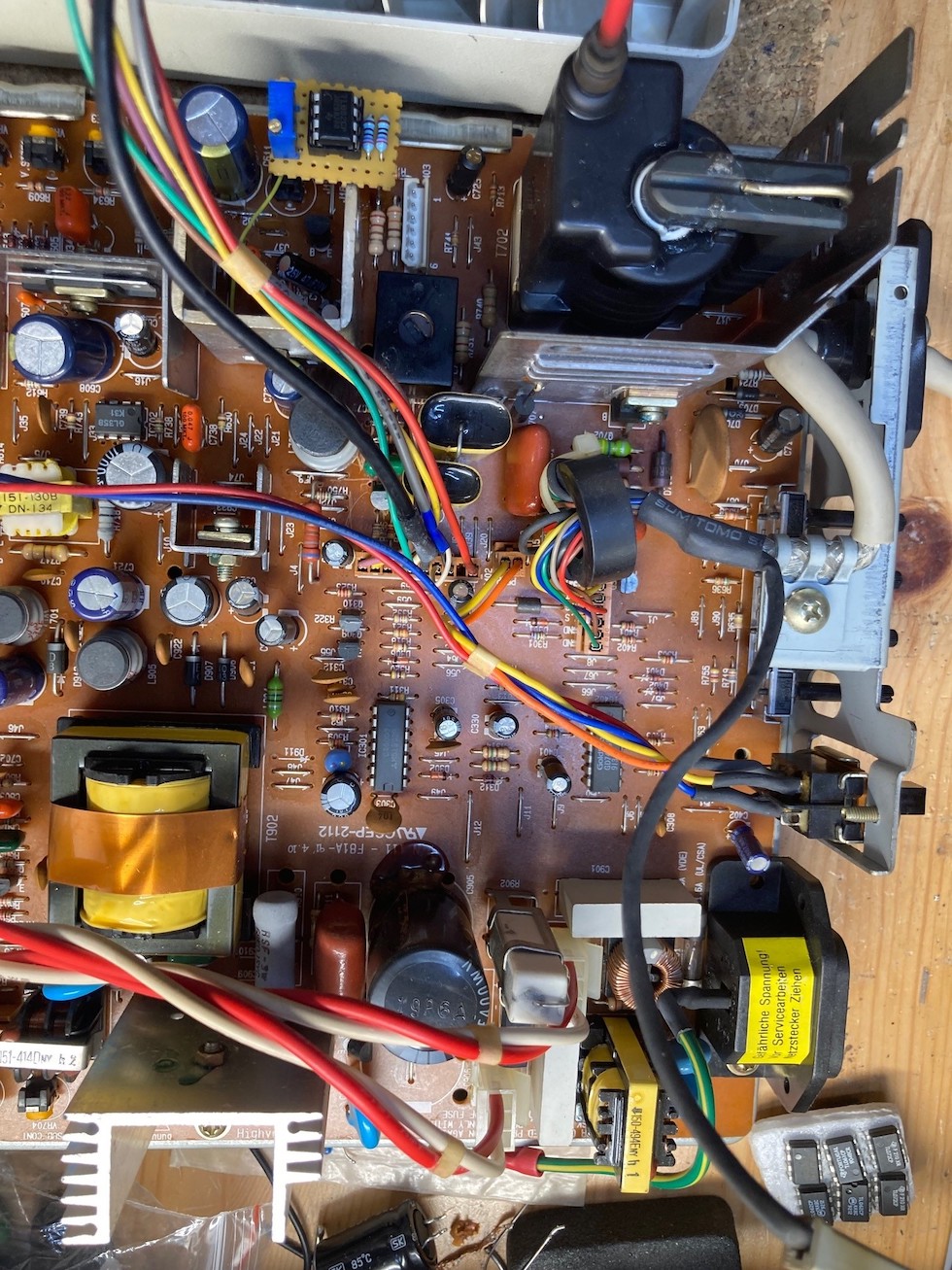

| Bildnachweise: Alle Bilder mit freundlicher Genehmigung von „Röhrenjoe“ |
||
| Modell PTM144 noch nicht in der Sammlung Sie haben einen Atari PTM144 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Modell | PTM144 | |
| Hersteller |
 GoldStar Co., Ltd. 128 Yeoui-daero Yeoui-dong, Yeongdeungpo-gu, Seoul Republik Korea |
|
| Factory Code | N1 |
|
| Ankündigung | 08.09.1990 | |
| Erstvorstellung | 13.03.1991 (CeBIT '91, Hannover) |
|
| im Handel | 1991 | |
| Produktion eingestellt | 1992 | |
| verwendbar an | allen Computern mit VGA-Ausgang | |
| Technische Informationen | ||
| Bildschirmtyp | Kathodenstrahlröhre, entspiegelt | |
| Darstellung | Graustufen | |
| Stromverbrauch | 77 W | |
| Bildschirmdiagonale | 14″ (35,56 cm) | |
| max. Auflösung | 640×480 Pixel | |
| Zeilenfrequenz | 31,46 kHz | |
| Bildwiederholrate | 60/70 Hz | |
| Ablenkungswinkel | 90° | |
| Leuchtschicht | Phosphor WD weiß | |
| Videosignal | VGA | |
| Bildröhre | entspiegelt | |
| Einstellmöglichkeiten | Front: Kontrast, Helligkeit Rückseite: Umschalter VGA/TTL, H-Position, H-Größe, V-Größe, V-Position |
|
| Anschluss | D-Sub-Stecker 15-polig HD | |
| Abmessungen B×H×T | 35 × 32,5 × 36 cm | |
| Gewicht | 7500 g | |
| Downloads | ||

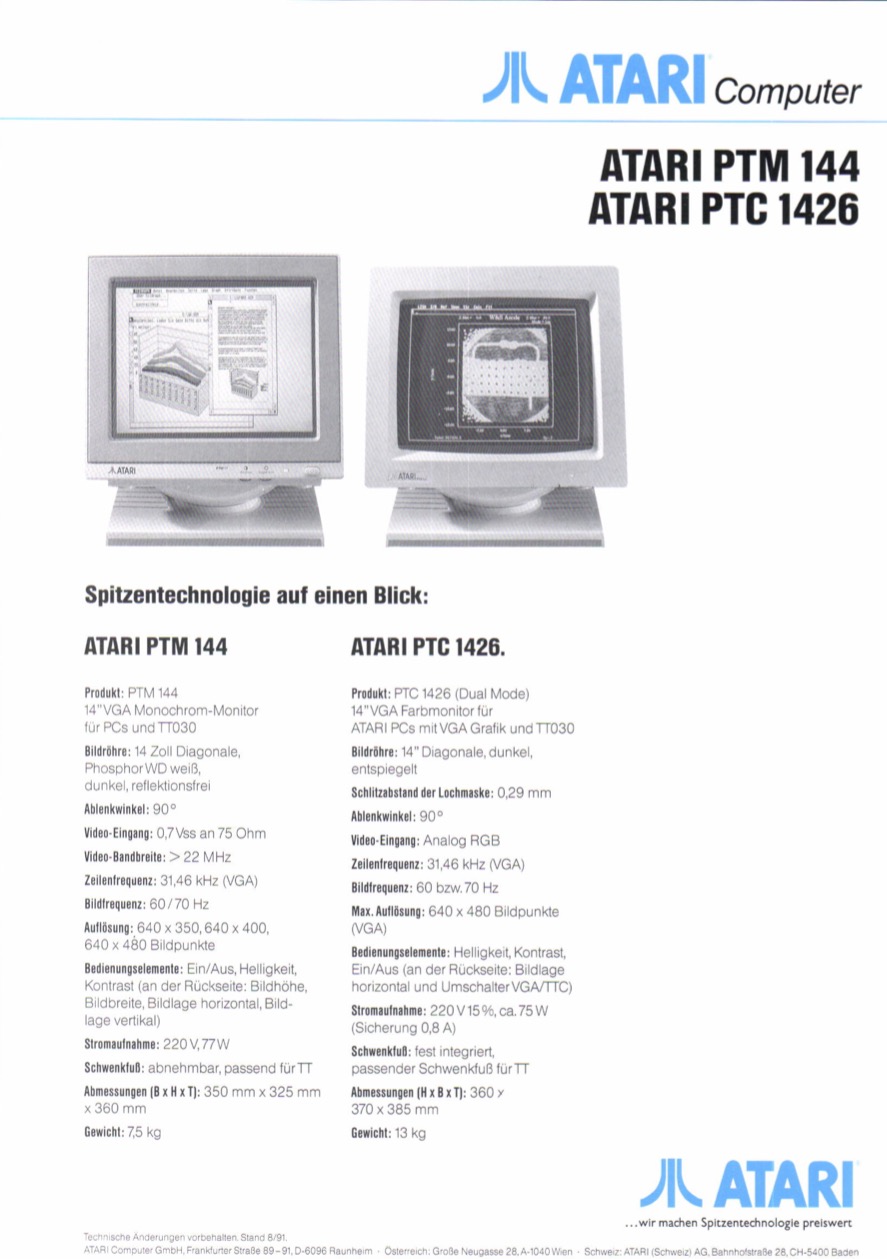

| Werbeprospekt |  |
|
↑ Nach oben
| Atari PCC1414 |
Der 14-Zoll-EGA-Farbbildschirm wurde im Frühjahr 1989 als Ergänzung zum bis dahin einzigen erhältlichen Atari PC-Bildschirm PCM124 auf den Markt gebracht.
| Atari PCC1414 | ||
| Keine Bilder – Modell noch nicht in der Sammlung Sie haben einen Atari PCC1414 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Modell | PCC1414 | |
| im Handel | Frühjahr 1989 | |
| Produktion eingestellt | 1990 | |
| verwendbar an | allen Computern mit CGA/EGA-Anschluss Atari: PC1, PC2, PC3, PC4 (1989), ABC286 |
|
| Technische Informationen | ||
| Bildschirmtyp | Kathodenstrahlröhre | |
| Bildschirmdiagonale | 14″ (35,56 cm) | |
| Grafikmodi | CGA: 640×200 (monochrom), 320×200 (4 Farben) EGA: 640×350 (16 Farben) |
|
| Zeilenfrequenz | 15,75–21,849 kHz | |
| Bildwiederholrate | 60 Hz | |
| Ablenkungswinkel | 90° | |
| Lochmaske | 0,29 mm | |
| Videosignal | TTL | |
| Bildröhre | entspiegelt | |
| Anschluss | D-Sub-Stecker 9-polig, Kabel fest verdrahtet | |
| Gewicht | 11 kg | |
↑ Nach oben
| Atari PCC1415 |

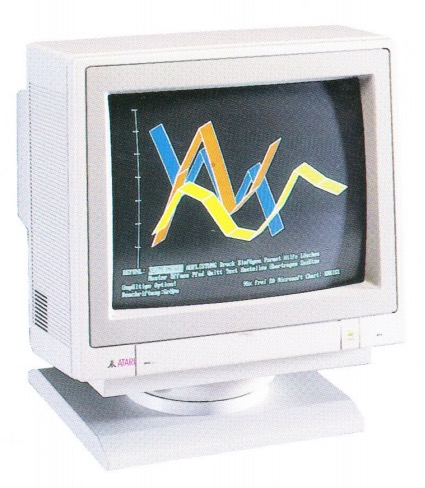

Nachfolger des PCC1414 wurde 1989 der PCC1415, der äußerlich dem PCC1425 und dem PCM145 gleicht.
| Atari PCC1415 | ||
 |
||
| Bildquelle: Offizielles Produktfoto der Atari Corporation |
||
| Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari PCC1415 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Modell | PCC1415 | |
| Erstvorstellung | 16.10.1989 (Systems '89, München) |
|
| im Handel | > 16.10.1989 |
|
| Produktion eingestellt | 1991 | |
| verwendbar an | allen Computern mit CGA/EGA-Anschluss Atari: PC1, PC2, PC3, PC4, ABC286 |
|
| Technische Informationen | ||
| Bildschirmtyp | Kathodenstrahlröhre | |
| Stromaufnahme | 85 W | |
| Bildschirmdiagonale | 14″ (35,56 cm) | |
| Grafikmodi | CGA: 640×200 (monochrom), 320×200 (4 Farben) EGA: 640×350 (16 Farben) |
|
| Zeilenfrequenz | 15,75–21,849 kHz | |
| Bildwiederholrate | 60 Hz | |
| Ablenkungswinkel | 90° | |
| Lochmaske | 0,29 mm | |
| Videosignal | TTL | |
| Bildröhre | entspiegelt | |
| Anschluss | D-Sub-Stecker 9-polig, Kabel fest verdrahtet | |
| Abmessungen B×H×T | 35,6 × 32,5 × 40,7 cm | |
| Gewicht | 11 kg | |
↑ Nach oben

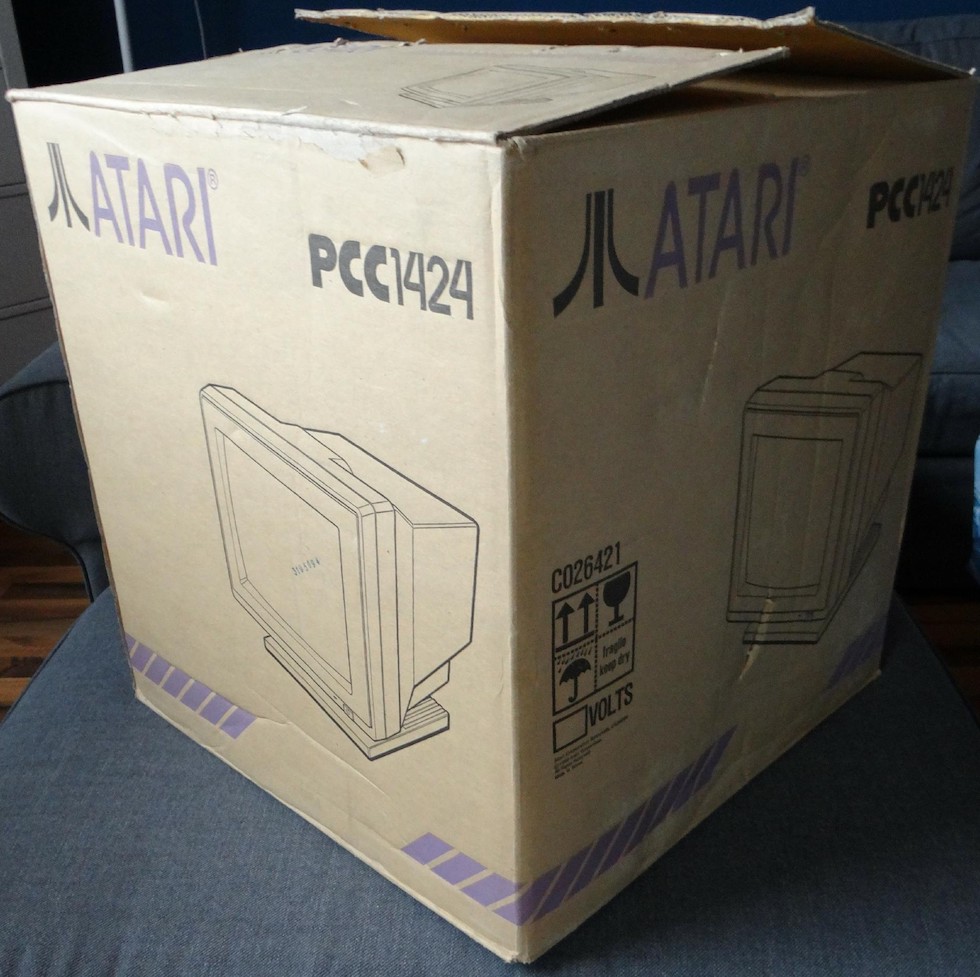

| Atari PCC1424 |
Ca. 1989/90

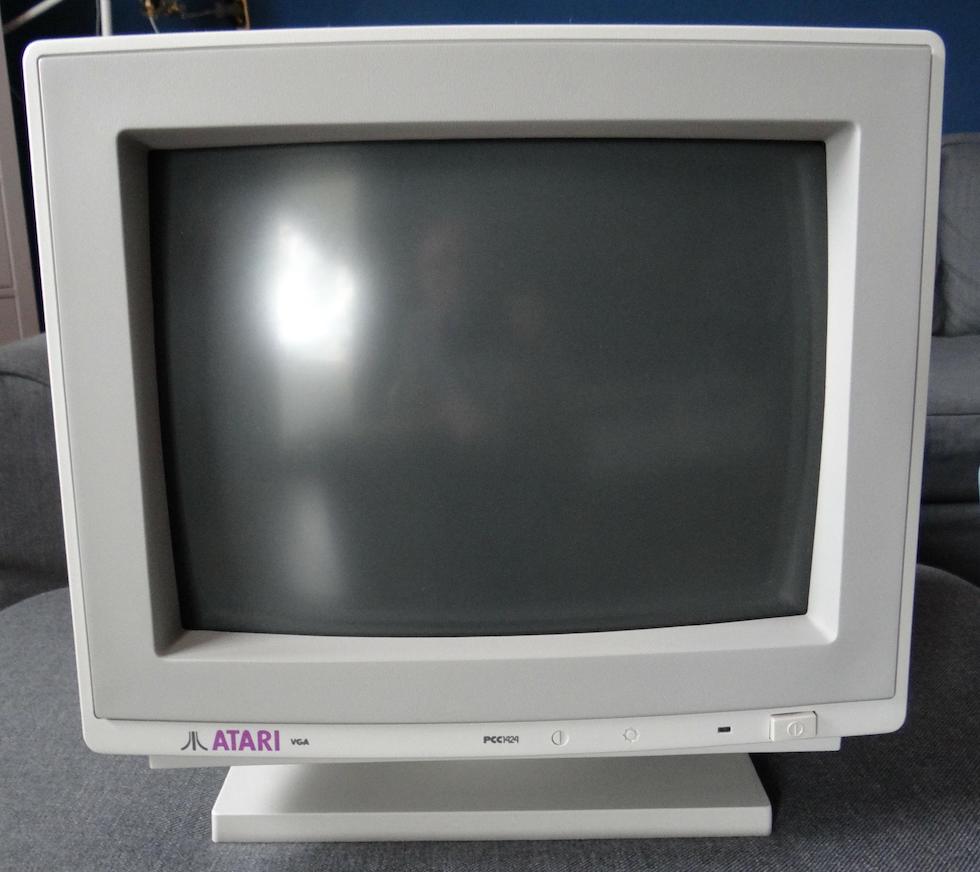

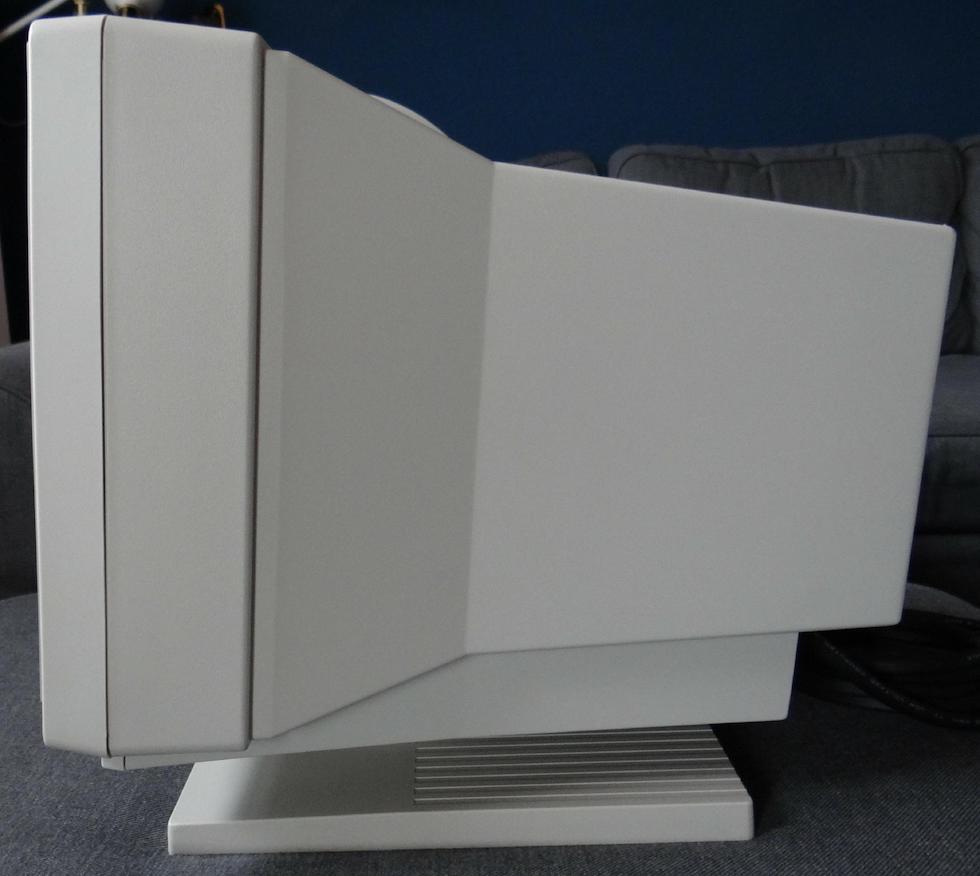

| Atari PCC1424 | ||
 |
||
|
|
|
|
|
|
|
|
|

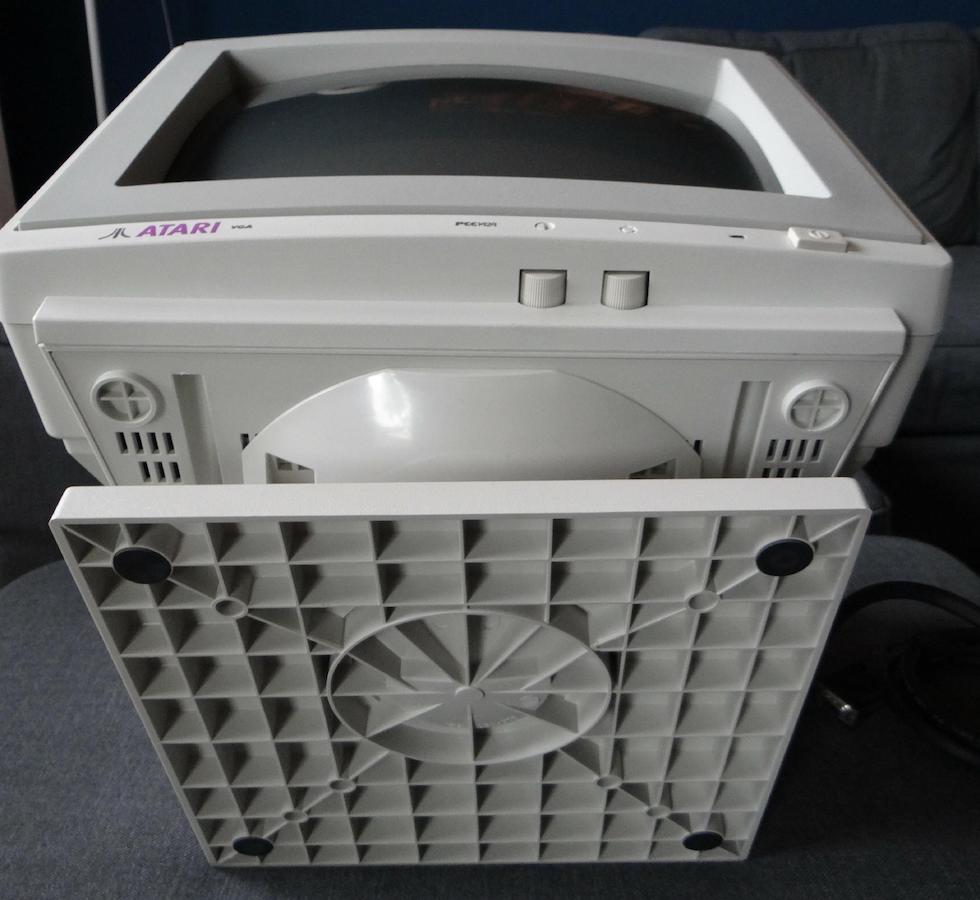

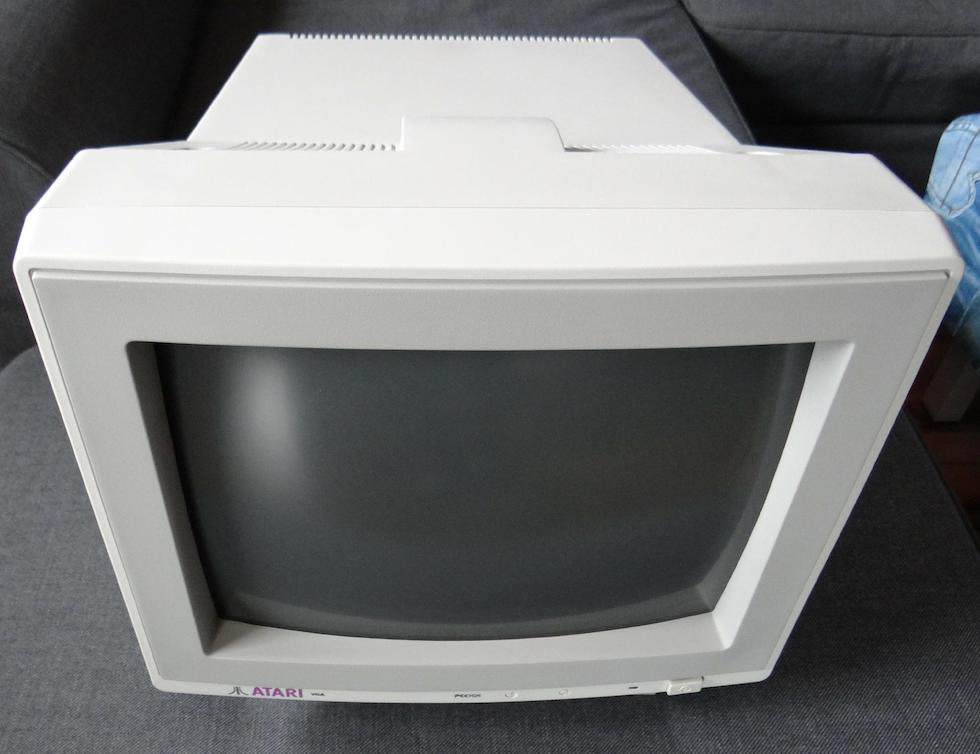

| Bildquellen: Von "Thomas" zur Verfügung gestellt |
||

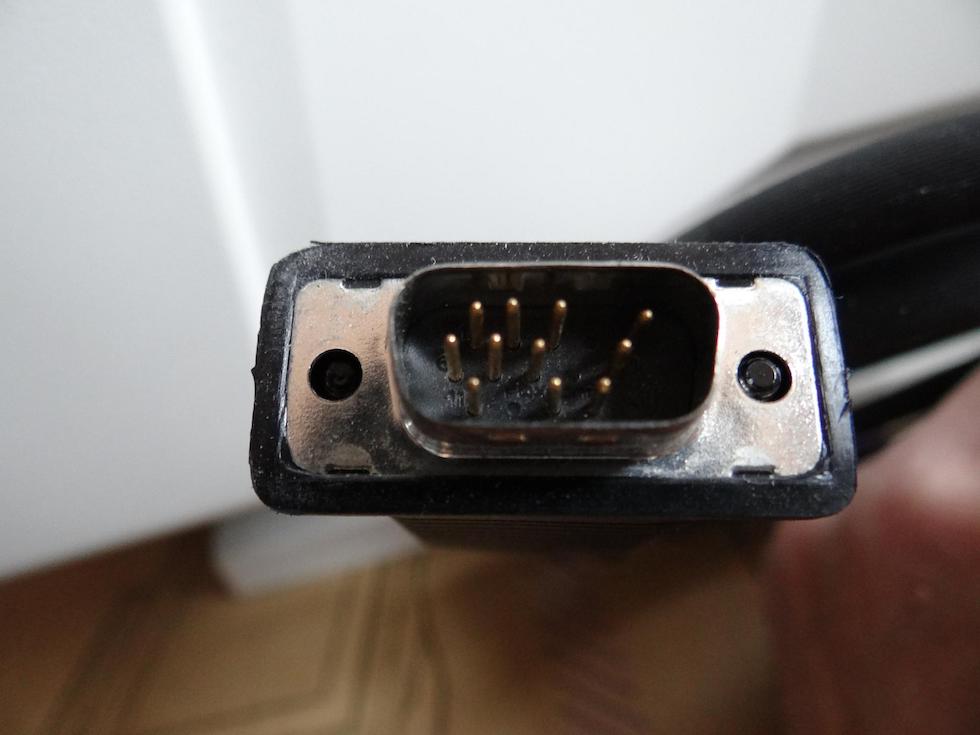

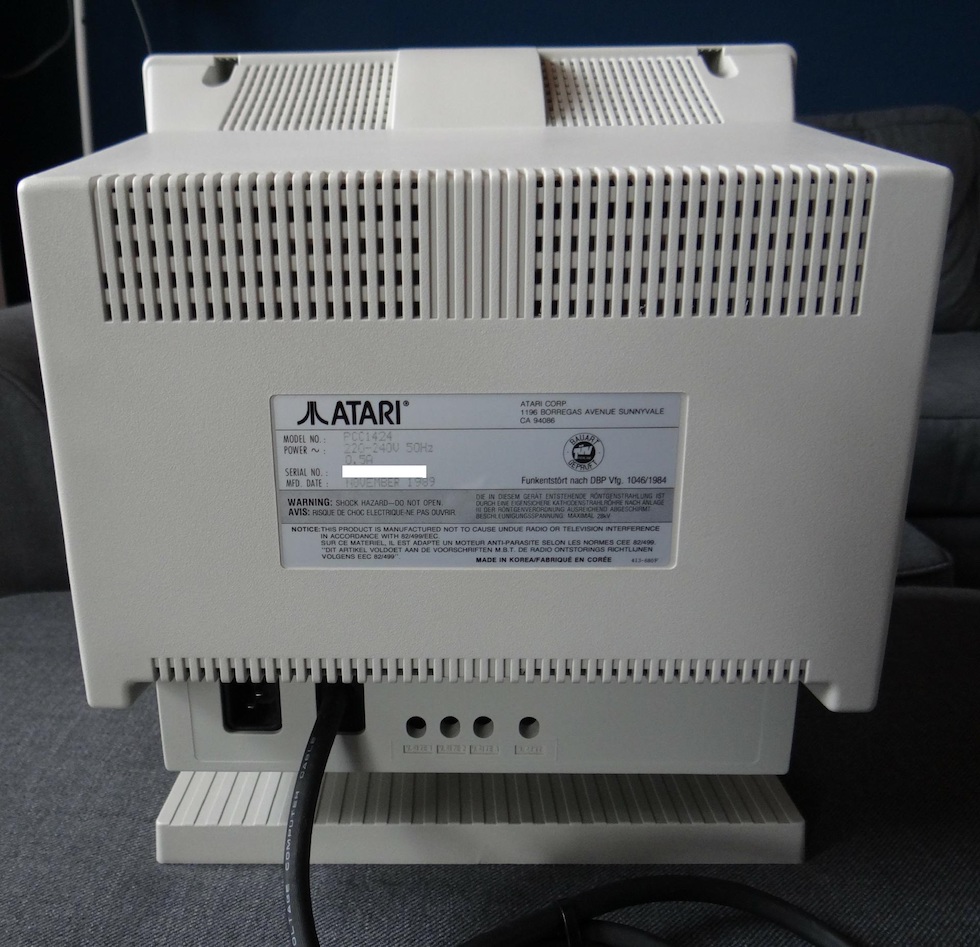

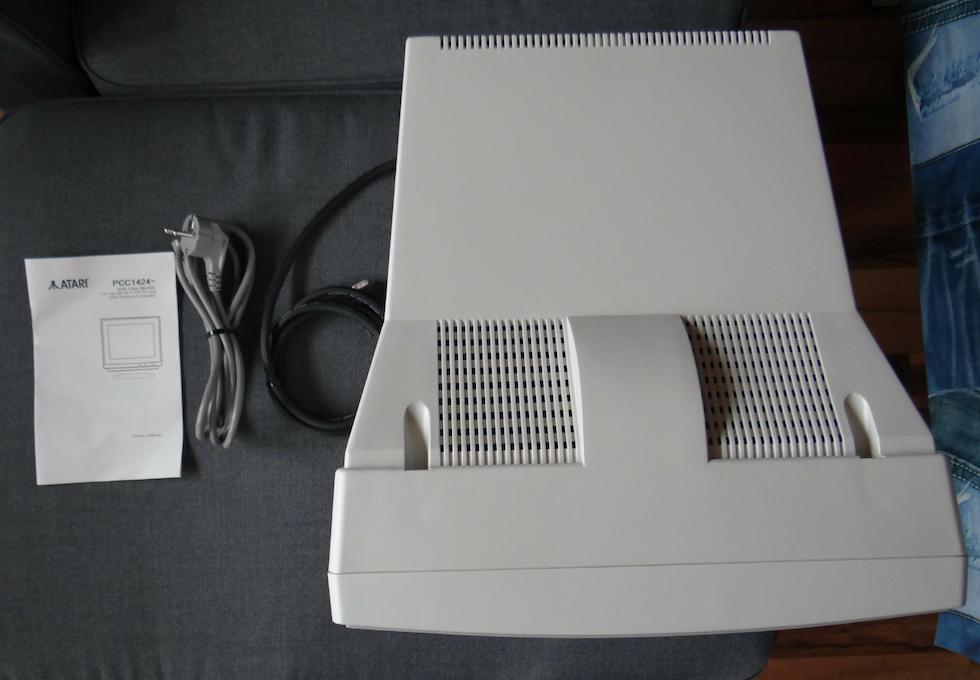

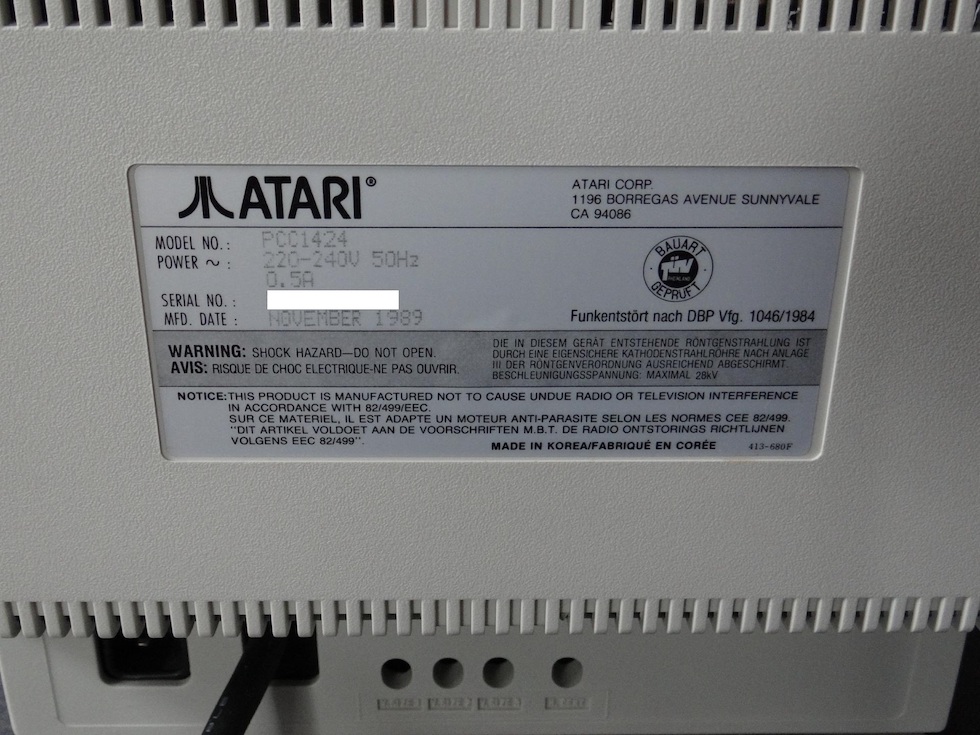

| Modell noch nicht in der Sammlung Sie haben einen Atari PCC1424 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Modell | Atari PCC1424 | |
| Hersteller | ||
| Produktionszeitraum | ca. 1989 bis 1991 | |
| verwendbar an | allen Computern mit VGA-Anschluss Atari: PC4, PC5, ABC286, TT030, Falcon 030 |
|
| Bildschirmtyp | Kathodenstrahlröhre | |
| Stromaufnahme | ||
| Bildschirmdiagonale | 14″ (35,56 cm) | |
| Auflösung | ||
| Zeilenfrequenz | ||
| Bildwiederholrate | ||
| Ablenkungswinkel | ||
| Lochmaske | ||
| Videosignal | ||
| Bildröhre | ||

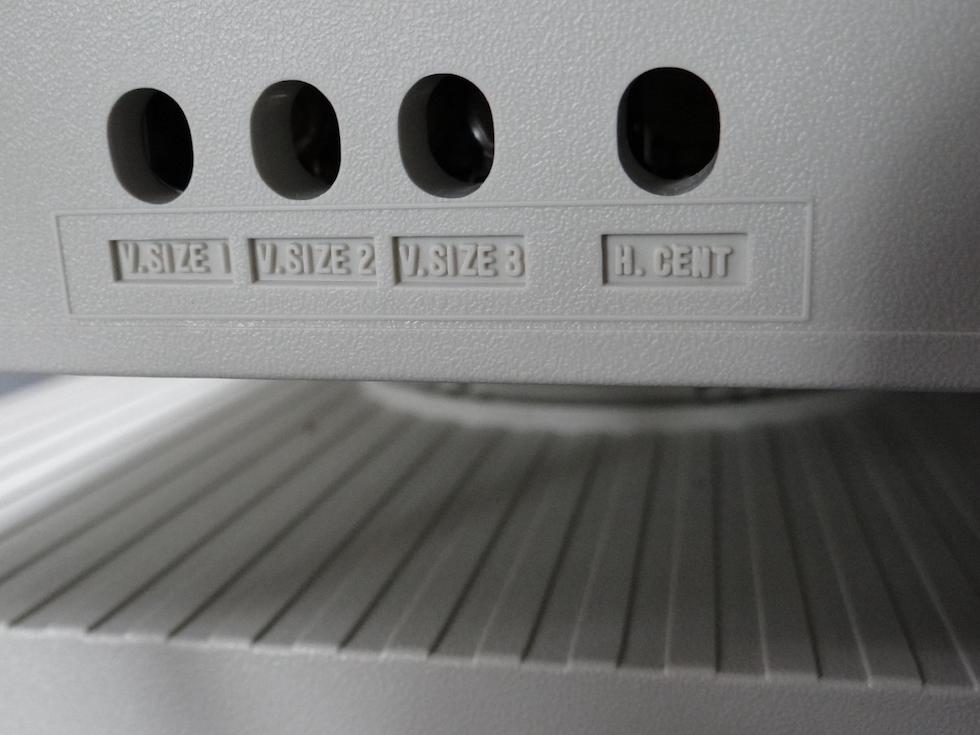

| Einstellmöglichkeiten | Front: Helligkeit, Kontrast Rückseite: V.Size, V.Size 2, V.Size 3, H.Cent |
|
| Anschluss | D-Sub-Stecker 15-polig (hohe Dichte) | |
| Abmessungen B×H×T | ||
| Gewicht | ||
| Neupreis | ||
↑ Nach oben
| Atari PCC1425 |

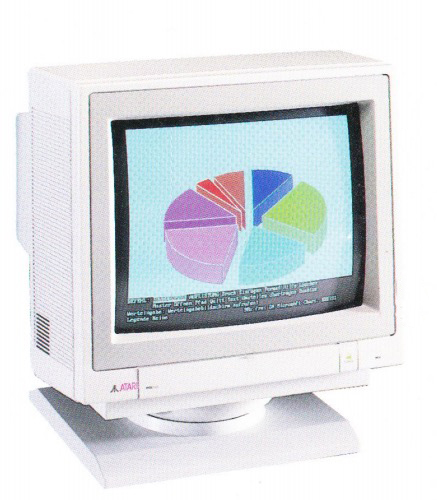

| Atari PCC1425 | ||
|
||
| Bildquelle: Offizielles Produktfoto der Atari Corporation |
||
| Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen Atari PCC1425 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Modell | PCC1425 | |
| Erstvorstellung | 16.10.1989 (Systems '89, München) |
|
| im Handel | 16.10.1989 |
|
| Produktion eingestellt | Sommer 1992 | |
| verwendbar an | allen Computern mit VGA-Anschluss Atari: PC4, PC5, ABC286, ABC386SX, ABC386SX/DXII, TT030, Falcon 030 |
|
| Technische Informationen | ||
| Bildschirmtyp | Kathodenstrahlröhre | |
| Stromaufnahme | 75 W | |
| Bildschirmdiagonale | 14″ (35,56 cm) | |
| Auflösung | max. 800×600 | |
| Zeilenfrequenz | 31,468 kHz | |
| Bildwiederholrate | 48–75 Hz | |
| Ablenkungswinkel | 90° | |
| Lochmaske | 0,29 mm | |
| Videosignal | TTL | |
| Bildröhre | entspiegelt | |
| Anschluss | D-Sub-Stecker 15-polig (hohe Dichte) | |
| Abmessungen B×H×T | 35,6 × 32,5 × 40,7 cm | |
| Gewicht | 11 kg | |
↑ Nach oben

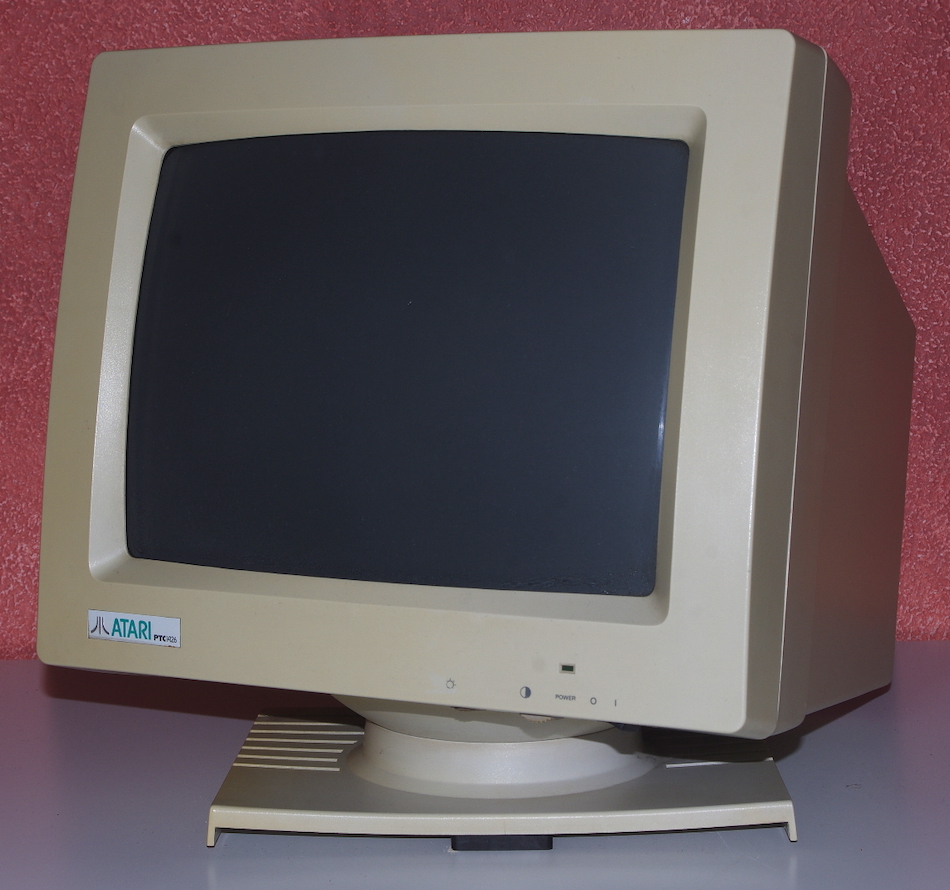

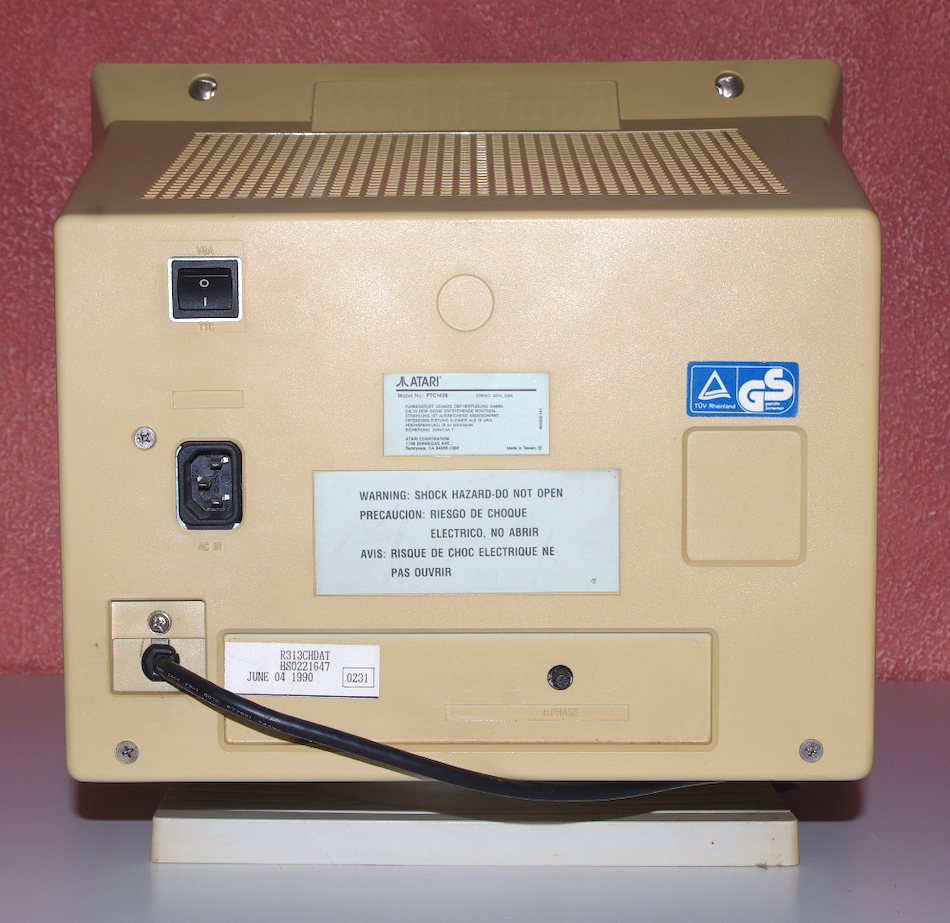

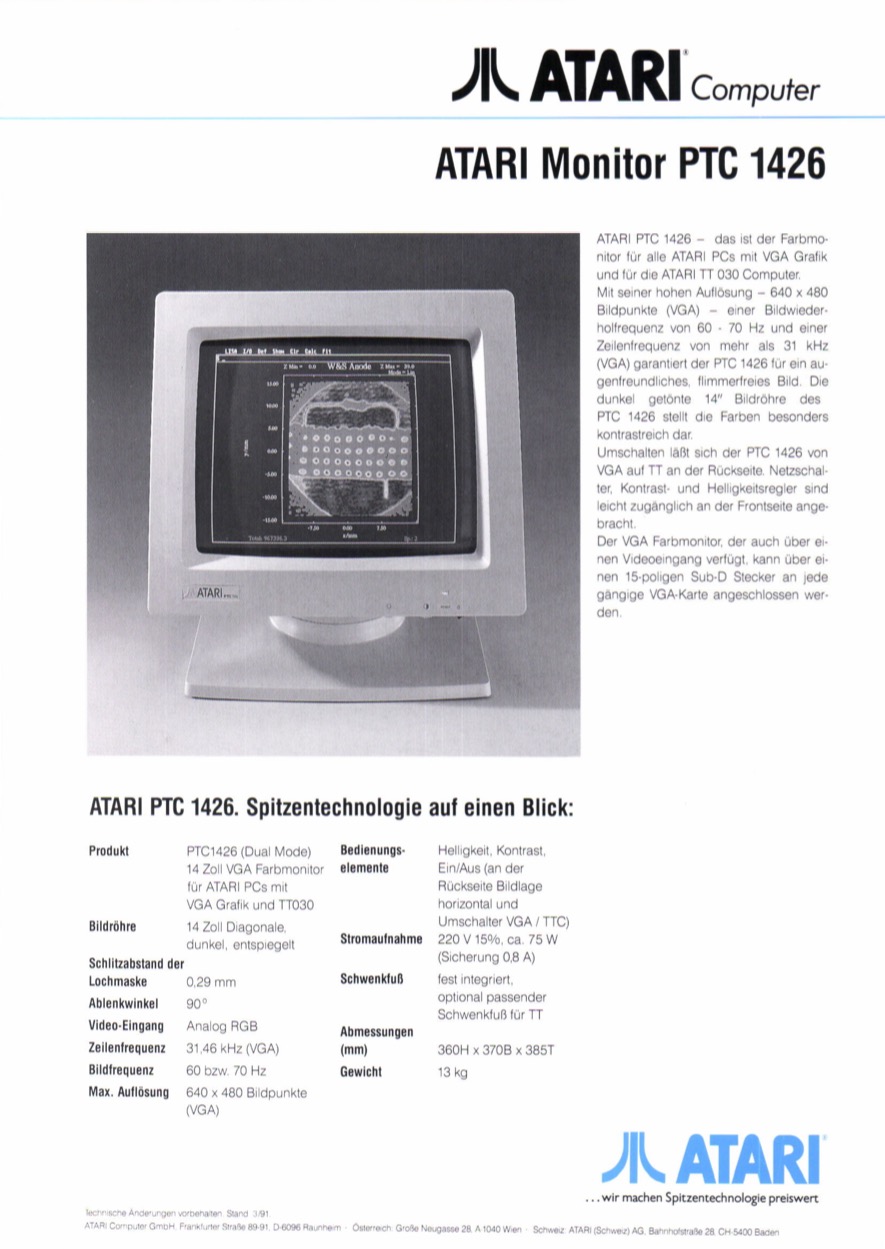

| Atari PTC1426 |
Ab 1990 wurde für den TT030 der VGA-Farbbildschirm PTC1426 vertrieben, der in den ersten Prospekten und in der frühesten Produktionsphase noch TTC1434 hieß. Die maximal darstellbare Auflösung beträgt wie beim Graustufenmodell PTM144 640×480 Bildpunkte, er besitzt ebenfalls einen auf das Gehäuse des TT abgestimmten Standfuß. Hergestellt wurde der Bildschirm bis etwa 1993.

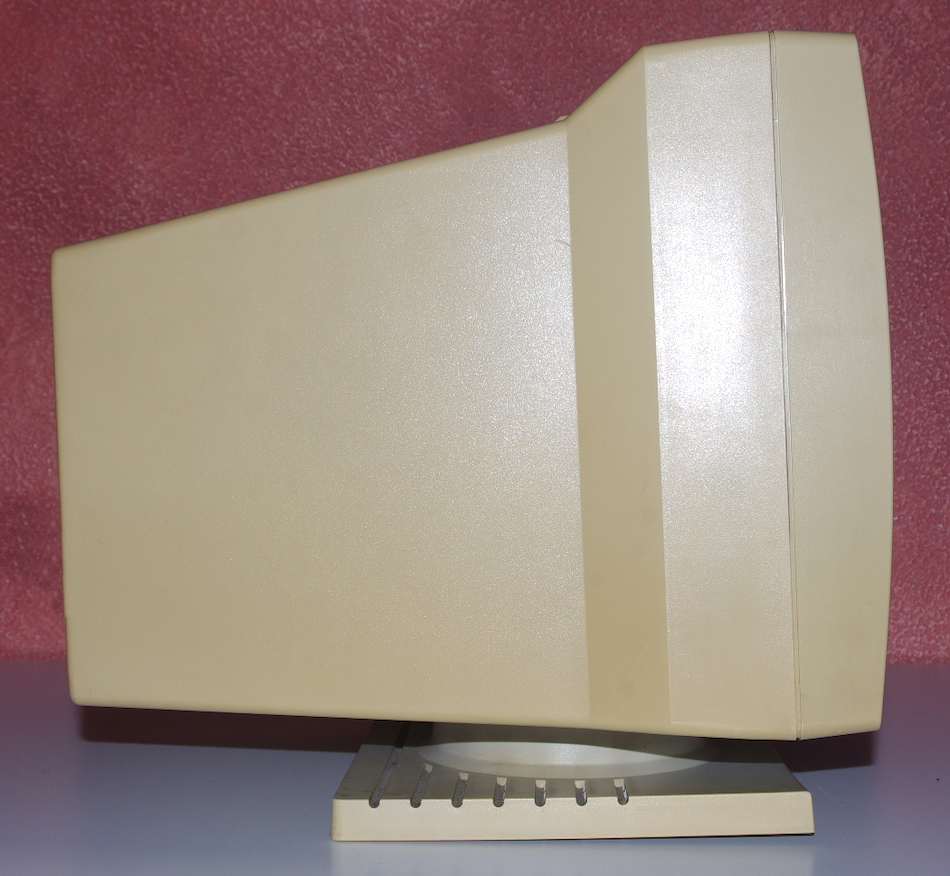

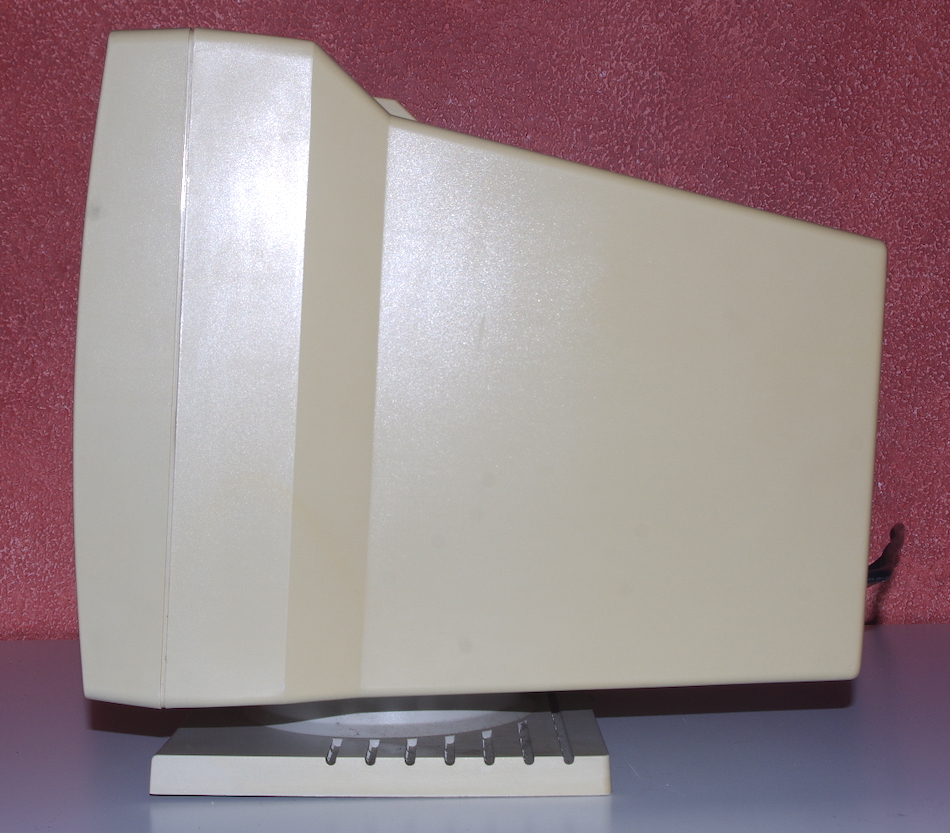

| Atari PTC1426 Einzelne Bilder zum Vergrößern anklicken |
||
 |
||
 |
 |
 |
| Allgemeine Informationen | ||
| Modell | PTC1426 | |
| Ankündigung | 24.08.1990, Atari Messe, Düsseldorf (PTC1426) |
|
| Erstvorstellung | 25.08.1989 (Atari Messe, Düsseldorf) (als TTC1434) 12.11.1990 (Fall COMDEX '90, Las Vegas) (als PTC1426) |
|
| im Handel | 13.03.1991 | |
| Produktion eingestellt | ca. 1993 | |
| verwendbar an | allen Computern mit VGA-Ausgang | |
| Technische Informationen | ||
| Bildschirmtyp | Kathodenstrahlröhre | |
| Darstellung | Farbe | |
| Stromverbrauch | 75 W | |
| Bildschirmdiagonale | 14″ (35,56 cm) | |
| max. Auflösung | 640×480 Pixel | |
| Zeilenfrequenz | 31,46 kHz | |
| Bildwiederholrate | 60/70 Hz | |
| Schlitzmaske | 0,29 mm | |
| Ablenkungswinkel | 90° | |
| Videosignal | Analog RGB | |
| Bildröhre | entspiegelt | |
| Einstellmöglichkeiten | Front: Helligkeit, Kontrast Rückseite: H-Phase, VGA/TTC via Kippschalter |
|
| Anschluss | D-Sub 15-polig HD, Kabel fest verdrahtet | |
| Abmessungen B×H×T | 37 × 36 × 38,5 cm | |
| Gewicht | 13 kg | |
| Statistisches | ||
| Neupreise |
12/90: DM 998 (2022: € 906) (geplant) 11/90: $449 (2022: $1024) |
|
| Links und Downloads | ||
| Technische Unterlagen | Betriebsanleitungen und Serviceunterlagen im Atari Document Archive | |
| Printwerbung |
 |
|
↑ Nach oben
| Massenspeicher |
| Atari PCF554 |
Da im PC1 weder ein zweites Diskettenlaufwerk Platz hatte noch werksseitig eine Festplatte vorgesehen war, kam man, um effizient mit dem Computer arbeiten zu können, oftmals um ein externes Laufwerk nicht herum. Neben den Diskettenlaufwerken der ST-Serie kann dazu auch das 1988 erschienene PCF554-Diskettenlaufwerk genutzt werden. Das Gehäuse ist gleich mit dem des XF551-Laufwerks. Auch an den anderen Computern der PC-Serie (mit Ausnahme des PC5 und der Mitac-Version des PC4) sowie an der PC4X-Version des ABC286 kann das Laufwerk verwendet werden, das System der Atari PC-Serie erlaubt bis zu drei Diskettenlaufwerke.
| Atari PCF554 | ||
 |
||
| Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben ein Atari PCF554 Diskettenlaufwerk abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Modell | PCF554 | |
| Hersteller | SUGIYAMA Sugiyama Electronics  Japan |
|
| Factory Code | R1 |
|
| im Handel | 08/1988 |
|
| Produktion eingestellt | 1990 | |
| verwendbar an | Atari PC1, PC2, PC3, PC4 (1989), ABC286 (PC4X-Version), ST, TT | |
| Technische Informationen | ||
| Speichermedium | Diskette 5¼;″ DD-DS | |
| Speicherkapazität | 360 kB | |
| Positionierungssystem | Schrittmotor | |
| Anschluss | 14-poliger Rundstecker | |
| Abmessungen B×H×T | 18,5 × 9,5 × 29 cm | |
| Gewicht | 2700 g | |
↑ Nach oben
| Atari PCH204 |
Nur sehr kurz auf dem Markt war die PCH204-Festplatte, die technisch etwa der SH204 der ST-Serie entspricht. Zum Betrieb dieser Festplatte am PC1 ist eine Adapterkarte notwendig, die auf den internen Erweiterungsbus des Computers gesteckt wird, die Festplatte wird dann mit einem 50-adrigen Flachbandkabel mit dem Computer verbunden. An den anderen Modellen der PC- und ABC-Serien ist die Festplatte nicht verwendbar.

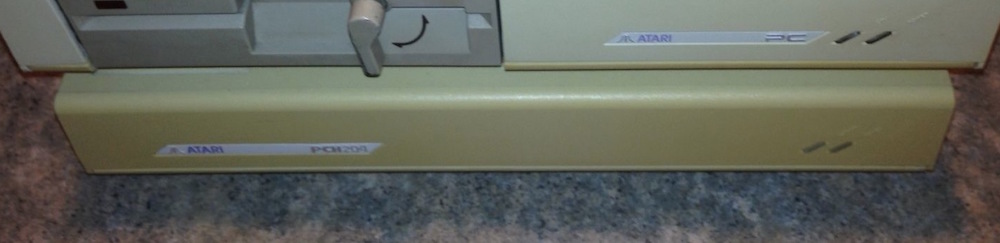

| Atari PCH204 | ||
 |
||
|
Bildquelle: Ebay |
||
| Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben eine Atari PCH204 Festplatte abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Modell | PCH204 | |
| Erstvorstellung | 08.01.1987 (Winter CES, Las Vegas) |
|
| verwendbar an | Atari PC1 | |
| Technische Informationen | ||
| verwendetes Festplattenlaufwerk | Epson HMD-755 | |
| Speicherkapazität | 21 MB | |
| Speicherplatten | 1 | |
| Schreib-/Leseköpfe | 2 | |
| Zylinder | 615 | |
| Anzahl der Sektoren pro Spur | 34 | |
| Sektorengröße | 512 Bytes | |
| Datenformat | RLL | |
| Motordrehzahl | 2650 U/min | |
| Anschluss | Flachbandkabel mit Pfostenstecker, 50-polig | |
| Abmessungen B×H×T | 34 × 7 × 34 cm | |
↑ Nach oben
| Atari Card Drive HPC301 |
Mit Erscheinen des Portfolio im Jahr 1989 hielt ein neues Speichermedium bei Atari Einzug: die Speicherkarte. Zwar konnten die Daten zwischen Portfolio und PC auch per Datenkabel (parallel oder seriell) ausgetauscht werden, jedoch wurde 1990 mit dem HPC301 Card Drive ein einfach zu handhabendes Kartenlaufwerk auf den Markt gebracht. Im Lieferumfang enthalten sind das eigentliche Laufwerk, das Datenkabel, eine 8-Bit-Steckkarte und die Software jeweils auf 3½″- und 5¼″-Diskette.
Das externe Kartenlesegerät ist im Grunde genommen nur ein Adapter von der Kontaktleiste der Speicherkarte auf die 37-polige D-Sub-Buchse, von der dann ein Datenkabel zur Steckkarte führt. Die eigentliche Arbeit verrichtet die im PC eingebaute XT-Steckkarte, auf der sich eine Logikschaltung, ein Timer-Chip (Motorola 1455) und ein DIP-Schalter befinden. Über den DIP-Schalter lässt sich die Adresse einstellen, unter der der Computer den Kartenleser finden soll – werksseitig ist IRQ 350–353 vorgegeben.
| IRQ-Adresse | Code | 1 | 2 | 3 | 4 |
| 210–213 | 0 | OFF | OFF | OFF | OFF |
| 230–233 | 1 | OFF | OFF | OFF | ON |
| 250–253 | 2 | OFF | OFF | ON | OFF |
| 270–273 | 3 | OFF | OFF | ON | ON |
| 290–293 | 4 | OFF | ON | OFF | OFF |
| 2B0–2B3 | 5 | OFF | ON | OFF | ON |
| 2D0–2D3 | 6 | OFF | ON | ON | OFF |
| 2F0–2F3 | 7 | OFF | ON | ON | ON |
| 310–313 | 8 | ON | OFF | OFF | OFF |
| 330–333 | 9 | ON | OFF | OFF | ON |
| 350–353* | A | ON | OFF | ON | OFF |
| 370–373 | B | ON | OFF | ON | ON |
| 390–393 | C | ON | ON | OFF | OFF |
| 3B0–3B3 | D | ON | ON | OFF | ON |
| 3D0–3D3 | E | ON | ON | ON | OFF |
| 3F0–3F3 | F | ON | ON | ON | ON |
| Atari Card Drive Einzelne Bilder zum Vergrößern anklicken |
||
 |
||
 |
 |
 |
 |
 |
 |
| Allgemeine Informationen | ||
| Modellnummer | HPC301 | |
| Handelsbezeichnung | Atari Card Drive | |
| Hersteller |
SUGIYAMA Sugiyama Electronics Japan |
|
| Factory Code | R1 |
|
| Vorstellung | 10.04.1989 (Spring COMDEX '89, Chicago) |
|
| im Handel | 1990 | |
| Produktion eingestellt | 1992 | |
| verwendbar an | allen Computern mit XT- oder ISA-Steckplatz Atari: PC2, PC3, PC4 (ATMC), PC4 (Mitac), PC5, ABC286, ABC386SX, ABC386SX/DX II |
|
| Technische Informationen | ||
| Medien | Speicherkarten, BEE-Format | |
| Speicherkapazität | abhängig von der Karte (32 kB bis 1 MB) | |
| Anschluss | D-Sub-Stecker (37-polig) über Steckkarte (XT-Bus, 62-polig) | |
| Abmessungen B×H×T | 14 × 4 × 7,5 cm | |
| Gewicht | 250 g | |
| Statistisches | ||
| Neupreis | 1990: DM 398 (2020: € 335) |
|
↑ Nach oben
| Atari PCF534 |
Bevor das PCF554-Laufwerk auf den Markt kam, gab es noch Pläne, das Diskettenlaufwerk in einem gleich großen Gehäuse wie das des PC1 anzubieten, damit die Geräte platzsparend aufeinandergestapelt werden können. Weitere Details zu dem Laufwerk sind allerdings nicht bekannt.
↑ Nach oben
| Eingabegeräte |
| Atari Mouse |
Das am längsten produzierte Hardwareteil für die Computer ist die bereits im Juni 1985 erschienene Maus vom Typ STM1. Sie arbeitet auf einer einfachen Rollkugelmechanik mit Lichtschranken für die X- und Y-Achsen sowie zwei Maustasten. Angeschlossen wird sie am Port 0 des Computers. Produziert wurde die Maus von mehreren Herstellern. Die 1987 für die PC-Serie erschienene baugleiche Maus PCM1 bzw. später auch PCM2 wurde, da sie ein helleres Gehäuse hat, ab 1990 dem Atari TT beigelegt. Produziert wurden beide Mäuse bis 1994.

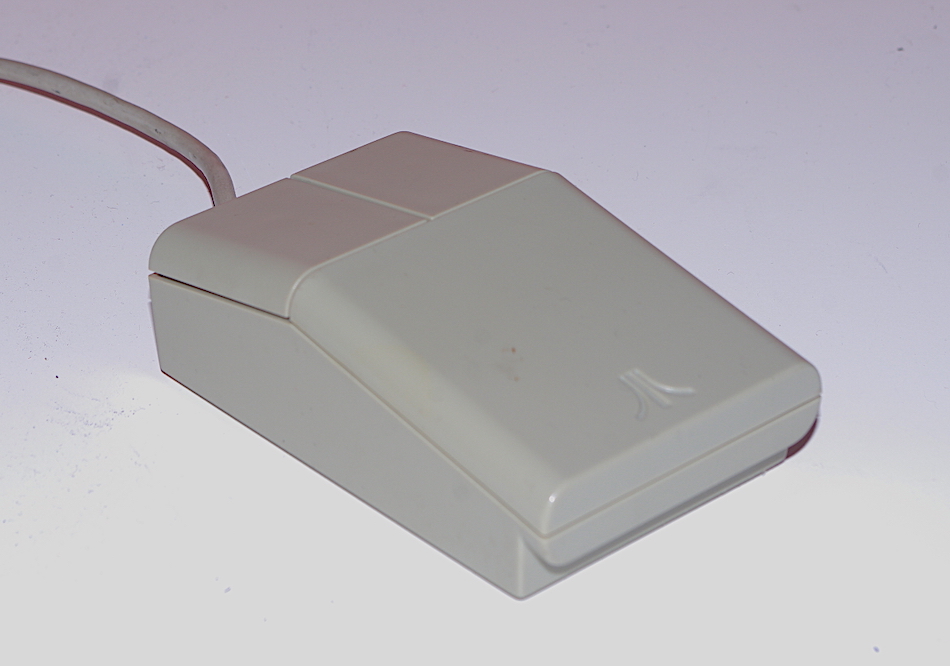

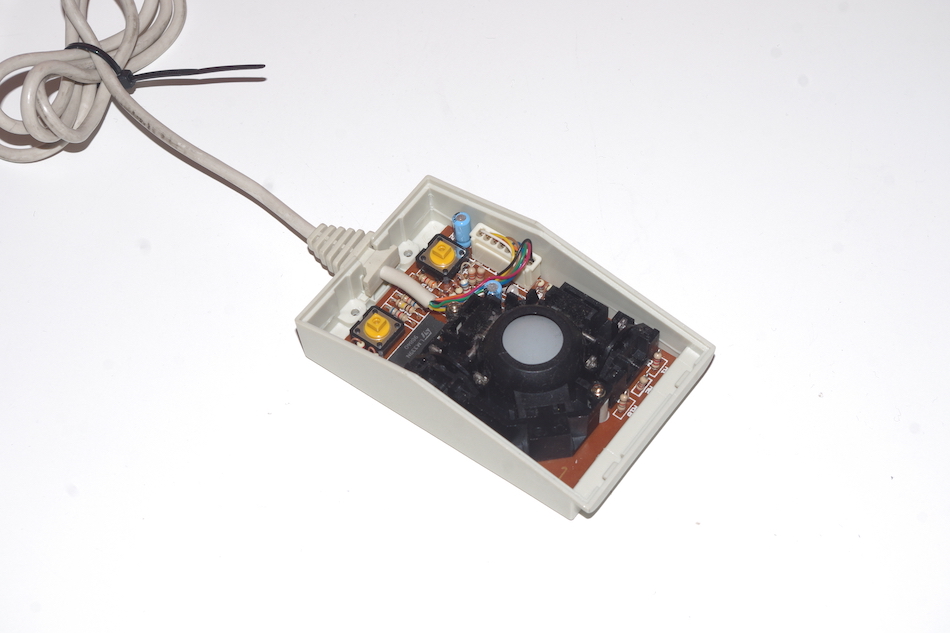

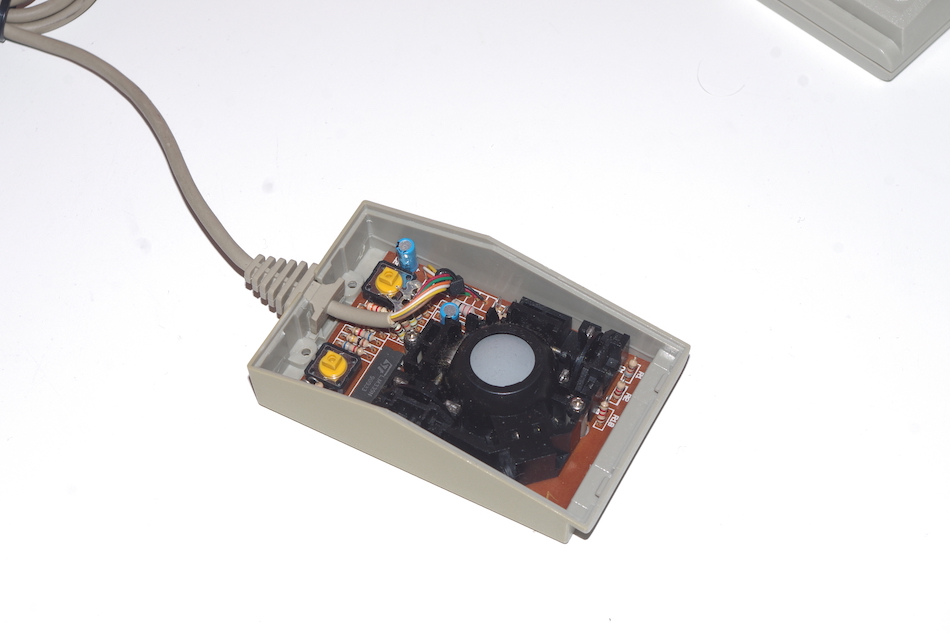

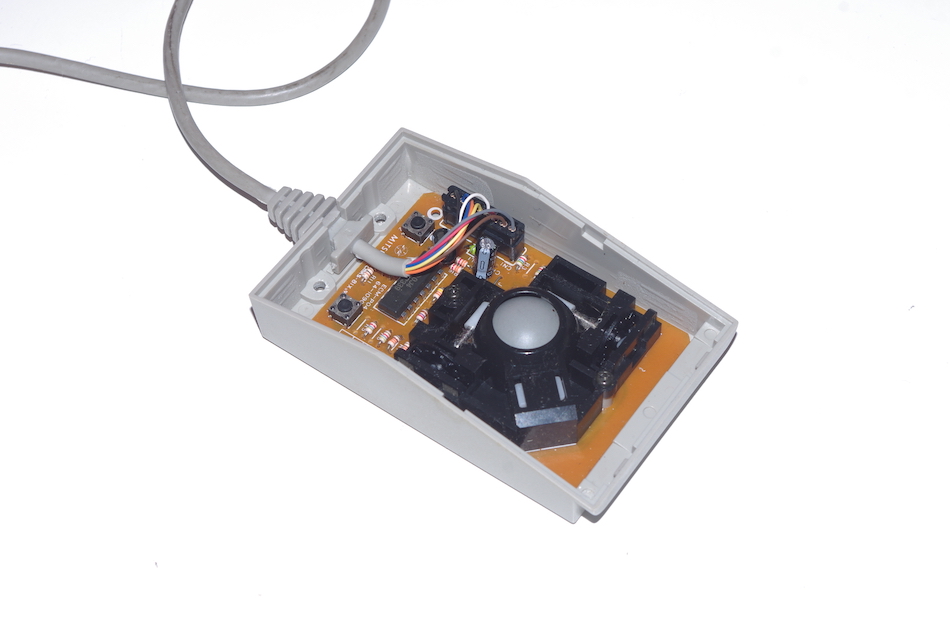

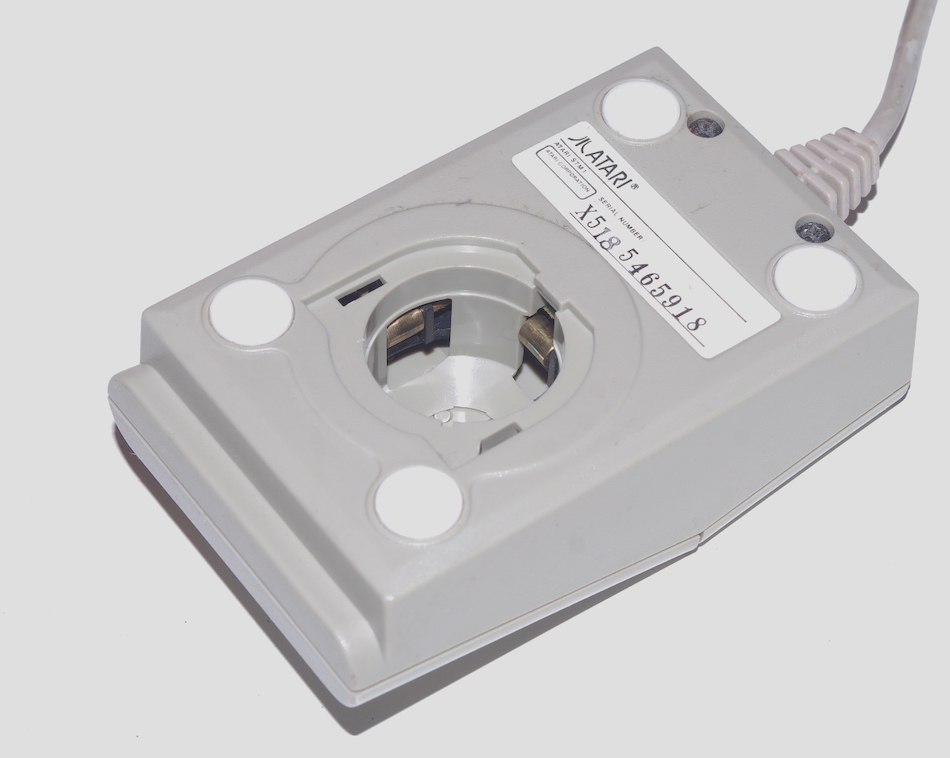

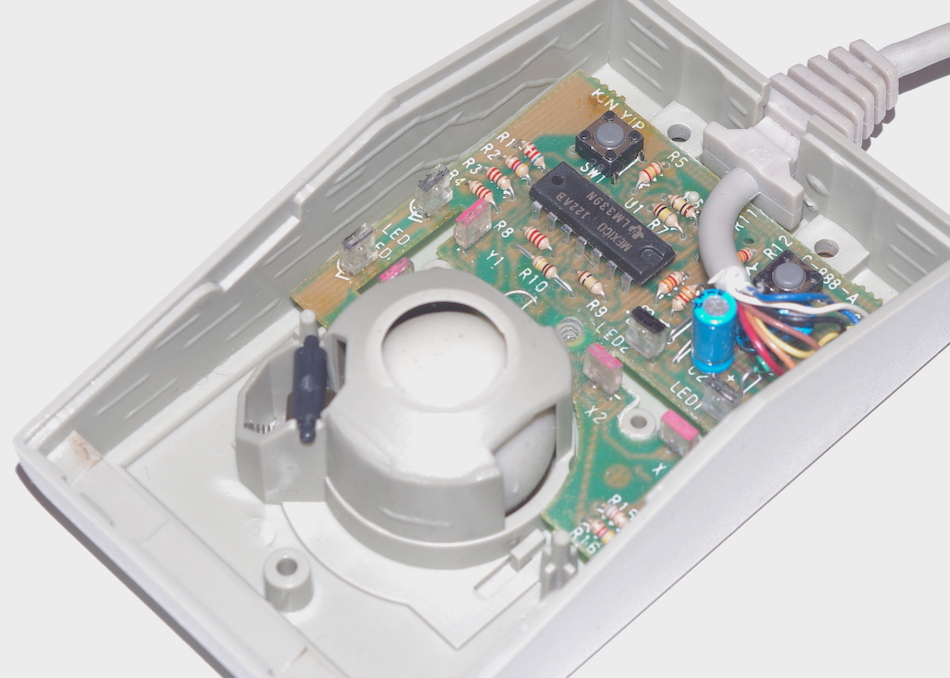

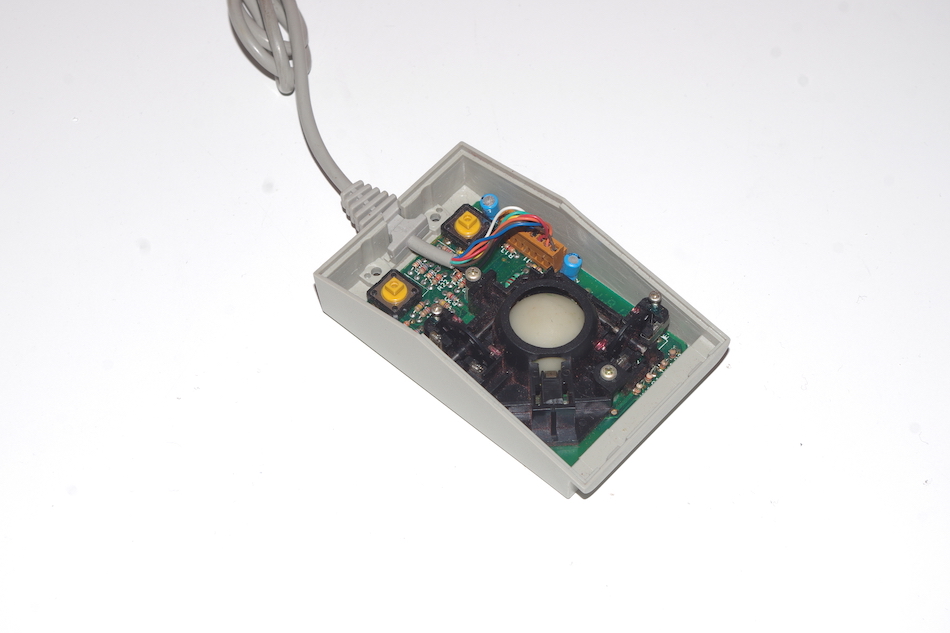

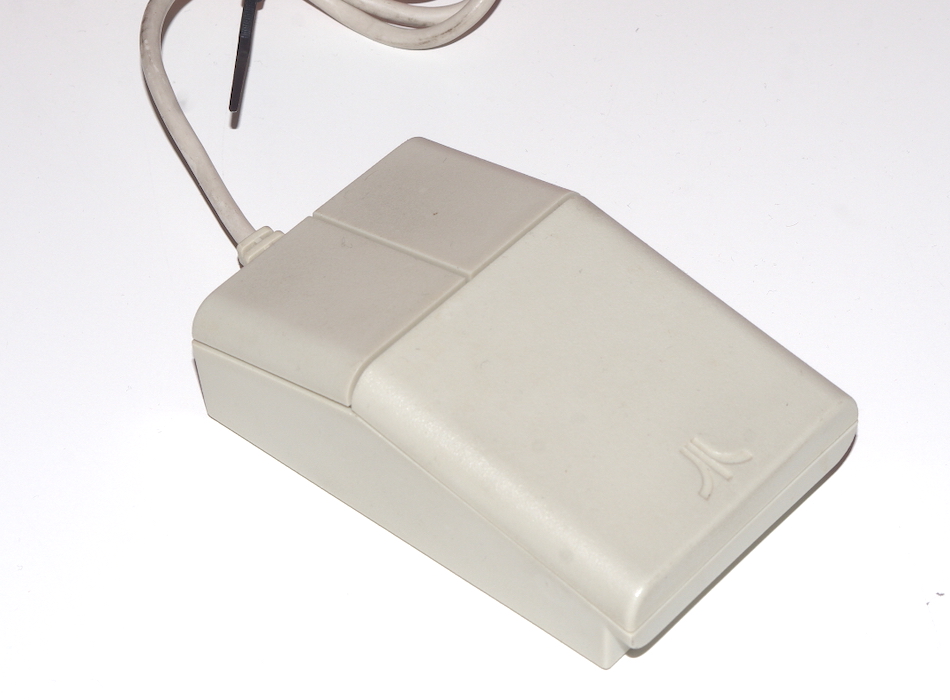

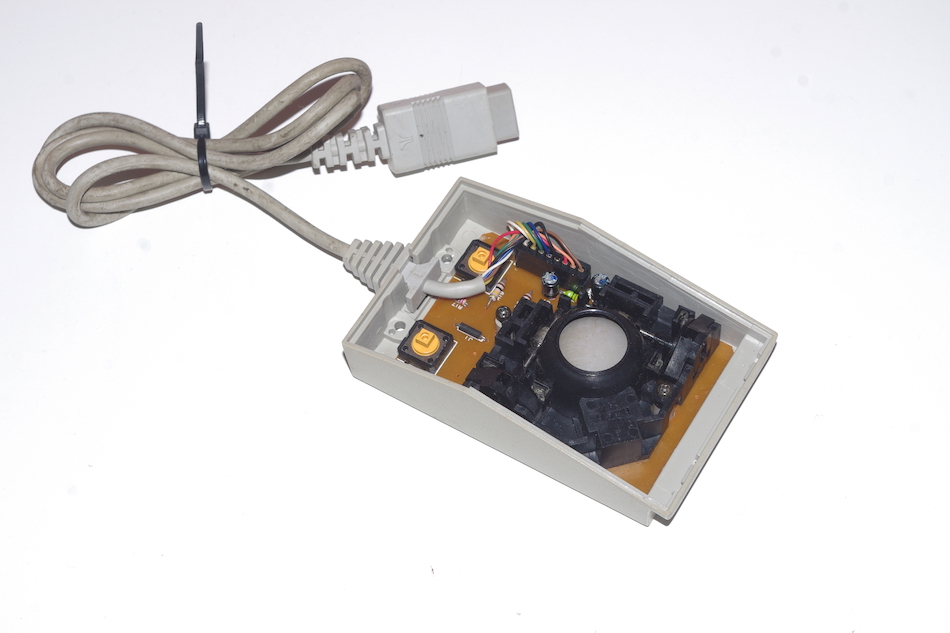

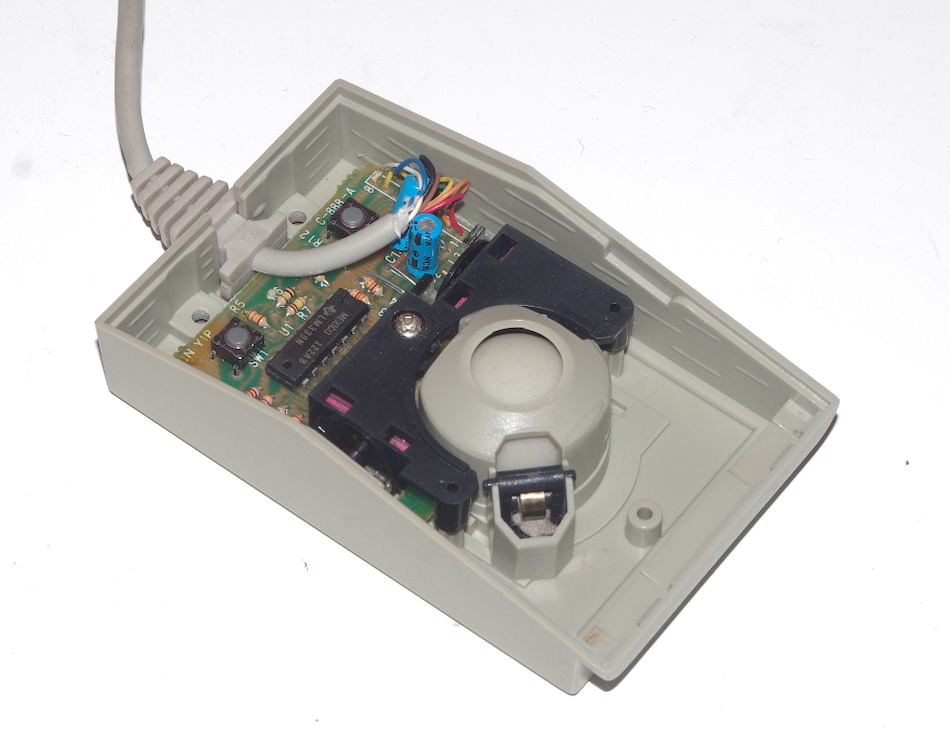

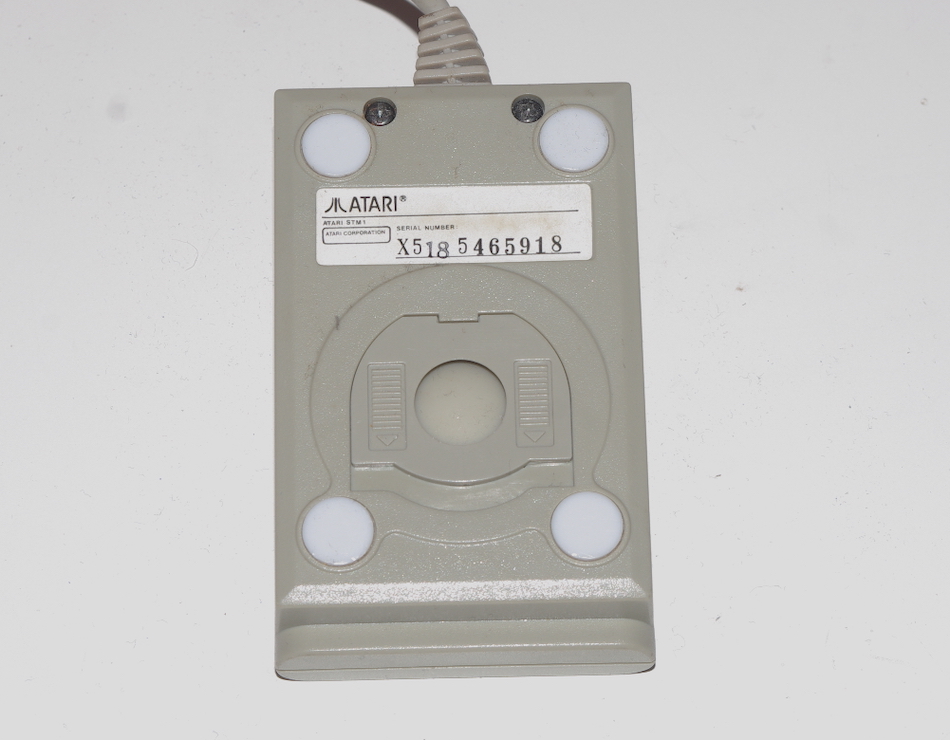

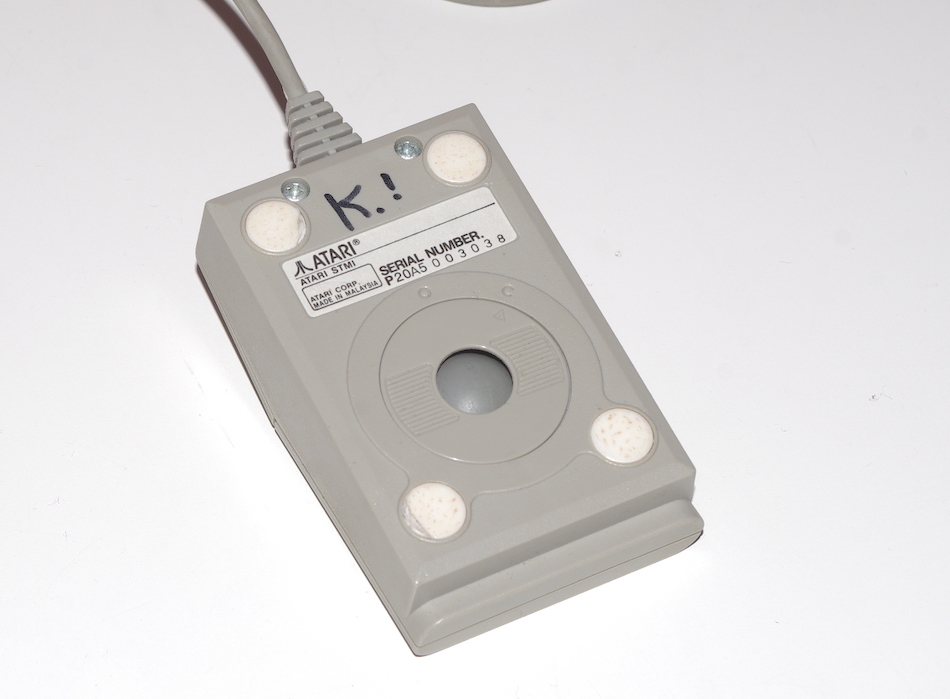

| Atari Mouse Einzelne Bilder zum Vergrößern anklicken |
||
 |
||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Modellinformationen | ||
| Modellnummern | STM1 PCM1 PCM2 |
|
| Handelsbezeichnung | Atari Mouse | |
| Hersteller |  Atari Taiwan Manufacturing Corporation (Factory Code A1) Action Electronics Co., Ltd., i.A. der ATMC (Factory Code A2) Tochimi Mitsumi Co., Ltd. (Factory Code P1) Mitsumi Technology (M) Sdn. Bhf. (Factory Code P2) Sharp Base Industrial Ltd., i.A. von Atari Hong Kong (Factory Code X5) Action Electronics Co., Ltd., i.A. von Atari Hong Kong (Factory Code X6) |
|
| Erstvorstellung | 05.01.1985 (Winter CES, Las Vegas) |
|
| im Handel | 05/1985 (STM1) 06/1985 (STM1) 07/1985 (STM1) 03.09.1987 (PCM1) 09/1987 (PCM1) 12/1987 (PCM1) 12/1990 (PCM1) |
|
| Produktion eingestellt | 1994 | |
| verwendbar an | Atari ST/TT/PC/Falcon | |
| Technische Informationen | ||

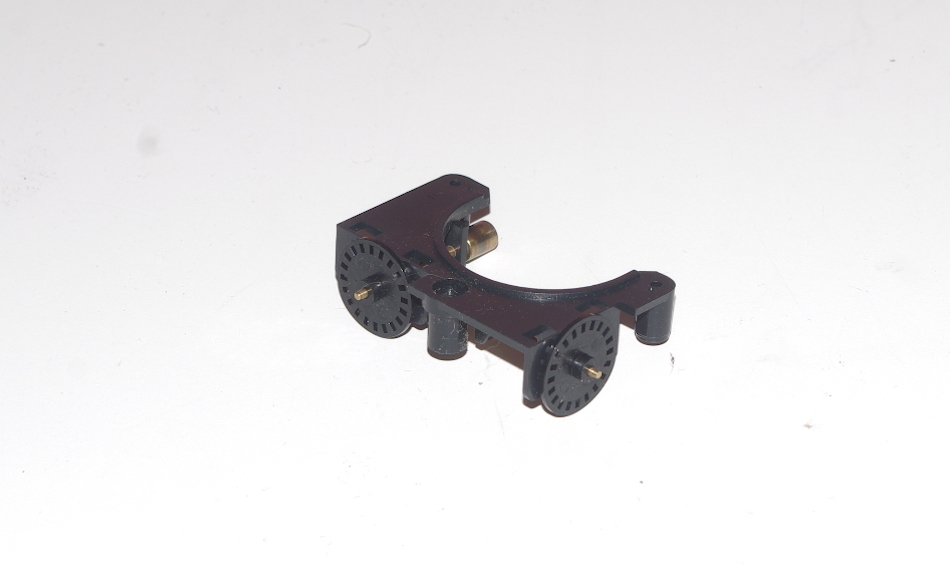

| Funktionsweise | X- und Y-Achse, angetrieben durch eine gummierte Rollkugel Auslesung der Achsenbewegungen durch Lochscheiben am Ende der Achsen, die durch Lichtschranken laufen |
|
| Tasten | 2 | |
| Anschluss | D-Sub-Stecker, 9-polig | |
| Abmessungen B×H×T | 6,2 × 3,7 × 9,9 cm | |
| Gewicht | 160 g | |
| Downloads | ||
| Technische Unterlagen | 📖 Betriebsanleitung (englisch) | |
↑ Nach oben
| Atari Serial Mouse |
Selten anzutreffen ist die 1991 mit der zweiten Serie der ABC386-Computer erschienene serielle Maus mit der Modellnummer PCM1A, die im Gegensatz zu ihren kantigen Kollegen STM1/PCM1/PCM2 ergonomischer geformt ist. Hergestellt wurde die Maus zwischen 1991 und 1992 von Primax Electronics. Die Funktionsweise gleicht der der anderen Kugelmäuse, jedoch wird sie nicht an einem separaten Mausanschluss angeschlossen, sondern an der seriellen Schnittstelle (
COM1:).| Atari Serial Mouse | ||
 |
||

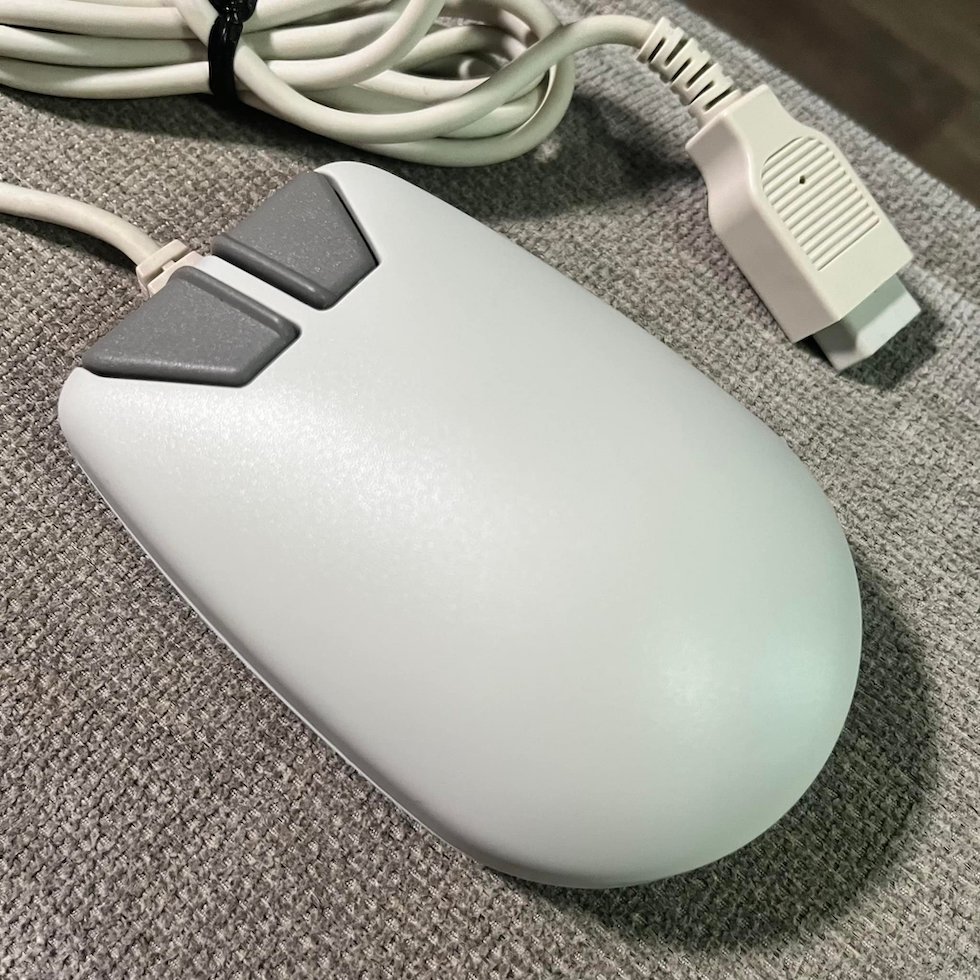

| Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben eine Atari PCM1A Maus abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Modell | Atari PCM1A | |
| Hersteller | Primax Electronics (Factory Code B1) Mitsumi, Werk Akita (Factory Code C1) |
|
| Produktionszeitraum | Oktober 1991 bis Juni 1992 | |
| verwendbar an | allen Computern mit serieller Schnittstelle Atari: ABC386 |
|
| Funktionsweise | X- und Y-Achse, angetrieben durch eine gummierte Rollkugel Auslesung der Achsenbewegungen durch Lochscheiben am Ende der Achsen, die duch eine Lichtschranke laufen |
|
| Tasten | 2 | |
| Anschluss | D-Sub-Stecker, 9-polig, ohne Verschraubung | |
| Abmessungen B×H×T | ||
| Gewicht | ||
| Neupreis | ||
↑ Nach oben
| Atari PC Keyboard (1. Version) |
Die erste PC-Tastatur Ataris kam zusammen mit dem PC1 auf den Markt und ist gestalterisch stark an die Tastatur des Mega ST angelehnt. Sie wurde auch dem PC2 und anfangs auch dem PC3 beigelegt.

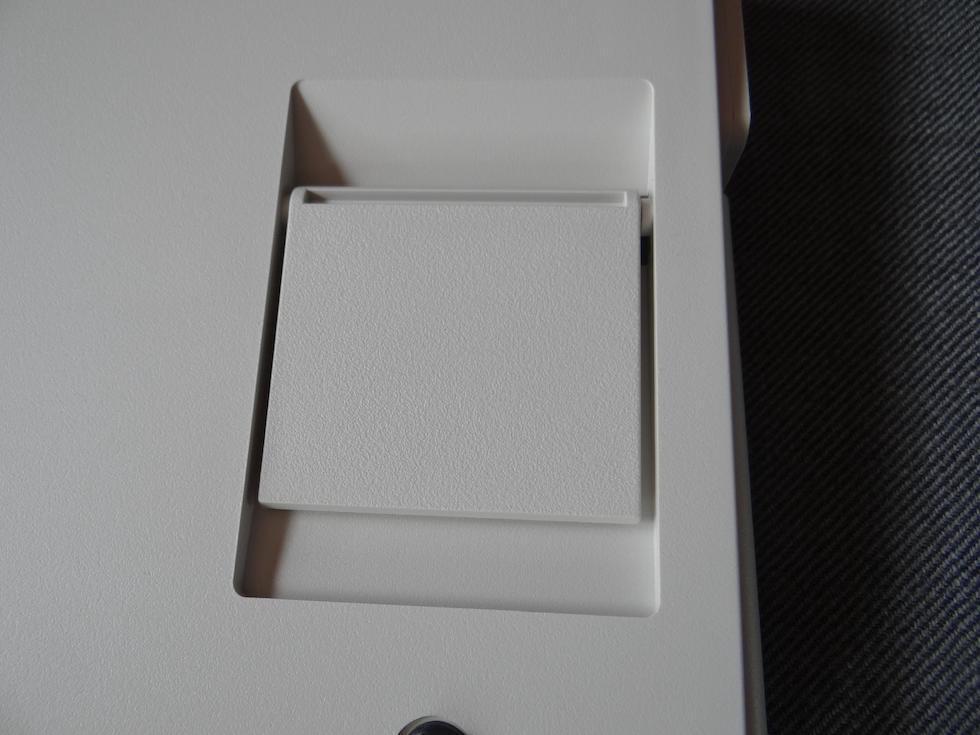

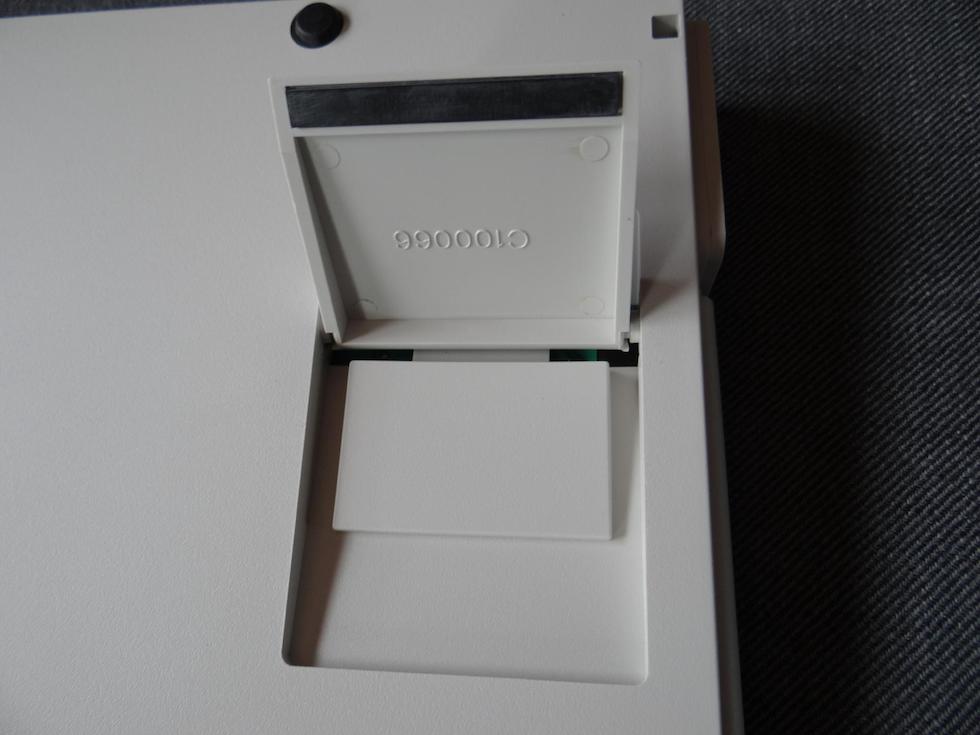

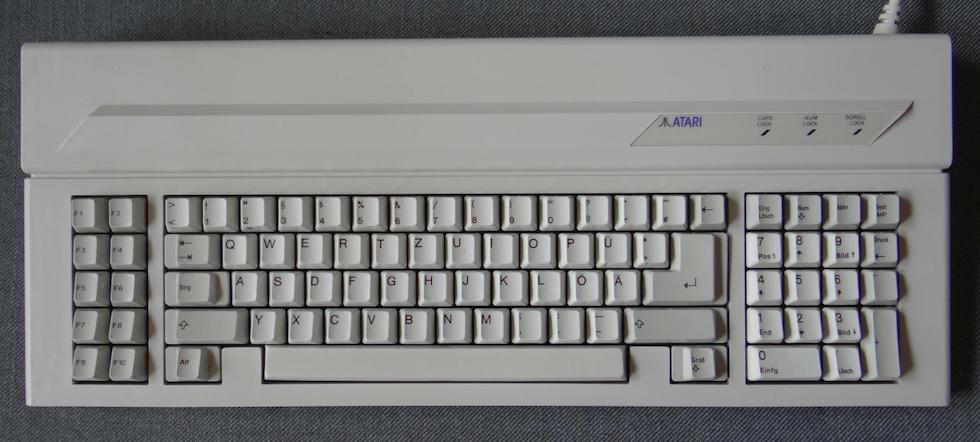

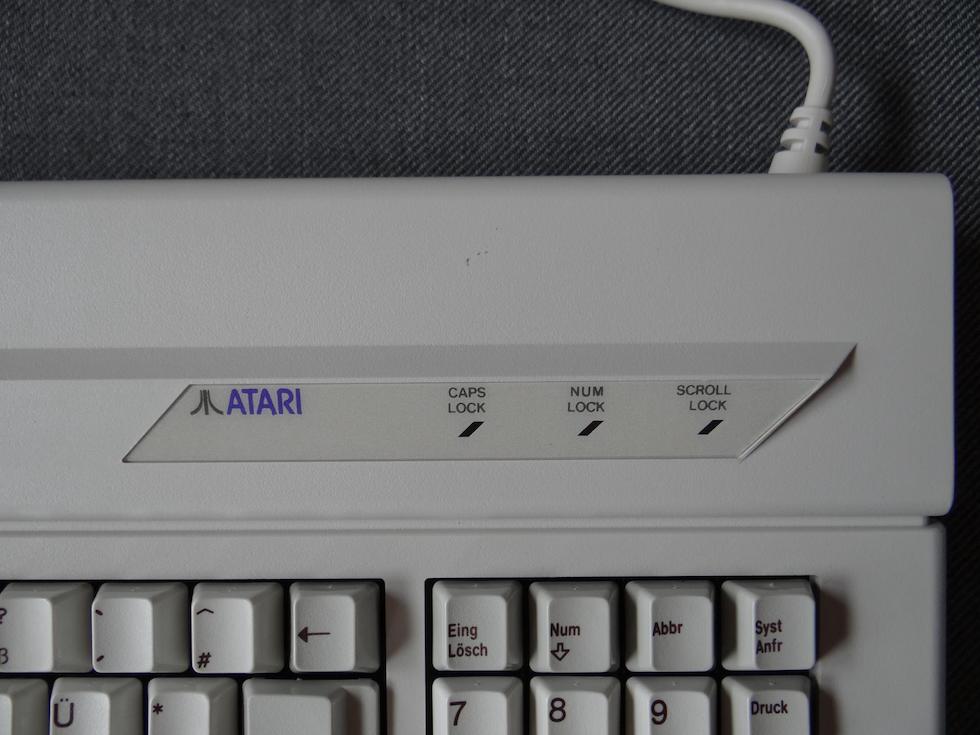

| Atari PC Keyboard (Version 1) | ||
|
||
|
|
|
| Bildquellen: Alle Bilder von "Thomas" zur Verfügung gestellt |
||
| Modell noch nicht in der Sammlung Sie haben eine Atari PC Tastatur abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Hersteller |  Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China |
|
| Factory Code | A1 |
|
| Im Handel | 03.09.1987 09/1987 12/1987 |
|
| Einstellung der Produktion | 1989 | |
| verwendbar an | allen PCs mit 5-poliger DIN-Schnittstelle Atari: PC1, PC2, PC3, PC4 (ATMC), PC4 (Mitac), PC5, ABC286, ABC386, ABC386 II |
|
| Technische Informationen | ||
| Tastenblöcke | XT-Layout Schreibmaschinentastatur, 56 Tasten Ziffernblock, 18 Tasten Funktionstastenblock, 10 Tasten |
|
| Anschluss | Rundstecker, 5-polig | |
↑ Nach oben
| Atari PC Keyboard (2. Version) |
Mit dem Übergang von den XT- zu den AT-PCs kam auch ein Update des bis dahin gültigen Tastatur-Standards. Die Funktionstasten wurdem um zwei Tasten erweitert und wanderten von der linken Seite über die Schreibmaschinentastatur, zusätzlich wurde zwischen dem Schreibmaschinen- und den Ziffernblock ein Cursortastenblock eingefügt. Dieses Layout ist bis auf minimale Änderungen der noch bis heute gültige Standard. Diese Version gehörte zum Lieferumfang der Modelle PC3, PC4, ABC286 und ABC386.
| Atari PC Keyboard (Version 2) | ||
| Keine Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben eine Atari PC Tastatur abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Hersteller |  Mitsumi Electric Co. Ltd. 95-2 Kamitsutsumishiki Ītagawaīzuka, Katagami-shi Akita 〒018-1504 Japan |
|
| Factory Code | C1 |
|
| im Handel | 1988 |
|
| Produktion eingestellt | 1992 | |
| verwendbar an | allen PCs mit 5-poliger DIN-Schnittstelle Atari: PC1, PC2, PC3, PC4 (ATMC), PC4 (Mitac), PC5, ABC286, ABC386, ABC386SX/DX II |
|
| Technische Informationen | ||
| Tastenblöcke | AT-Layout Schreibmaschinentastatur, 59 Tasten Cursortastenblock, 6+4 Tasten Ziffernblock, 18 Tasten Funktionstastenblock, 3×4 Tasten + ESC + Druck/Rollen/Pause |
|
| Anschluss | Rundstecker, 5-polig | |
↑ Nach oben
| Atari PC Keyboard (3. Version) |
AT-Tastaturen gab es unter der Marke Atari gleich mehrere, diese ergonomisch besser geformte Variante gehörte zum Lieferumfang der Modelle PC3 (spät vertriebene Versionen) und PC4 und PC5.

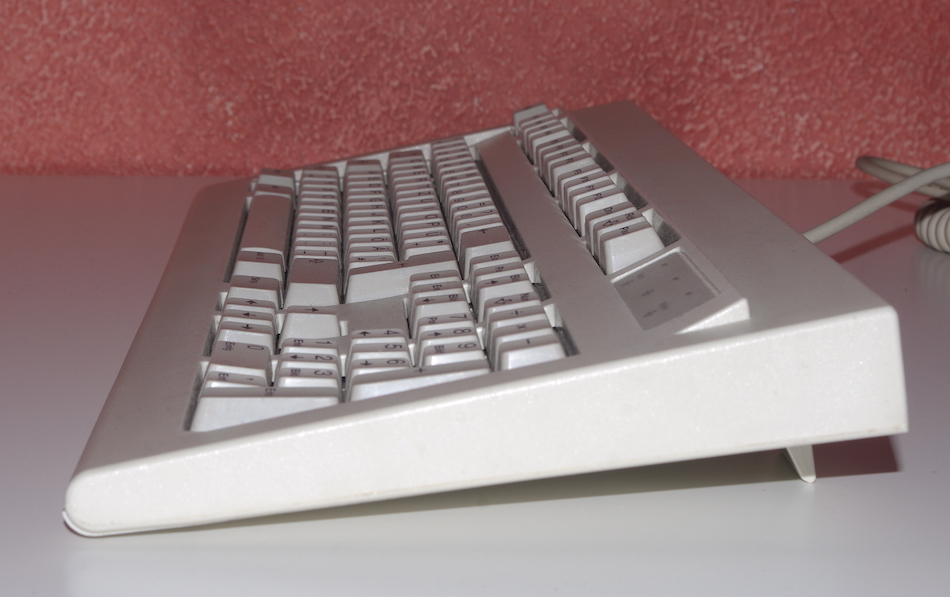

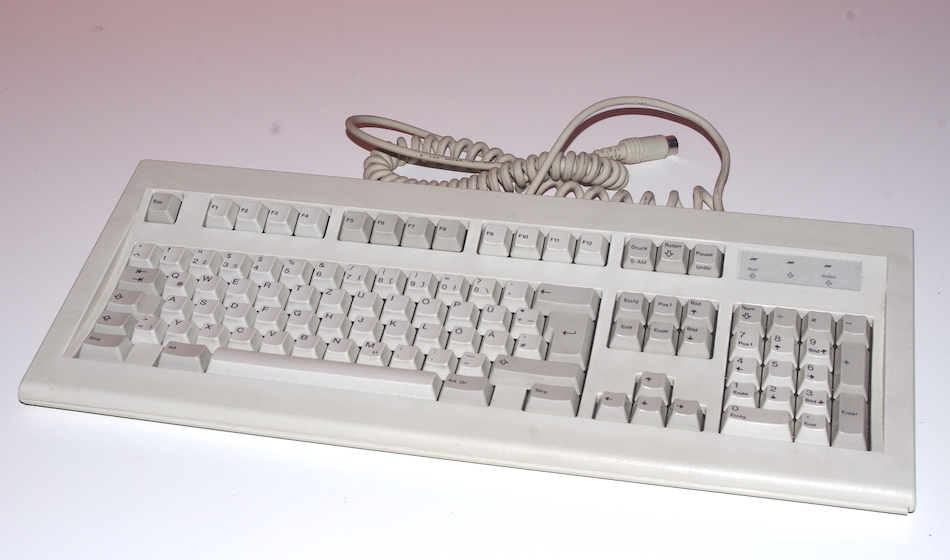

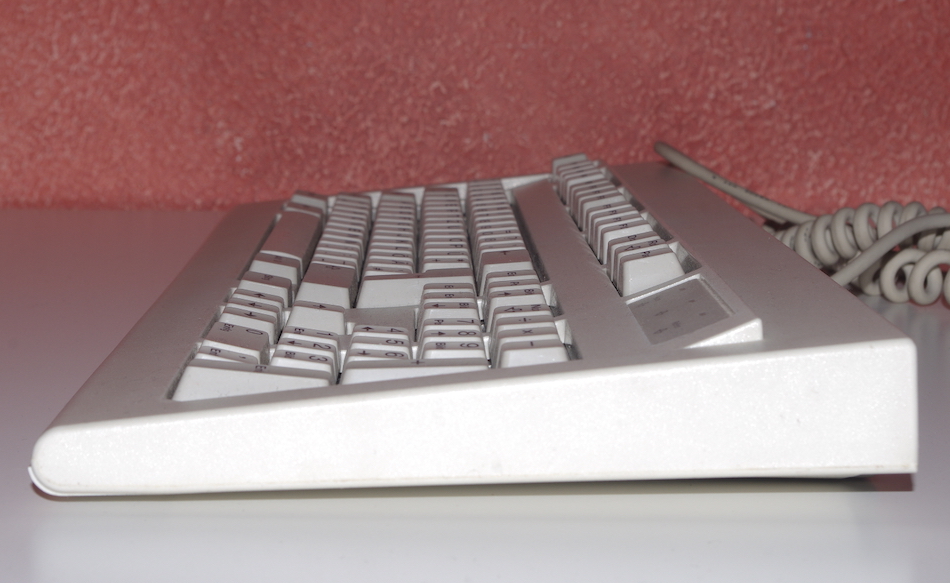

| Atari PC Keyboard (Version 3) | ||
 |
||
 |
 |
|
| Allgemeine Informationen | ||
| Hersteller | Mitsumi Electric Co. Ltd. 95-2 Kamitsutsumishiki Ītagawaīzuka, Katagami-shi Akita 〒018-1504 Japan |
|
| Factory Code | C1 |
|
| im Handel | 11/1988 |
|
| Produktion eingestellt | 1991 | |
| verwendbar an | allen PCs mit 5-poliger DIN-Schnittstelle Atari: PC1, PC2, PC3, PC4 (ATMC), PC4 (Mitac), PC5, ABC286, ABC386, ABC386SX/DX II |
|
| Technische Informationen | ||
| Tastenblöcke | AT-Layout Schreibmaschinentastatur, 59 Tasten Cursortastenblock, 6+4 Tasten Ziffernblock, 18 Tasten Funktionstastenblock, 3×4 Tasten + ESC + Druck/Rollen/Pause |
|
| Anschluss | Rundstecker, 5-polig | |
| Abmessungen B×H×T | 48,5 × 4,5/6 × 19,8 cm | |
| Gewicht | 1560 g | |
↑ Nach oben
| Kommunikation |
| Atari SX212 |
Das im September 1987 erschienene Modem wurde zuerst im Juni 1986 als XM1200 vorgestellt und war erst nur für den Gebrauch an der XE-Serie gedacht. Ab Mai 1987 wurde es dann als Universalmodem für alle Atari-Computerbaureihen präsentiert. Bedingt durch das Monopol der Deutschen Bundespost wurde es in (West-)Deutschland leider nicht vertrieben.
| Atari SX212 | ||
 |
||
| Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben ein Atari SX212 Modem abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben. |
||
| Allgemeine Informationen | ||
| Modell | SX212 | |
| Hersteller |
Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China |
|
| Factory Code | A1 |
|
| Vorstellung | 01.06.1986 (Summer CES, Chicago) (als XM1200) 10.11.1986 (Fall COMDEX, Las Vegas) (als SX212) |
|
| im Handel | 09/1987 | |
| Produktion eingestellt | ca. 1989 | |
| verwendbar an | allen Atari- und PC-kompatiblen Computern | |
| Technische Informationen | ||
| Übertragungsrate | max. 1200 baud | |
| Anschluss | D-Sub-Stecker, 25-polig (RS232) SIO, 13-polig (für 400/800, XL, XE) RJ11-Stecker zur Verbindung mit der Telefonleitung |
|
| Abmessungen B×H×T | 14,1 × 3,7 × 23,8 cm | |
| Statistishes | ||
| Neupreis | 11/89: $99,95 (2022: ca. $240 / € 230) |
|
↑ Nach oben
